vco
Управляемый напряжением генератор
Синтаксис
y = vco(x,fc,fs)
y = vco(x,[Fmin Fmax],fs)
Описание
y = vco(x,fc,fs) создает сигнал, который колеблется на частоте, определенной действительным входным вектором или массивом x с частотой дискретизации fsФК поставщик услуг или ссылочная частота; когда x 0, y fc Косинус Гц с амплитудой 1 произведенный в fs Гц. x диапазоны от -1 к 1, где x= -1 соответствует 0 частотным выводам, x= 0 соответствует fc, и x= 1 соответствует 2*fc. Выведите y одного размера с x.
y = vco(x,[Fmin Fmax],fs) масштабирует область значений частотной модуляции так, чтобы ±1 значение x дайте к колебаниям Fmin Гц и Fmax Гц соответственно. Для лучших результатов, Fmin и Fmax должен быть в области значений 0 к fs/2.
По умолчанию, fs 1 и fc fs/4.
Если x матрица, vco производит матрицу, столбцы которой колеблются согласно столбцам x.
Примеры
Спектрограмма пилообразного сигнала
Сгенерируйте две секунды сигнала, произведенного на уровне 10 кГц, мгновенная частота которых является треугольной функцией времени.
fs = 10000; t = 0:1/fs:2; x = vco(sawtooth(2*pi*t,0.75),[0.1 0.4]*fs,fs);

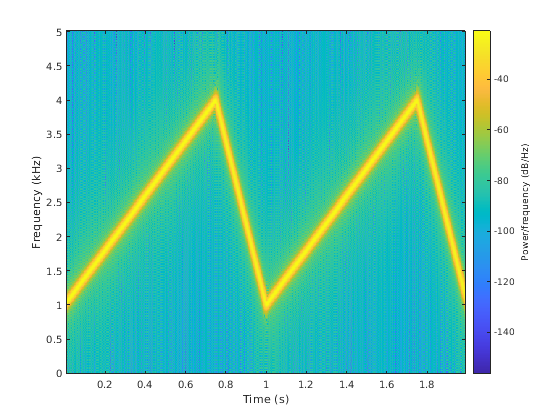

Постройте спектрограмму сгенерированного сигнала.
spectrogram(x,kaiser(256,5),220,512,fs,'yaxis')
Диагностика
Если любые значения x лгите снаружи [–1, 1], vco дает следующее сообщение об ошибке:
X outside of range [-1,1].
Алгоритмы
vco выполняет модуляцию FM с помощью modulate функция.
