wvtool
Открыть Window Visualization Tool
Синтаксис
wvtool(WindowVector)
wvtool(WindowVector1,...,WindowVectorN)
H = wvtool(...)
Описание
wvtool( открывает Инструмент Визуализации Окна (WVTool) со временем и графиками частотного диапазона вектора окна, заданного в WindowVector)WindowVector. WindowVector должна быть строка с действительным знаком или вектор-столбец. По умолчанию график частотного диапазона является величиной, в квадрате из преобразования Фурье вектора окна в децибелах (дБ). Можно сгенерировать векторы окна для многих общих функций окна с помощью программного обеспечения Signal Processing Toolbox™. Смотрите window для списка поддерживаемых функций окна.
wvtool( открывает WVTool со временем и графиками частотного диапазона векторов окна, заданных в WindowVector1,...,WindowVectorN)WindowVector1, …, WindowVectorN.
H = wvtool(...) возвращает указатель фигуры, H.
Примечание
Связанный инструмент, Window Designer, доступен для того, чтобы проектировать и анализировать окна.
Примечание
Если при запуске WVTool от Filter Designer, значок Add/Replace, который управляет, как новые окна добавляются из Filter Designer, появляется на панели инструментов.
Меню WVTool
В дополнение к обычным элементам меню, wvtool содержит их wvtool- определенные команды меню:
Меню File:
Export — Экспортирует отображенный график (графики) в графический файл.
Меню Edit:
Copy figure — Копирует отображенный график (графики) в буфер обмена (доступный только на платформах Windows).
Copy options — Отображает диалоговое окно Preferences (доступный только на платформах Windows).
Figure, Axes и Current Object Properties — Отображает Property Editor.
Меню View:
Time domain — Проверяйте, чтобы показать график области времени.
Frequency domain — Проверяйте, чтобы показать график частотного диапазона.
Легенда Переключается легенда имени окна на и прочь. Эта опция также доступна с кнопкой на панели инструментов Legend.
Аналитические Параметры — Средства управления параметры графика отклика, включая число точек, область значений, x-и модули оси Y, частоту дискретизации и нормированную величину.
Можно также получить доступ к Аналитическим Параметрам путем щелчка правой кнопкой по метке оси X графика в панели Средства просмотра Окна.
Меню Insert:
Вы используете меню Insert, чтобы добавить метки, заголовки, стрелки, линии, текст и оси к вашим графикам.
Меню Tools:
Edit Plot — Включает режим редактирования графика
Zoom In — Увеличивает масштаб и вдоль x-и вдоль осей Y.
Zoom X — Увеличивает масштаб вдоль оси X только. Перетащите мышь в направлении X, чтобы выбрать область изменения масштаба.
Zoom Y — Увеличивает масштаб вдоль оси Y только. Перетащите мышь в направлении Y, чтобы выбрать область изменения масштаба.
Full View — Возвращается к полному представлению.
Примеры
Отобразите и сравните Windows

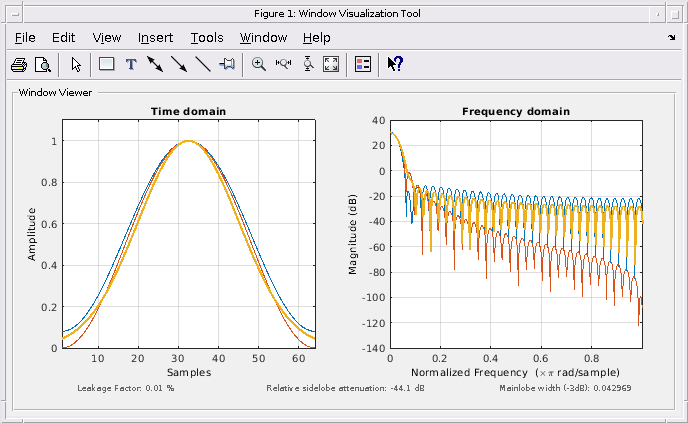

Используйте wvtool отобразить и сравнить Хэмминга с 64 точками, Hann и окна Gaussian.
wvtool(hamming(64),hann(64),gausswin(64))

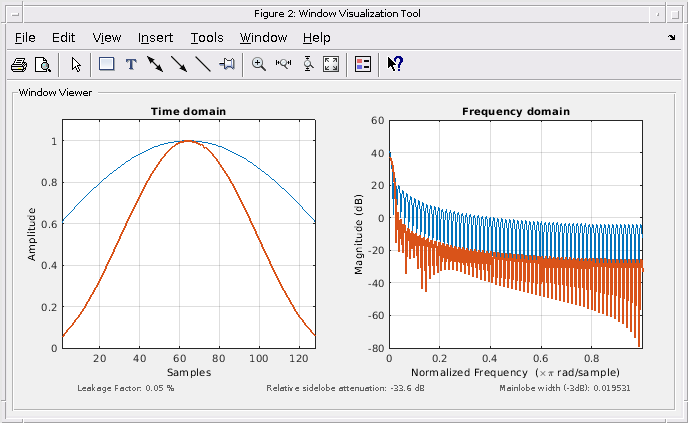

Сравните окна Кайзера с 128 точками с различными значениями .
wvtool(kaiser(128,1.5),kaiser(128,4.5))
