Нулевой полюсный анализ

zplane полюса графиков функций и нули линейной системы. Например, простой фильтр с нулем в-1/2 и комплексной парой полюса в $$0.9e^{-j2\pi 0.3}$$ и $$0.9e^{j2\pi 0.3}$$

zer = -0.5;
pol = 0.9*exp(j*2*pi*[-0.3 0.3]');

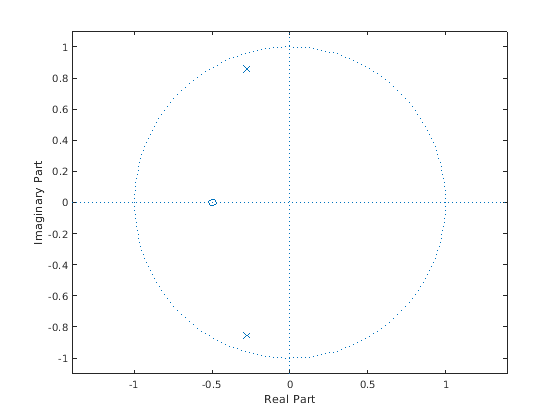

Чтобы просмотреть нулевой полюсом график для этого фильтра, можно использовать zplane. Предоставьте аргументы вектор-столбца, когда система будет в нулевой полюсом форме.

zplane(zer,pol)

Для доступа к дополнительным инструментам используйте fvtool. Сначала преобразуйте полюса и нули к форме передаточной функции, затем вызовите fvtool.

[b,a] = zp2tf(zer,pol,1);
fvtool(b,a)

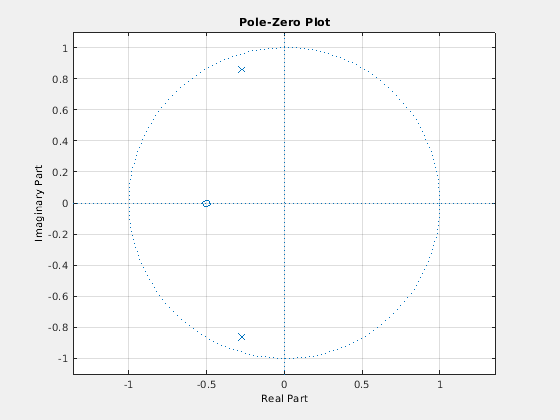

Нажмите кнопку на панели инструментов Pole/Zero Plot, выберите Analysis> Pole/Zero Plot в меню или введите следующий код, чтобы видеть график.

fvtool(b,a,'Analysis','polezero')

Использовать zplane для системы в форме передаточной функции предоставьте аргументы вектора-строки. В этом случае, zplane находит корни числителя и знаменателя с помощью roots функция и графики получившиеся нули и полюса.

zplane(b,a)

Смотрите Системные модели Дискретного времени для получения дополнительной информации о нулевом полюсном и представлении передаточной функции систем.
