Спроектируйте и проверьте основополосный передатчик

Чтобы оценить производительность проекта получателя РФ, это необходимо и достаточно использовать сигнал, спектрально представительный для 802.15.4 форм волны.

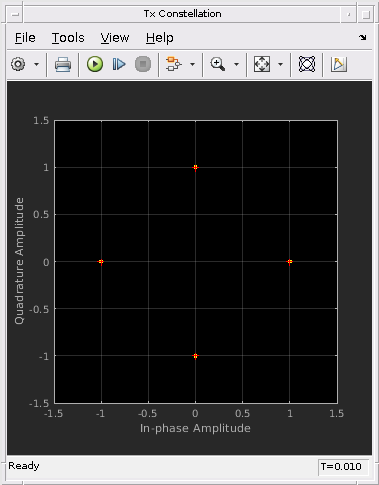

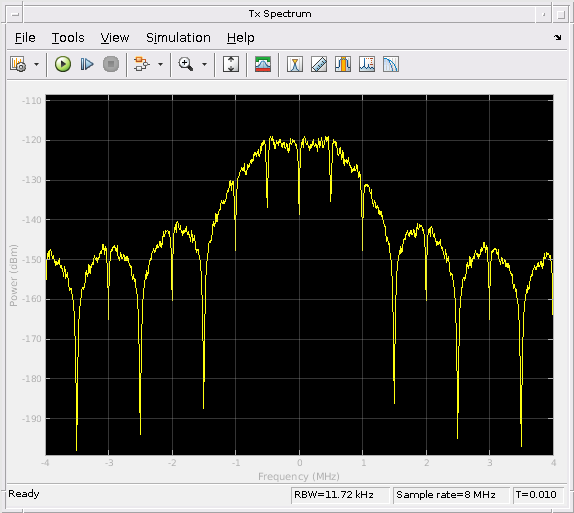

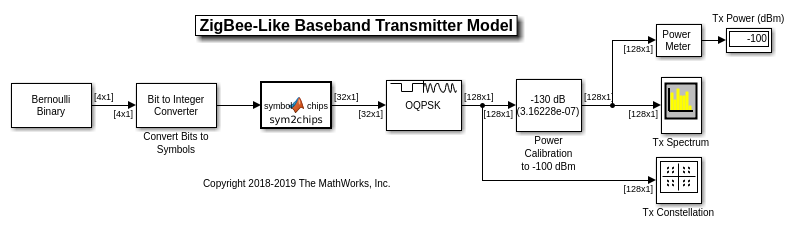

Основополосная модель передатчика создает и иллюстрирует спектрально представительную форму волны ZigBee в спектральных областях и областях созвездия. Эта модель и все последующие модели используют коллбэки, чтобы создать переменные рабочего пространства MATLAB, которые параметризовали системы.

Определите требование ОСШ получателя

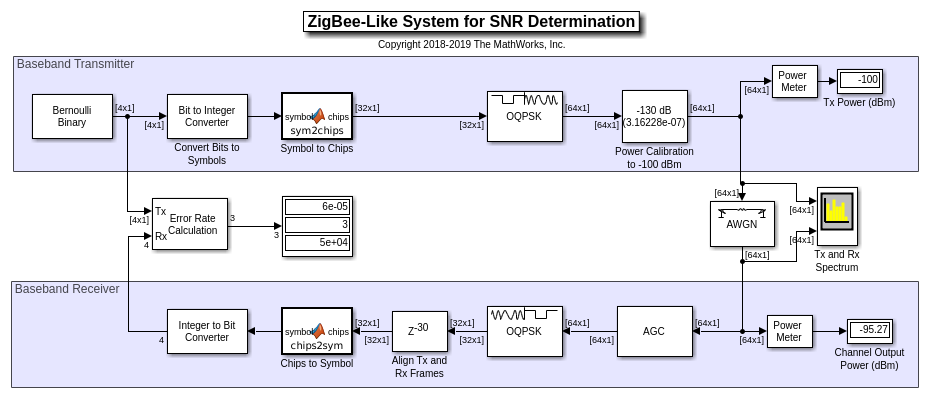

Чтобы спроектировать получатель, сначала решите, что ОСШ должен был достигнуть заданного BER меньше, чем 1e-4. вычисленный в пропускной способности симуляции 4 МГц. Запустите модель уровня ссылки, чтобы симулировать обработку получателя, требуемую достигнуть целевого BER.

Вычисление BER точно требует выравнивания передачи, и получите сигналы. Симуляция должна компенсировать 2D демонстрационную задержку полученного сигнала по сравнению с переданным сигналом. Кроме того, чтобы гарантировать правильный чип символу к битному отображению, симуляция должна выровнять микросхемы, чтобы структурировать контуры во входе с блоком Chips to Symbol на контуре системы координат. Составление получить задержки сигнала и выравнивания границ системы координат требует сложения набора блока Delay к 32-2=30 задержка на ветви получателя прежде, чем восстановить полученные символы.

Модель достигает 1e-4 BER в ОСШ-2.7 дБ, которые могут быть проверены путем сбора 100 битовых ошибок.

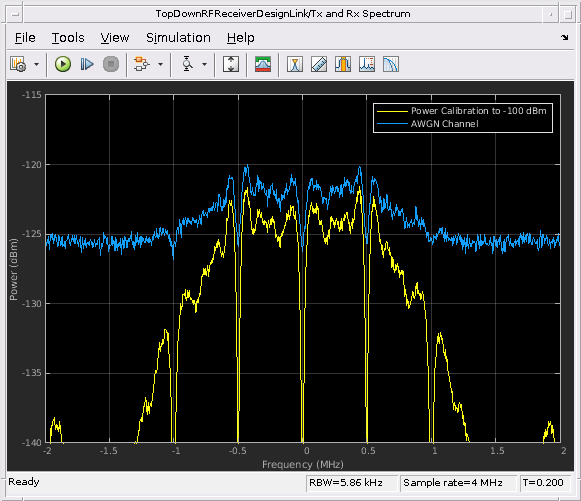

В модели уровня ссылки блок AWGN составляет полный канал и бюджет ОСШ получателя РФ.

Добавьте ADC и определите общий доход получателя и Шумовую фигуру (NF)

Этот раздел использует традиционные эвристические деривации, чтобы определить высокоуровневые спецификации получателя РФ и ADC.

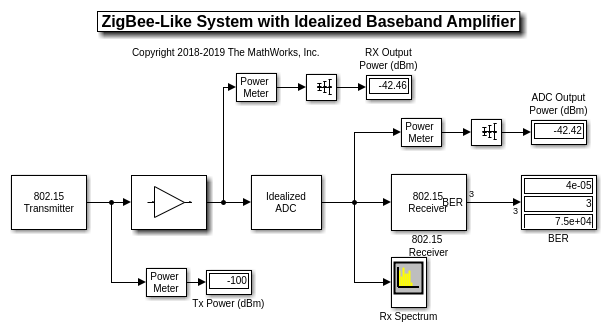

При симуляции идеализированной основополосной модели Получателя РФ проверьте предварительные спецификации получателя РФ (NF = 10,7 дБ и усиление recevier = 53,4 дБ). Это может быть сделано путем сбора 100 ошибок.

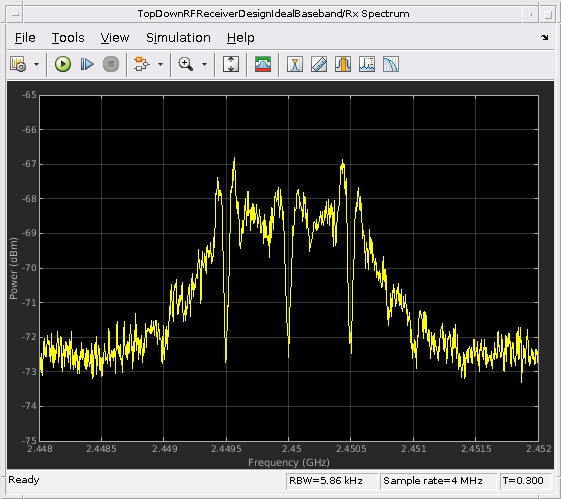

Анализатор спектра показывает, что полученный спектр с ADC примерно идентичен в форме спектру предыдущего раздела без ADC.

Совершенствуйте архитектурное описание получателя РФ

В этом разделе получатель РФ, и его шумовая фигура и бюджетные спецификации усиления, моделируются при помощи четырех дискретных субкомпонентов с этими характеристиками:

ВИДЕЛ, что производительность фильтра выведена из файла Пробного камня, который задает характеристики S-параметров. Шумовая фигура и составление бюджета усиления для оставшихся блоков могут быть определены произвольно, но обычно LNA с низким шумом и высоким усилением следует, ВИДЕЛ фильтр. Кроме того, пассивный микшер задан с высоким IP2.

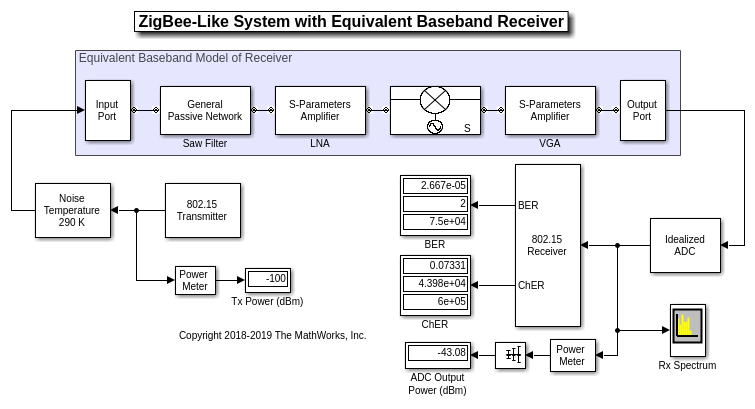

Эквивалентная основополосная модель симулирует усовершенствованный получатель РФ.

Запустите симуляцию и проверьте бюджет ссылки получателя РФ при помощи панели визуализации выходного порта. Общая шумовая фигура и усиление через четыре этапа были разделены согласно следующему бюджету:

С этой моделью можно проверить, что BER <1e-4 соответствует Коэффициенту ошибок Чипа (ChER) приблизительно 7%. Путем вычисления ChER можно запустить последующие модели в течение меньшего количества времени и все еще собрать точные статистические данные BER.

Используйте конверт схемы, чтобы симулировать дополнительные нарушения РФ

Используя подход моделирования конверта схемы, продолжите совершенствовать архитектуру получателя РФ путем добавления более реалистических нарушений.

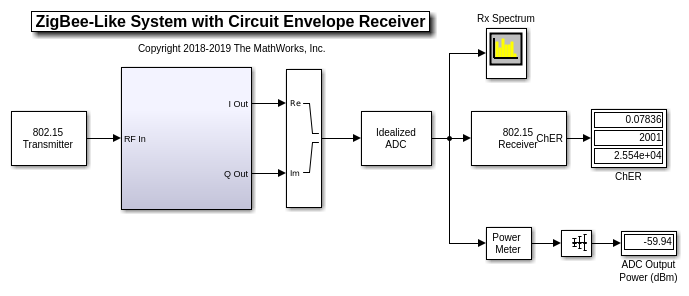

Модель Circuit Envelope Получателя РФ отличается от эквивалентной основополосной модели как он::

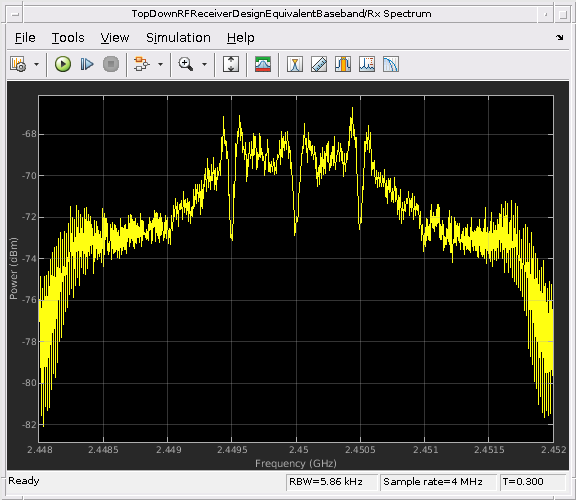

Сравнивая спектры, измерения мощности, и ChER к эквивалентной основополосной модели, нет никаких значительных различий в производительности. Однако с моделью конверта схемы, можно включать даже эффекты нелинейности порядка, разбаланс I/Q и спецификации цветных шумовых распределений для каждого из компонентов.

Можно вручную создать модель конверта схемы Получателя РФ при помощи блоков из библиотеки Circuit Envelope, или это может быть автоматически сгенерировано с помощью Приложения RF Budget Analyzer.

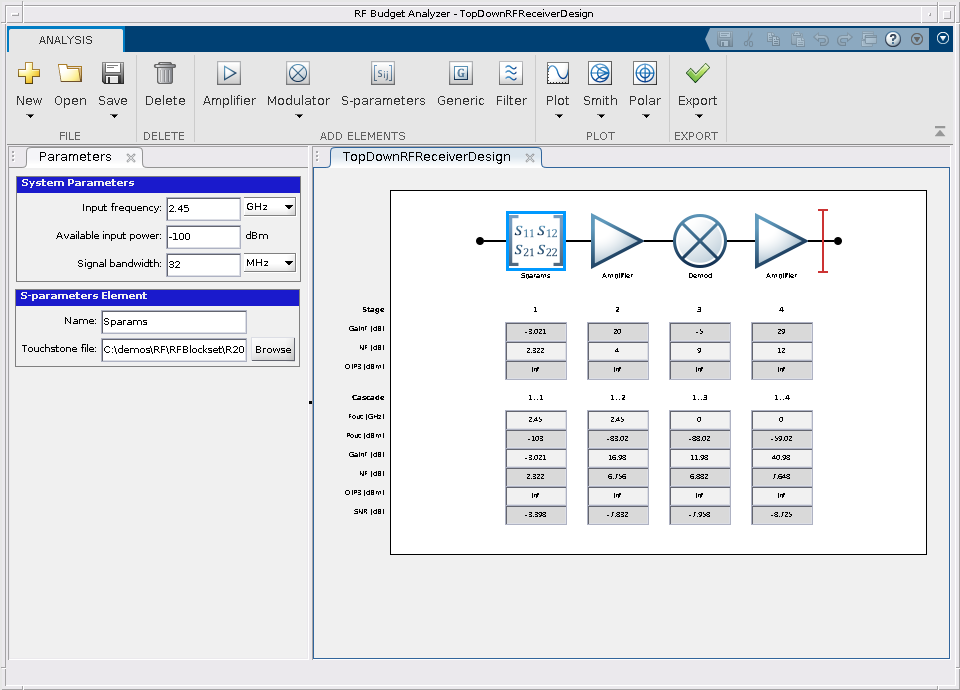

Приложение RF Budget Analyzer * Использование, которое уравнения Friis, чтобы определить шум, усиление и бюджет нелинейности цепи РФ * Позволяют вам исследовать пробел проекта получателя и определять, как сломать спецификации через элементы цепи *, Помогает вам определить, какой элемент имеет самый большой вклад в шум, и бюджет нелинейности * Может сгенерировать модель получателя РФ wtih, который можно выполнить симуляцию мультипоставщика услуг и далее изменить.

Добавьте широкополосную интерференцию, утечку LO и отмену смещения DC

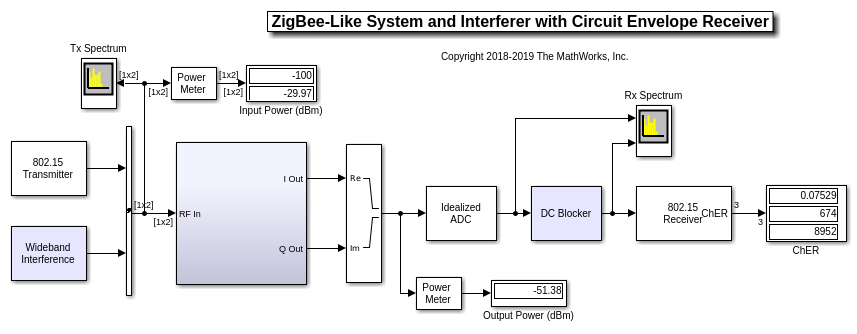

Этот раздел изменяет модель конверта схемы, чтобы создать этот % модели получателя РФ, которые включают широкополосный вмешивающийся сигнал и эти нарушения:

Это имитационные модели нестандартно-совместимый вмешивающийся сигнал, который имеет силу и спектральные характеристики распределения, реалистичные для сигнала WCDMA.

Проект требует, чтобы алгоритм компенсации смещения DC достиг желаемого ChER из-за смещения DC, которое следует из утечки LO и нелинейности в демодуляторе, вызванном высокой внеполосной вмешивающейся степенью сигнала. В этом случае вы включаете очень селективный фильтр, который начинает длинную задержку с соответствующих увеличений задержки расчета блока измерения ChER.

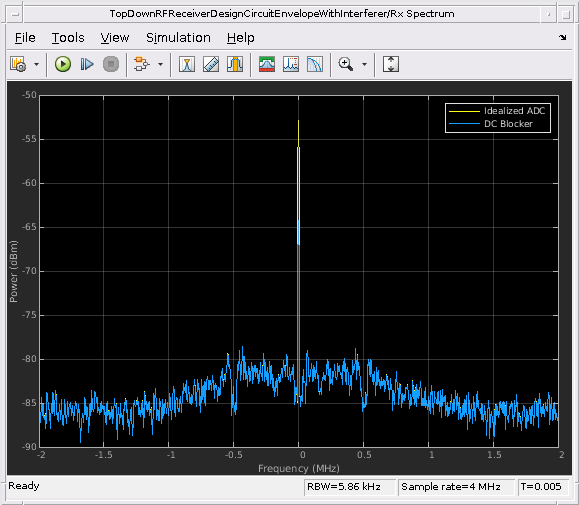

Спектр, сосредоточенный на уровне 0 Гц, показывает компенсацию смещения DC, уменьшающую смещение DC. Когда вы запускаете модель, отмечаете, что смещение DC в конечном счете полностью удалено.

Заключение

После нисходящей методологии проектирования были выведены спецификации компонентов получателя РФ. Нарушение, interferer, и модели субкомпонента получателя РФ были итеративно усовершенствованы, чтобы увеличить точность и подтверждены на каждом этапе, чтобы подтвердить, что полные цели производительности системы были достигнуты.
