Фильтр РФ модели Используя конверт схемы
В этом примере показано, как смоделировать фильтр РФ, пользующийся Библиотекой Конверта Схемы. В этом примере вы сравниваете амплитуды сигнала ввода и вывода, чтобы изучить затухание сигнала.
Обзор модели
Этот пример использует полосовой фильтр LC, спроектированный, чтобы иметь пропускную способность 200 МГц. Фильтр использует три тональных входных сигнала, чтобы продемонстрировать свойство затухания фильтра для частот-полосы и внутриполосного. Тоны входного сигнала:
700 МГц — Центральная частота полосы пропускания фильтра
600 МГц — Более низкая частота ребра полосы пропускания фильтра
900 МГц — Частота вне полосы пропускания фильтра
Переменные модели Define и настройки
Переменные модели Define для блоков, которые совместно используют значения параметров с помощью InitFcn:
В редакторе Simulink® выберите File> Model Properties> Model Properties.
В диалоговом окне Model Properties, на вкладке Callbacks в панели Model callbacks, выбирают
InitFcn.В Model initialization function разделяют на области, введите:
amp = ones(1,3) freq = [600 700 900]*1e6 stepsize = 1/500e6
Нажмите OK.
На панели инструментов Simulink измените время остановки Симуляции в 0.
В редакторе Simulink выберите Simulation>
Model configuration Parameters. В диалоговом окне Configuration Parameters, на вкладке Solver, в Solver options изменяют Solver вdiscrete (no continuous states).
Необходимые блоки
Система фильтра состоит из LC Ladder, Inport, Outport и блоков Configuration. Физическая часть модели использует двунаправленные сигналы РФ.
Блоки, используемые в системе:
Блок | Путь к библиотеке | Описание | Количество |
|---|---|---|---|
| Constant | Simulink> Sources | Генерирует действительное и комплексное постоянное значение | 1 |
| Inport | RF Blockset> Circuit Envelope> Utilities | Преобразуйте входной сигнал Simulink во входной сигнал RF Blockset™ | 1 |
| Configuration | RF Blockset> Circuit Envelope> Utilities | Установите параметры в масштабе всей системы для симуляции RF Blockset | 1 |
| LC Ladder | RF Blockset> Circuit Envelope> Elements | Моделирует затухание сигнала, вызванное Запретом LC | 1 |
| Outport | RF Blockset> Circuit Envelope> Utilities | Преобразуйте сигналы RF Blockset в Сигналы Simulink | 1 |
| db Conversion | DSP System Toolbox> Math Functions> Math Operations | Преобразуйте данные о величине в децибелы | 2 |
| Math Function | Simulink> Math Operations | Выполняет математическую функцию. | 2 |
| To workspace | Simulink> Sinks | Запишите данные к рабочей области MATLAB® для графического вывода | 2 |
| Terminator | Simulink> Commonly Used Blocks> Terminator | Отключите угловую основную полосу выход блока Outport | 1 |
Соедините блоки как показано в фигуре:
Сконфигурируйте входной сигнал
Сгенерируйте входной сигнал с тремя тонами с помощью этих блоков:
Постоянный блок задает амплитуду сигнала.
Блок Inport конфигурирует частоты трех тонов.
Блок Configuration задает размер шага.
В Constant диалоговое окно блока установило значение Constant к
amp, как задано вInitFcn.В блоке Inport:
Установите Source type на
Power.Установите Carrier frequencies на
freq, как задано вInitFcn.freqпеременная устанавливает частоту трех тонов к 600 МГц, 700 МГц и 900 МГц соответственно.Нажмите OK.
В the Configuration диалоговом окне блока:
Установите Step size на
step size, как задано вInitFcn.Очистите Simulate noise.
Нажмите OK.
Основные тоны и гармоники обновляются автоматически, когда вы запускаете модель.
Сконфигурируйте фильтр РФ
В диалоговом окне блока LC Ladder:
Установите Ladder topology на
LC Bandpass Pi.Нажмите Apply и затем нажмите OK.
Сконфигурируйте Выходные настройки
В блоке Outport:
Установите Sensor type на
Power.Установите Output на
Magnitude and Angle Baseband.Установите Carrier frequencies на
freq, как задано вInitFcn.Нажмите OK.
В редакторе Simulink соедините порт Ang блока Outport с блоком Terminator, чтобы отключить угловую основную полосу выход.
В Math Function и диалоговых окнах блока Math Function 1, набор Function к
magnitude^2и нажмите OK. Блок придает величине квадратную форму сигнала ввода и вывода.В dB Conversion и диалоговых окнах блока dB Conversion 1, набор Input Signal к
Powerи нажмите OK. Блок преобразует сигналы ввода и вывода в дБ.В To Workspace, изменение Variable name к
In. В To Workspace 1, изменение Variable name кOut. В обоих диалоговые окна блока измените набор Save format вArrayи нажмите OK.Используйте
Simulation > Runзапускать модель.
Постройте и анализируйте ослабленные выходные сигналы
Отобразите сигналы ввода и вывода с помощью semilogx функция, в дБ.
Передайте значения дБ ввода и вывода рабочему пространству MATLAB с помощью блока To Workspace.
Чтобы просмотреть входной сигнал, постройте
Inмассив от рабочего пространства MATLAB:figure h = semilogx(freq, In,'-gs','LineWidth',1,... ...'MarkerSize',3,'MarkerFaceColor','r'); xlim([5.5e8,9.5e8]) xlabel('Frequency[Hz]') ylabel('Amplitude[dB]') title('Input Signal')
Чтобы просмотреть выходной сигнал, постройте
Outмассив от рабочего пространства MATLAB:figure h = semilogx(freq, Out,'-gs','LineWidth',1,... ...'MarkerSize',3,'MarkerFaceColor','r'); xlim([5.5e8,9.5e8]) ylim([-25,1]) xlabel('Frequency[Hz]') ylabel('Amplitude[dB]') title('Attenuated Output Signal')
Сравните графики сигнала ввода и вывода проверить затухание, вызванное фильтром.

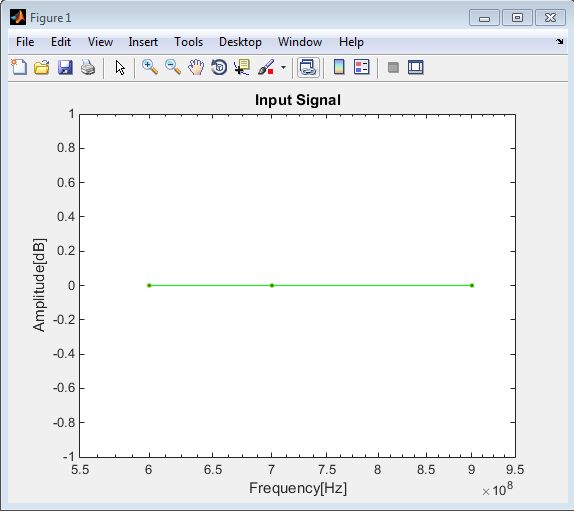

Входной сигнал к фильтру РФ

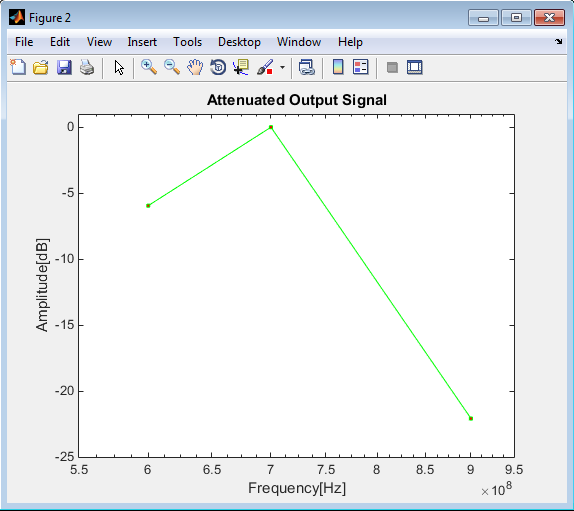

Следующий график показывает отфильтрованный ослабленный сигнал.
Ослабленный выходной сигнал
Заметьте, что фильтр РФ не ослабляет сигнал на центральной частоте 700 МГц.
Анализируйте ответ полосового фильтра LC
График больше точек, чтобы лучше изучить ответ полосового фильтра LC. Замените заданные переменные в Model Properties к:
amp = ones(1,201) freq = logspace (8,10,201) stepsize = 1/500e6
Запустите модель. Заметьте, что сигнал не ослабляется в области значений на 200 МГц полосового фильтра LC.

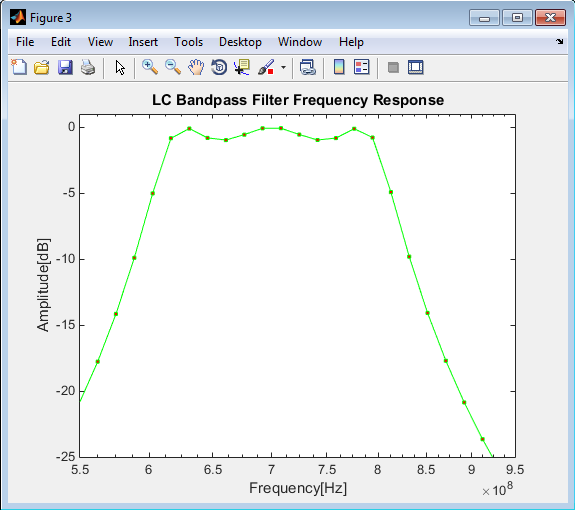

Постройте ослабленный выход:
figure h = semilogx(freq, Out,'-gs','LineWidth',1... .............,'MarkerSize',3,'MarkerFaceColor','r'); xlim([5.5e8,9.5e8]) ylim([-25,1]) xlabel('Frequency[Hz]') ylabel('Amplitude[dB]') title('LC Bandpass Filter Frequency Response')
