Выберите этот параметр, чтобы выбрать Fundamental tones и параметры Harmonic order автоматически, когда вы обновите модель. Автоматический выбор не всегда возвращает самый маленький набор частот симуляции. Этот подход использует консервативное количество частот симуляции, чтобы получить не - линейное поведение системы.

Чтобы установить Fundamental tones и Harmonic order, очистите этот параметр. Меньший набор частот симуляции уменьшает требования к памяти уменьшений и время симуляции. Однако уменьшение в частотах симуляции может уменьшать точность.

Основные тоны набора частот симуляции, заданных как вектор положительных целых чисел в Гц.

Зависимости

Чтобы включить этот параметр, очистите Automatically select fundamental tones and harmonic order.

Гармонический порядок для каждого основного тона, заданного как вектор положительного целого числа. Можно также задать скаляр, и это значение применяется к каждому Fundamental tones.

Зависимости

Чтобы включить этот параметр, очистите Automatically select fundamental tones and harmonic order.

Блок определяет частоты симуляции на основе основных тонов и их соответствующего гармонического порядка. Решатель вычисляет решение сети на каждой частоте симуляции и шкалах времени вычисления согласно общему количеству частот симуляции.

Комбинации основных тонов определяют набор частот симуляции: [m*f1 + n*f2 + …]. В этом случае основные тоны представлены [_fs1, f2, …], и целые числа m и n являются целыми числами, ограниченными соответствующим Гармоническим порядком, |m | ≦h1, |n | ≦h2, и т.д. Только положительные частоты рассматриваются.

Нажмите View, чтобы открыть диалоговое окно, содержащее дополнительную информацию о частотах симуляции в вашей системе. Configuration блок отображает количество частот симуляции для нелинейной модели. Для линейных моделей фактическое количество частот автоматически оптимизировано в процессе моделирования.

Путем нажатия на перечисленную частоту симуляции вы видите, который линейный или несколько комбинаций основных тонов представляют ту частоту. От диалогового окна можно также построить частоты симуляции на числовой оси.

Считайте один основной тон f1 = 2 ГГц и соответствующий гармонический порядок h1 = 3. Набор частот симуляции are: [0, f1, 2f1, 3f1] = [0GHz, 2 GHz, 4 GHz, 6GHz].

Полагайте, что схема с двумя основными принципами настраивает [f1 = 2 GHz, f2 = 50 MHz] и соответствующая гармоника заказывает h1 = h2 = 1. Эта настройка приводит к пяти частотам симуляции со значениями: [0, f2, f1-f2, f1, f1+f2].

Полагайте, что схема с двумя основными принципами настраивает [f1 = 2 GHz, f2 = 3GHz] и соответствующая гармоника заказывает h1 = 1, и h2 = 3. Эта настройка приводит к 11 частотам симуляции со значениями: [0, f2, f1-f2, f1, f1+f2, -f1+2f2, 2f2, -f1+3f2, f1+2f2, 3f2, f1+3f2].

Набор частот симуляции должен включать все несущие частоты, заданные в подсистему RF Blockset, такие как несущие частоты в Inport, Outport и исходных блоках.

Зависимости

Чтобы включить этот параметр, выберите Automatically select fundamental tones and harmonic order. Если вы очищаете Automatically select fundamental tones and harmonic order, опция становится, Total simulation frequencies: N/A: Fundamental tones undefined.

Временной шаг для фиксированной настройки решателя шага, заданной как скаляр в секундах. Инверсия временного шага определяет пропускную способность симуляции огибающей сигнала, сосредоточенной вокруг каждой частоты симуляции.

Временной шаг моделирования огибающей схемы должен быть соразмерным к относительной пропускной способности сигнала а не к абсолютному значению несущей частоты.

Значение по умолчанию (1e-6s) достаточно для моделирования сигналов конверта с пропускной способностью до 1/h, или 1 МГц. Точность симуляции уменьшается при симуляции близко к максимальной пропускной способности. Уменьшайте размер шага до сигналов модели с большей пропускной способностью или улучшите точность.

Скорость симуляции обратно пропорциональна размеру шага симуляции. Меньший размер шага симуляции соответствует более широкой пропускной способности конверта и к более медленной симуляции.

Когда белый шум симулирован, шумовая пропускная способность для каждой частоты симуляции равна 1/h.

Максимальная симулированная пропускная способность конверта, возвращенная как скаляр в Гц. блок Configuration автоматически вычисляет это значение с помощью параметра Step size. Используемая формула: $$bandwidth=\frac{1}{(stepsize)}$$.

Выберите этот параметр, чтобы глобально включить моделирование шума в схемах RF Blockset. Когда этот флажок устанавливается:

Чтобы отключить шумовое моделирование глобально, очистите этот параметр.

Выберите этот параметр, чтобы сохранить псевдослучайный шумовой поток по умолчанию для источников RF Blockset. Очистите эту опцию, чтобы задать независимый псевдослучайный поток номера для RF Blockset топологическая подсистема и определить seed шумового потока.

Зависимости

Чтобы отсоединить этот параметр, выберите Simulate noise.

Seed независимого псевдослучайного потока номера, заданного как скалярное положительное целое число.

Зависимости

Чтобы отсоединить этот параметр, очистите Use default random number generator.

Глобальная шумовая температура, заданная как скалярное целое число в кельвине.

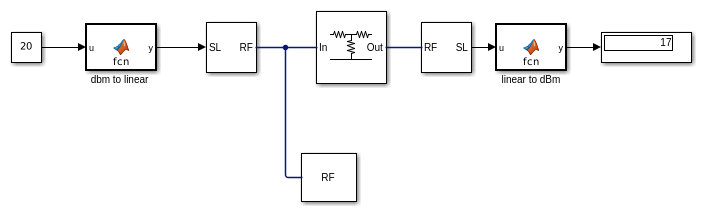

Количество выборок в каждом канале входного сигнала с блоком Inport, заданным как положительное скалярное целое число. Канал соответствует входной частоте в Inport блок.

Выберите эту опцию, чтобы нормировать степень поставщика услуг, таким образом, что средняя степень сигнала:

В этом случае уравнение дает соответствующий сигнал полосы пропускания в ω:

где:

Очистите эту опцию, таким образом, средняя степень сигнала поставщика услуг:

В этом случае, соответствующая полоса пропускания сигнализируют в ω, представленном уравнением

0 несущих частот являются особым случаем. Его представлением полосы пропускания всегда является I и средняя степень I ²

Выберите эту опцию, чтобы включить входной фильтр интерполяции к, производят уровни входного сигнала, чтобы соответствовать частоте дискретизации решателя РФ. Можно теперь непосредственно использовать основополосные коммуникационные сигналы с помощью более низкой частоты дискретизации в более широкой схеме полосы. Этот фильтр вводит задержку сигнала РФ. Filter delay (in samples) показывает задержку, введенную после того, как вы симулируете модель.

Решатель фиксированного шага среды RF Blockset, заданной как одно из следующего:

Решатель RF Blockset является расширением Simscape™ локальный решатель. Для получения дополнительной информации о Simscape локальный решатель смотрите страницу с описанием блока Solver Configuration.

Выберите эту опцию, чтобы выбрать небольшое подмножество частот для переходного маленького анализа сигнала.

Выберите эту опцию, чтобы выбрать все установившиеся частоты симуляции. Очистите эту опцию, чтобы задать частоты для маленькой переходной симуляции сигнала.

Зависимости

Чтобы отсоединить этот параметр, проверяйте Approximate transient as small signal.

Частоты для маленькой переходной симуляции сигнала, заданной как скаляр или вектор. Заданные частоты содержатся в целом наборе частот симуляции, определенных из Fundamental tones и Harmonic order во вкладке Main.

Значениями по умолчанию в этом поле и соответствующих модулях не являются константы. Значения зависят от состояния диалогового окна настройки, когда Use all steady-state simulation frequencies for small signal analysis сначала очищен.

Зависимости

Чтобы отсоединить этот параметр, очистите Use all steady-state simulation frequencies for small signal analysis.

Инструмент, чтобы выбрать маленькие переходные частоты сигнала, чтобы заполнить Small signal frequencies. Выбранные частоты являются подмножеством частот симуляции, определенных из Fundamental tones и входных параметров Harmonic order во вкладке Main. Целый набор частот симуляции дан в поле комбинированного списка на правой стороне диалогового окна, и выбранные частоты подсвечены. Можно выбрать путем прямого выбора частот в рамке выделения, или путем выбора желаемых тонов и гармонического порядка в Small signal selection panel и нажатия Select. Tones(Hz) и значения Harmonic order в полях комбинированного списка также заполняются с помощью Fundamental tones и входных параметров Harmonic order во вкладке Main.

Зависимости

Чтобы отсоединить этот параметр, очистите Use all steady-state simulation frequencies for small signal analysis.

Относительный допуск ньютона к системным переменным, заданным как действительный положительный конечный скаляр.

Абсолютный допуск ньютона к системным переменным, заданным как действительный положительный конечный скаляр.

Итерации номера требуются для сходимости, заданной как действительный положительный целочисленный скаляр.

Проверяйте на ошибку сходимости в системных переменных, заданных как:

Восстановите решатель ньютона к значениям по умолчанию, заданным как кнопка.
