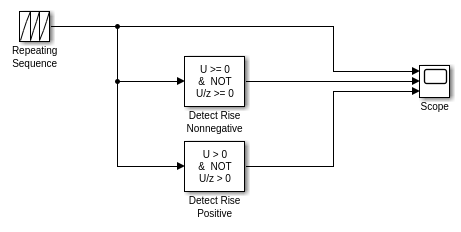

В этом примере показано, как обнаружить возрастающее ребро сигнала с помощью Обнаружить Неотрицательного Повышения и Обнаружить Повышение Положительные блоки.

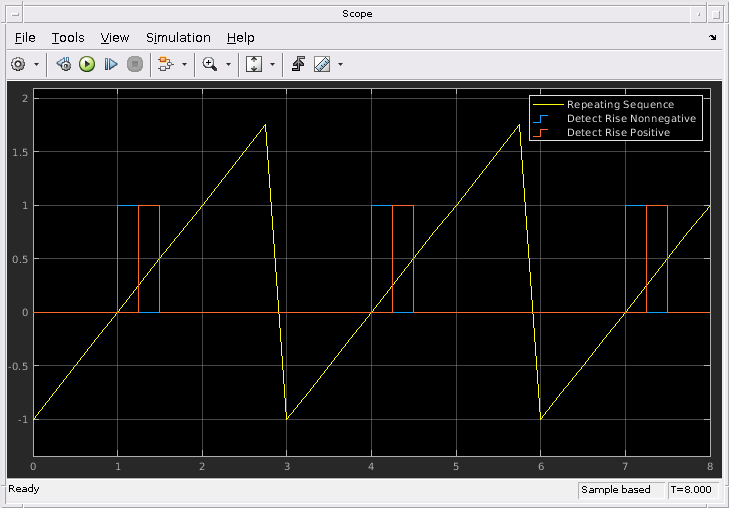

С размером фиксированного шага 0,25, этот пример иллюстрирует различие между Обнаружить Неотрицательным Повышением, и Обнаружьте Повышение Положительные блоки. Блок Detect Rise Nonnegative верные выходные параметры (1
) в t=1
потому что входной сигнал, увеличенный от отрицательной величины до неотрицательного значения (0
). Блок Detect Rise Positive верные выходные параметры (1
) в t=1.25
потому что входной сигнал, увеличенный с неположительного значения (0
) к строго положительному значению.
