Вычислите изменение в сигнале по одному временному шагу
Simulink / Дискретный
Блок Difference выводит текущее входное значение минус предыдущее входное значение.

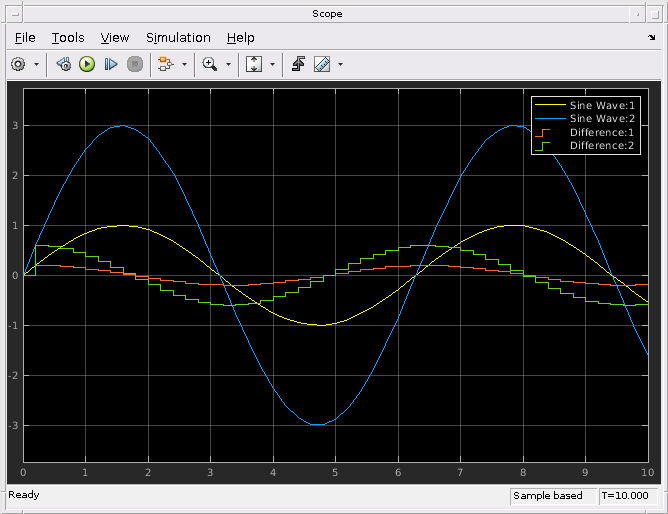

Port_1
— Входной сигналВходной сигнал, заданный как скаляр, вектор, матрица или массив N-D.
Когда вы устанавливаете Input processing на Columns as channels (frame based)
, входной сигнал должен иметь две размерности или меньше.
Типы данных: single
| double
| int8
| int16
| int32
| uint8
| uint16
| uint32
| Boolean
| fixed point
Port_1
— Текущий вход минус предыдущий входТекущий вход минус предыдущий вход, заданный как скаляр, вектор, матрица или массив N-D.
Типы данных: single
| double
| int8
| int16
| int32
| uint8
| uint16
| uint32
| Boolean
| fixed point
Initial condition for previous input
— Начальное условие
(значение по умолчанию) | скаляр | вектор | матрица | массив N-DУстановите начальное условие для предыдущего входа.
Параметр:
ICPrevInput
|
Ввод: символьный вектор |
Значения: скаляр | вектор | матрица | массив N-D |
Значение по умолчанию:
'0.0'
|
Input processing
— Задайте выборку - или основанная на системе координат обработкаElements as channels (sample based)
(значение по умолчанию) | Columns as channels (frame based)
Задайте, выполняет ли блок выборку - или основанная на системе координат обработка:
Columns as channels (frame based)
— Обработайте каждый столбец входа как отдельный канал (основанная на системе координат обработка).
Основанная на системе координат обработка требует лицензии DSP System Toolbox™.
Для получения дополнительной информации смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).
Elements as channels (sample based)
— Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).
Используйте Input processing, чтобы задать, выполняет ли блок выборку - или основанная на системе координат обработка. Блок принимает основанные на системе координат сигналы для входа u
. Все другие входные сигналы должны быть основаны на выборке.
Входной сигнал u | Введите режим обработки | Кладка блоков? |
---|---|---|
Выборка базирующейся | Выборка базирующейся | Да |
Система координат базирующейся | Нет, производит ошибку | |
Выборка базирующейся | Система координат базирующейся | Да |
Система координат базирующейся | Да |
Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).
Параметры блоков: InputProcessing |
Ввод: символьный вектор |
Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)' |
Значение по умолчанию: 'Elements as channels (sample based)' |
Output minimum
— Минимальное выходное значение для проверки диапазона[]
(значение по умолчанию) | скалярНижнее значение выходной области значений, которую проверяет Simulink®.
Simulink использует минимум, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).
Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Параметры блоков: OutMin |
Ввод: символьный вектор |
Значения: '[ ]' | скаляр |
Значение по умолчанию: '[ ]' |
Output maximum
— Максимальное выходное значение для проверки диапазона[]
(значение по умолчанию) | скалярВерхнее значение выходной области значений это Simulink Check.
Simulink использует максимальное значение, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).
Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Параметры блоков: OutMax |
Ввод: символьный вектор |
Значения: '[ ]' | скаляр |
Значение по умолчанию: '[ ]' |
Output data type
— Тип выходных данныхInherit: Inherit via internal rule
(значение по умолчанию) | Inherit via back propagation
| double
| single
| int8
| uint8
| int16
| uint16
| int32
| uint32
| int64
| uint64
| fixdt(1,16)
| fixdt(1,16,0)
| fixdt(1,16,2^0,0)
| <data type expression>
Задайте тип выходных данных. Можно установить его на:
Правило, которое наследовало тип данных, например, Inherit: Inherit via back propagation
Имя встроенного типа данных, например, single
Имя объекта типа данных, например, Simulink.NumericType
объект
Выражение, которое оценивает к типу данных, например, fixdt(1,16,0)
Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Параметр:
OutDataTypeStr
|
Ввод: символьный вектор |
Значения:
'Inherit: Inherit via internal rule' | 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>' |
Значение по умолчанию:
'Inherit: Inherit via internal rule'
|
Lock output data type setting against changes by the fixed-point tools
— Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данныхoff
(значение по умолчанию) | on
Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).
Параметры блоков:
LockScale |
Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Integer rounding mode
— Режим Rounding для операций фиксированной точкиFloor
(значение по умолчанию) | Ceiling
| Convergent
| Nearest
| Round
| Simplest
| Zero
Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).
Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB® в поле маски.
Параметры блоков:
RndMeth |
Ввод: символьный вектор |
Значения:
'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero' |
Значение по умолчанию:
'Floor' |
Saturate to max or min when overflows occur
— Метод действия переполненияoff
(значение по умолчанию) | on
Когда вы устанавливаете этот флажок, переполнение насыщает к максимальному или минимальному значению, которое может представлять тип данных. В противном случае переполнение переносится.
Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. В общем случае процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.
Параметры блоков:
DoSatur |
Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Генератор кода явным образом не группирует примитивные блоки, которые составляют неатомарный блок подсистемы маскированный в сгенерированном коде. Эта гибкость допускает более эффективную генерацию кода. В определенных случаях можно достигнуть группировки путем конфигурирования блока подсистемы маскированного, чтобы выполниться как атомарный модуль путем выбора Treat как атомарной модульной опции.
Не рекомендуемый для производственного кода. Относится к пределам ресурса и ограничениям на скорость и память, часто находимую во встраиваемых системах. Сгенерированный код может содержать динамическое выделение и освобождение от памяти, рекурсии, дополнительная память наверху, и широко различные времена выполнения. В то время как код функционально допустим и обычно приемлем в богатых ресурсом средах, меньшие целевые процессоры часто не могут поддерживать такой код. Обычно, блоки развиваются к тому, чтобы быть подходящим для производственного кода. Таким образом блоки, подходящие для производственного кода, остаются подходящими.
