From

Примите вход от блока Goto

Библиотека:
Simulink / Маршрутизация Сигнала
HDL Coder / Маршрутизация Сигнала

Описание

Блок From принимает сигнал от соответствующего блока Goto, затем передает его, как выведено. Тип данных выхода совпадает с типом данных входа от блока Goto. From и блоки Goto позволяют вам передавать сигнал от одного блока до другого, на самом деле не соединяя их. Чтобы сопоставить блок Goto с блоком From, введите тег блока Goto в параметр Goto Tag.

Блок From может получить свой сигнал только от одного блока Goto, несмотря на то, что блок Goto может передать свой сигнал больше чем одному блоку From.

Этот рисунок показывает, что использование блока Goto и блока From эквивалентно соединению блоков, с которыми соединяются те блоки. В модели слева, Block1 передает сигнал Block2. Та модель эквивалентна модели справа, которая соединяет Block1 с блоком Goto, передачи, которые сигнализируют с блоком From, затем с на Block2.

Видимость метки блока Goto определяет блоки From, которые могут получить его сигнал. Для получения дополнительной информации смотрите Goto и Goto Tag Visibility. Блок указывает на видимость метки блока Goto:

Локальное имя тега заключено в скобках ([]).
Ограниченное по объему имя тега заключено в фигурные скобки ({}).
Глобальное имя тега появляется без дополнительных символов.

Блок From поддерживает распространение метки сигнала.

Порты

Вывод

развернуть все

`Port_1` — Сигнал от связанного блока Goto
скаляр | вектор | матрица | массив N-D

Сигнал от связанного блока Goto, выведенного с теми же размерностями и типом данных как вход с блоком Goto.

Параметры

развернуть все

`Goto Tag` — Тег блока Goto, который перенаправляет его сигнал с этим блоком
`A` (значение по умолчанию) | `<More Tags...>` | ...

Задайте тег блока Goto, который перенаправляет его сигнал с этим блоком From. Чтобы изменить тег, выберите новый тег из выпадающего списка.

Выпадающий список отображает теги Goto, которые может в настоящее время видеть блок From. Элемент пометил <More Tags...> появляется в конце списка в первый раз, когда вы отображаете список на сеансе Simulink^®. Выбор этого элемента заставляет блок обновлять список тегов, чтобы включать теги блоков Goto, находящихся в подсистемах библиотеки, на которые ссылается модель, содержащая этот блок From. Программное обеспечение Simulink отображает индикатор выполнения при создании списка тегов библиотеки. Simulink сохраняет обновленный список тегов на время сеанса Simulink или до следующего раза, когда вы нажимаете смежную кнопку Update Tags. Необходимо обновить список тегов снова на текущем сеансе, только если библиотеки, на которые ссылается модель, изменились с прошлого раза вы обновили список.

Совет

Если вы используете несколько From и блоки Goto Tag Visibility, чтобы относиться к тому же тегу Goto, можно одновременно переименовать тег во всех блоках. Для этого используйте кнопку Rename All в диалоговом окне блока Goto.

Чтобы найти соответствующий блок Goto, используйте гиперссылку Goto Source в диалоговом окне блока From.

Программируемое использование

Параметры блоков: GotoTag

Ввод: символьный вектор

Значения: 'A' | ...

Значение по умолчанию: 'A'

`Update Tags` — Обновите список видимых тегов

Обновляет список тегов, видимых с этим блоком From, включая теги, находящиеся в библиотеках, на которые ссылается модель, содержащая этот блок From. Обновите список тегов снова на текущем сеансе, только если библиотеки, на которые ссылается модель, изменились с прошлого раза вы обновили список.

`Goto Source` — Путь к связанному блоку Goto
блок path

Путь блока Goto соединяется с этим блоком From. Нажатие на путь отображает и подсвечивает блок Goto в вашей модели.

`Icon Display` — Текст, чтобы отобразиться на значке блока
`Tag` | `Tag and signal name` | `Signal name`

Задает текст, чтобы отобразиться на значке блока From. Опции являются меткой блока, именем сигнала, что блок представляет, или и тег и имя сигнала.

Программируемое использование

Параметры блоков: IconDisplay

Ввод: символьный вектор

Значения: 'Signal name' | 'Tag' | 'Tag and signal name'

Значение по умолчанию: 'Tag'

Примеры модели

Signal Routing with the From, Goto, and Goto Tag Visibility Blocks

Маршрутизация сигнала с от, Goto и блоки видимости тега Goto

Используйте От, Goto и блоки Видимости Тега Goto, чтобы направить сигналы в вашей модели.

Открытая модель

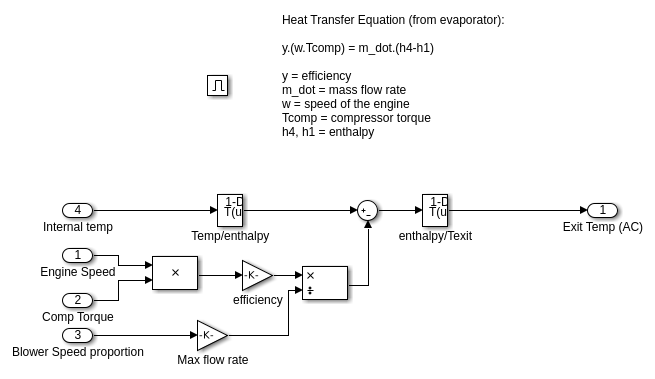

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте работу автоматической системы климат-контроля в автомобиле с помощью Simulink® и Stateflow®. Можно ввести температурное значение, которого вы хотели бы, чтобы воздух в автомобиле достиг путем двойного щелчка по User Setpoint in Celsius Block и ввода температурного значения. Можно также установить Внешнюю Температуру в Цельсия похожим способом. Числовое отображение на правой стороне модели показывает чтение датчика температуры, помещенного позади верхней части драйвера. Это - температура, которую должен чувствовать драйвер. Когда модель запущена, и управление климатом активно, это - это поле отображения, значение которого изменяется, чтобы показать изменение температуры в автомобиле.

Открытая модель

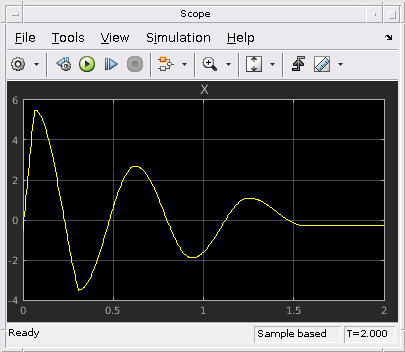

Модель трения с жесткими упорами

Трение модели один путь в Simulink®. Эти два интегратора в модели вычисляют скорость и положение системы, которая затем используется в Модели Трения, чтобы вычислить силу трения.

Открытая модель

Создавание модели тупика муфты

Используйте Simulink®, чтобы смоделировать и симулировать вращающуюся систему муфты. Несмотря на то, что моделирование системы муфты затрудняет из-за топологических изменений в системной динамике во время тупика, этот пример показывает, как активированные подсистемы Simulink легко решают такие проблемы. Мы иллюстрируем, как использовать важные концепции моделирования Simulink в создании симуляции муфты. Разработчики могут применить эти концепции ко многим моделям с сильными разрывами и ограничениями, которые могут измениться динамически.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline

Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. Значением по умолчанию является 0. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).

OutputPipeline

Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. Значением по умолчанию является 0. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
