From Workspace

Загрузите данные сигнала из рабочей области

Библиотека:
Simulink / Источники

Описание

Блок From Workspace читает данные сигнала из рабочей области и выходных параметров данные как сигнал.

Блок отображает выражение, заданное в параметре Data. Для получения дополнительной информации о том, как программное обеспечение Simulink^® выполняет это выражение, смотрите Разрешение Символа.

Можно задать, как данные загружены, включая шаг расчета, как обработать данные для пропавших без вести точек данных, и использовать ли обнаружение пересечения нулем. Для получения дополнительной информации смотрите, что Данные о Загрузке Используют От Блока Рабочей области.

Примечание

Программное обеспечение Simulink Coder™ не генерирует код для этого блока, когда соединено с портом Sim при условиях, перечисленных в Environment Controller.

Определение данных о рабочей области

В диалоговом окне блока From Workspace используйте параметр Data, чтобы задать данные о рабочей области, чтобы загрузить. Можно задать выражение MATLAB^® (например, имя переменной в рабочем пространстве MATLAB), который оценивает к одной из этих опций:

timeseries MATLAB объект
Структура MATLAB timeseries объекты
Структура, с или без времени
Двумерная матрица

Для получения дополнительной информации смотрите, что Данные о Загрузке Используют От Блока Рабочей области.

Используйте со словарем данных

Когда вы соединяете модель со словарем данных, вами:

Сохраните данные проектирования, который способствует основному проекту модели в разделе Design Data словаря. Данные проектирования включают числовые переменные и Simulink.Parameter объекты, которые вы используете, чтобы установить значения параметров блоков.
Сохраните входные данные симуляции, которые вы используете, чтобы стимулировать и экспериментировать с моделью в базовом рабочем пространстве. Как правило, вы создаете входные данные симуляции как MATLAB timeseries объекты.

Для получения дополнительной информации о хранении переменных, объекты и другие данные, которые использует модель, видят, Определяют, Где Сохранить Переменные и Объекты для Моделей Simulink.

К данным проектирования доступа при помощи блока From Workspace сохраните целевую переменную в разделе Design Data словаря и установите параметр Data блока к имени переменной.
К входным данным симуляции доступа сохраните целевую переменную в базовом рабочем пространстве и установите параметр Data при помощи вызова evalin функция. В вызове evalin, задайте ws аргумент как 'base' так, чтобы блок искал переменную в базовом рабочем пространстве вместо словаря данных. Например, если именем переменной является myTimeseriesObject, установите Data на evalin('base','myTimeseriesObject').

Порты

Вывод

развернуть все

`Port_1` — Данные о рабочей области
скаляр | вектор | матрица

Сигнал создается из данных о рабочей области. Действительные или комплексные сигналы выходных параметров блока любого типа, что Simulink поддерживает, включая фиксированную точку и перечисленные типы данных.

Параметры

развернуть все

`Data` — Данные о рабочей области, чтобы загрузить
`simin` (значение по умолчанию) | `timeseries` возразите | структура `timeseries` объекты | структура | 2D матрица

В параметре Data задайте данные о рабочей области, чтобы загрузить. Задайте выражение MATLAB (например, имя переменной в рабочем пространстве MATLAB), который оценивает к одному из следующего:

timeseries MATLAB объект
Структура MATLAB timeseries объекты
Структура, с или без времени
Двумерная матрица

Блок From Workspace также принимает объект шины как тип данных. Чтобы загрузить данные о шине, используйте структуру MATLAB timeseries объекты. Для получения дополнительной информации смотрите Данные о Шине Загрузки к Корневому Уровню Input port.

Действительные сигналы типа double может быть в любом формате данных, который поддерживает блок From Workspace. Для комплексных сигналов и действительных сигналов типа данных кроме double, используйте любой формат кроме Array.

Для получения дополнительной информации смотрите, Задают Данные о Рабочей области.

Программируемое использование

Параметры блоков: VariableName

Ввод: символьный вектор

Значения: timeseries возразите | структура timeseries объекты | структура | 2D матрица

Значение по умолчанию: 'simin'

`Output data type` — Тип выходных данных
`Inherit: auto` (значение по умолчанию) | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `Enum: <class_name>` | `Bus: <bus_object>` | `<data type expression>`

Необходимый тип данных для данных о рабочей области, которые загружает блок From Workspace. Для нетипов шины, чтобы пропустить любую верификацию типа данных, можно использовать Inherit: auto. Для получения дополнительной информации смотрите Типы данных Управляющего сигнала.

Чтобы загрузить данные о шине, используйте структуру объектов timeseries MATLAB. Для получения дополнительной информации смотрите Данные о Шине Загрузки к Корневому Уровню Input port.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения:

'Inherit: auto' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>' | '<data type expression>'

Значение по умолчанию: 'Inherit: auto'

`Sample time` — Частота дискретизации загруженных данных
0 (значение по умолчанию) | скаляр | вектор

Частота дискретизации загруженных данных о рабочей области. Для получения дополнительной информации см. Настройку времени выборки.

Информация о командной строке

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: '0'

`Interpolate data` — Интерполируйте или используйте в последний раз известную точку данных
`on` (значение по умолчанию) | `off`

Когда вы выбираете эту опцию, блок выполняет линейную интерполяцию при хитах времени, для которых не существуют никакие соответствующие данные о рабочей области. В противном случае текущая производительность равняется выходу в наиболее последнее время, в течение которого существуют данные.

Блок From Workspace интерполирует при помощи двух соответствующих выборок рабочей области:

Для double данные, линейно интерполирует значение при помощи двух соответствующих выборок
Для Boolean данные, false использования в течение первой половины времени между двумя временными стоимостями и true для второй половины
Для встроенного типа данных кроме double или Boolean:
- Upcasts данные к double
- Выполняет линейную интерполяцию (как описано для double данные
- Downcasts интерполированное значение к исходному типу данных

Вы не можете использовать линейную интерполяцию с перечислимым (enumданные.

Блок использует значение последней известной точки данных как значение хитов времени, которые происходят после последней известной точки данных.

Чтобы определить блок выход после прошлого раза, хит, для которого данные о рабочей области доступны, комбинирует настройки этих параметров:

Interpolate data
Form output after final data value by

Для получения дополнительной информации смотрите параметр Form output after final data value by.

Программируемое использование

Параметры блоков: Interpolate

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Enable zero-crossing detection` — Включите обнаружение пересечения нулем
`on` (значение по умолчанию) | `off`

Когда вы выбираете Enable zero-crossing detection, и входной массив содержит многократные въезды для того же хита времени, Simulink обнаруживает нулевое пересечение. Например, предположите, что входной массив имеет эти данные.

time:     0 1 2 2 3
signal:   2 3 4 5 6

Во время 2, существует нуль, пересекающийся от разрыва входного сигнала. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.

Для сигналов шины Simulink обнаруживает нулевые пересечения через все листовые элементы шины.

Программируемое использование

Параметры блоков: ZeroCross

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Form output after final data value by` — Определите блокируют выход после итоговой точки данных
`Extrapolation` (значение по умолчанию) | `Setting to zero` | `Holding final value` | `Cyclic repetition`

Блок From Workspace использует настройки Interpolate data и Form output after final data value by, чтобы определить блок выход после последней выборки, доступной в данных о рабочей области.

Эта таблица приводит блок выход, на основе значений этих двух опций.

Установка для формы Выход после итогового значения данных	Установка для интерполирует данные	Блок Выход после итоговых данных
Экстраполяция	На	Экстраполируемый от итогового значения данных
Экстраполяция	'off'	Ошибка
Обнуление	На	Нуль
Обнуление	'off'	Нуль
Содержание окончательного значения	На	Окончательное значение из рабочей области
Содержание окончательного значения	'off'	Окончательное значение из рабочей области
Циклическое повторение	На	Ошибка
Циклическое повторение	'off'	Повторенный из рабочей области, если данные о рабочей области находятся в формате структуры-без-разового. Ошибка в противном случае.

Например, когда вы включаете Interpolate data и устанавливаете Form output after final data value by на Extrapolation, блок использует последние две точки данных в данных о рабочей области, чтобы экстраполировать значения для последующих точек данных.

Например, рассмотрите эту модель. Блок From Workspace считывает данные о рабочей области, которые были созданы путем логгирования выхода блока Sine Wave для 16-секундной симуляции. Блоки Dashboard Scope отображают блок Sine Wave выход и блок From Workspace выход для 20-секундной симуляции. После того, как симуляция достигает 16 секунд, блок From Workspace, выход отличает от блока Sine Wave выход, когда блок From Workspace линейно экстраполирует значения для остатка от симуляции.

Программируемое использование

Параметры блоков: OutputAfterFinalValue

Ввод: символьный вектор

Значения: 'Extrapolation' | 'Setting to zero' | 'Holding final value' | 'Cyclic repetition'

Значение по умолчанию: 'Extrapolation'

Примеры модели

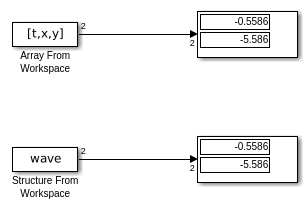

Read 1-D Array and Structure From Workspace

Считайте 1D массив и структуру из рабочей области

Считайте 1D сигналы из рабочего пространства MATLAB.

Открытая модель

Read Structure From Workspace Using Model Sample Time

Считайте структуру из рабочей области Используя шаг расчета модели

Считайте структуру из рабочего пространства MATLAB с помощью шага расчета, заданного в блоке From Workspace.

Открытая модель

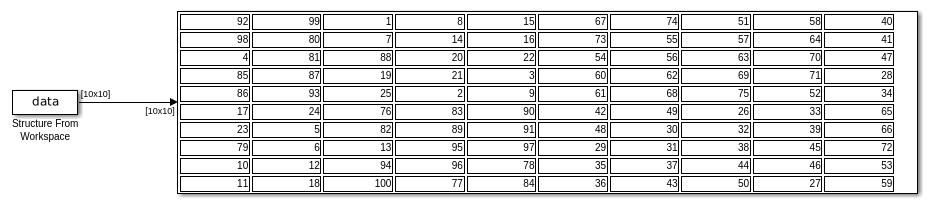

Read 2-D Signals in Structure Format From Workspace

Считайте 2D сигналы в формате структуры из рабочей области

Считайте 2D структуру из рабочего пространства MATLAB.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `^{fixed point[a]}` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`yes`
^[a] Вход поддержек через объекты fi, созданные с помощью Fixed-Point Designer.

Расширенные возможности

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Поддержки вводятся через fi объекты, созданные с помощью Fixed-Point Designer.
