Pulse Generator

Сгенерируйте импульсы прямоугольной волны равномерно

  • Библиотека:
  • Simulink / Источники

Описание

Блок Pulse Generator генерирует импульсы прямоугольной волны равномерно. Параметры формы волны блока, Amplitude, Pulse Width, Period, и Phase delay, определяют форму выходной формы волны. Следующая схема показывает, как каждый параметр влияет на форму волны.

Блок Pulse Generator может испустить скаляр, вектор или матричные сигналы любого типа данных real. Чтобы испустить скалярный сигнал, используйте скаляры, чтобы задать параметры формы волны. Чтобы испустить векторный или матричный сигнал, используйте векторы или матрицы, соответственно, чтобы задать параметры формы волны. Каждый элемент параметров формы волны влияет на соответствующий элемент выходного сигнала. Например, первый элемент векторного амплитудного параметра определяет амплитуду первого элемента векторного выходного импульса. Все параметры формы волны должны иметь те же размерности после скалярного расширения. Тип данных выхода совпадает с типом данных параметра Amplitude.

Блок выход может быть сгенерирован в основанных на времени или основанных на выборке режимах, определенных параметром Pulse type.

Основанный на времени режим

В основанном на времени режиме Simulink® вычисляет выход блока только время от времени, когда выход на самом деле изменяется. Этот подход приводит к меньшему количеству расчетов для блока, выведенного за период времени симуляции. Активируйте этот режим путем установки параметра Pulse type на Time based.

Блок не поддерживает основанную на времени настройку, которая приводит к постоянному выходному сигналу. Simulink возвращает ошибку, если параметры Pulse Width и Period удовлетворяют любому из этих условий:

Period*PulseWidth100=0Period*PulseWidth100=Period

В зависимости от характеристик импульсного сигнала могут варьироваться интервалы между изменениями в блоке выход. Поэтому основанный на времени блок Pulse Generator имеет переменный шаг расчета. Цвет шага расчета таких блоков является коричневым (информация о Шаге расчета вида на море для получения дополнительной информации).

Simulink не может использовать решатель фиксированного шага, чтобы вычислить выход основанного на времени импульсного генератора. Если вы задаете решатель фиксированного шага для моделей, которые содержат основанные на времени импульсные генераторы, Simulink вычисляет фиксированный шаг расчета для основанных на времени импульсных генераторов. Затем основанные на времени импульсные генераторы симулируют как базирующаяся выборка.

Если вы используете решатель фиксированного шага, и Pulse type является Time based, выберите шаг измеряют таким образом, что период, задержка фазы и ширина импульса (в секундах) являются целочисленными множителями размера шага решателя. Например, предположите, что периодом является 4 секунды, шириной импульса является 75% (то есть, 3 s), и задержкой фазы является 1 s. В этом случае вычисленным шагом расчета является 1 s. Поэтому выберите размер фиксированного шага 1 или номер, который делит 1 точно (например, 0.25). Чтобы гарантировать эту установку, выберите auto на панели Solver диалогового окна Configuration Parameters.

Основанный на выборке режим

В основанном на выборке режиме блок вычисляет свои выходные параметры в фиксированные интервалы, которые вы задаете. Активируйте этот режим путем установки параметра Pulse type на Sample based.

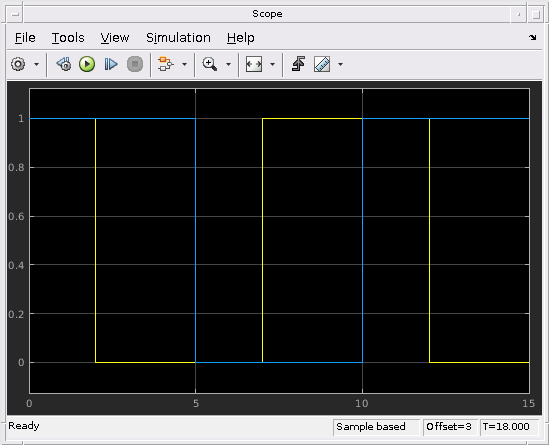

Важное различие между основанными на времени и основанными на выборке режимами - то, что в основанном на времени режиме, блок выход основан на времени симуляции, и в основанном на выборке режиме, блок выход зависит только от симуляции, запускаются, независимо от прошедшего времени симуляции.

Этот блок поддерживает семантику сброса в основанном на выборке режиме. Например, если блок Pulse Generator находится в восстановленной подсистеме, которая поражает триггер сброса, блок выходной сброс к его начальному условию.

Порты

Вывод

развернуть все

Сгенерированный сигнал импульса прямоугольной волны задан параметрами.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point

Параметры

развернуть все

Вычислительный метод, чтобы сгенерировать тип прямоугольной волны, которую этот блок генерирует, или время - или основанный на выборке. Некоторые параметры в диалоговом окне появляются в зависимости от того, выбираете ли вы основанный на времени или основанный на выборке.

Программируемое использование

Параметры блоков: PulseType
Ввод: символьный вектор
Значения: 'Time based' | 'Sample based'
Значение по умолчанию: 'Time based'

Задает, использовать ли время симуляции или внешний сигнал как источник значений для выходной переменной времени импульса. Если вы задаете внешний источник, блок отображает входной порт для соединения источника. Выходной импульс отличается можно следующим образом:

  • Use simulation time: Блок генерирует выходной импульс, где переменная времени равняется времени симуляции.

  • Use external signal: Блок генерирует выходной импульс, где переменная времени равняется значению от входного порта, который может отличаться от времени симуляции.

Программируемое использование

Параметры блоков: TimeSource
Ввод: символьный вектор
Значения: 'Use simulation time' | 'Use external signal'
Значение по умолчанию: 'Use simulation time'

Задайте амплитуду сигнала.

Программируемое использование

Параметры блоков: Amplitude
Ввод: символьный вектор
Значение: скаляр
Значение по умолчанию: '1'

Импульсный период задал в секундах, если импульсный тип основан на времени. Если импульсный тип основан на выборке, то период задан как количество шагов расчета.

Программируемое использование

Параметры блоков: Period
Ввод: символьный вектор
Значение: скаляр
Значение по умолчанию: '10'

Рабочий цикл задал как процент импульсного периода, что сигнал включен если основан на времени или как количество шагов расчета, если основанный на выборке.

Программируемое использование

Параметры блоков: PulseWidth
Ввод: символьный вектор
Значение: скаляр
Значение по умолчанию: '5'

Задержитесь, прежде чем импульс сгенерирован, задан в секундах, если импульсный тип основан на времени или как количество шагов расчета, если импульсный тип основан на выборке.

Программируемое использование

Параметры блоков: PhaseDelay
Ввод: символьный вектор
Значение: скаляр
Значение по умолчанию: '0'

Длина шага расчета для этого блока в секундах. Этот параметр появляется, только если импульсный тип блока основан на выборке. См. Настройку времени выборки.

Программируемое использование

Параметры блоков: SampleTime
Ввод: символьный вектор
Значение: скаляр
Значение по умолчанию: '0'

Установите этот флажок, чтобы вывести вектор длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.

  • Когда вы устанавливаете этот флажок, блок выводит вектор длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец. Например, блок выводит матрицу размерности 1-by-N или N-by-1.

  • Когда вы снимаете этот флажок, блок не выводит вектор длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.

Программируемое использование

Параметры блоков: VectorParams1D
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'on'

Примеры модели

Характеристики блока

Типы данных

Boolean | double | fixed point | integer | single

Прямое сквозное соединение

yes

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

|

Представлено до R2006a
