Squeeze

Удалите одноэлементные размерности из многомерного сигнала

Библиотека:
Simulink / Математические операции

Описание

Блок Squeeze удаляет одноэлементные размерности из своего многомерного входного сигнала. Одноэлементная размерность является любой размерностью, размер которой является тем. Блок Squeeze работает только с сигналами, количество которых размерностей больше два. Скаляр, вектор и матричные сигналы проходят через неизменный блок Squeeze.

Порты

Входной параметр

развернуть все

`Port_1` — Многомерный входной сигнал
многомерный сигнал

Входной сигнал, который имеет любые одноэлементные размерности, удаленные в выходе.

Вывод

развернуть все

`Port_1` — Выходной сигнал без одноэлементных размерностей
многомерный сигнал

Выходной сигнал без одноэлементных размерностей. Например, многомерный массив размера 3 1 2 изменениями в 3 2 сигнализирует. Если нет никаких одноэлементных размерностей во входе, то через входной сигнал проходят неизменный к выходу.

Примеры модели

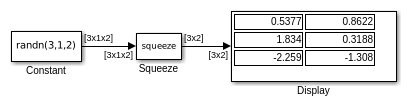

Eliminate Singleton Dimension with the Squeeze Block

Устраните размерность Singleton с блоком сжатия

Модель с помощью блока Squeeze, чтобы устранить размерность размера 1.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Reshape

Представленный в R2007b
