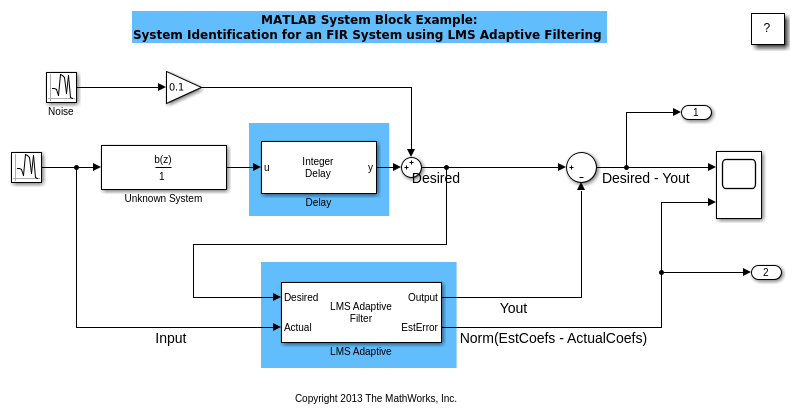

В этом примере показано, как использовать блок MATLAB System, чтобы реализовать блоки Simulink® с помощью Системы object™. Это подсвечивает два Системных блока MATLAB. Доступ к исходному коду MATLAB для каждого Системного объекта путем нажатия на гиперссылку "Source Code" от диалогового окна блока.
Блок Delay использует Системный объект, который имеет прямой проходной набор ко лжи. Это подразумевает, что Системный объект непосредственно не использует вход, чтобы вычислить выход. Поэтому блок Delay мог безопасно использоваться в системе с обратной связью, не вводя алгебраический цикл.
Блок LMS Adaptive Filter оценивает коэффициенты неизвестной системы (сформированный Неизвестными блоками Системы и Задержки). Его входные параметры являются желаемым сигналом и фактическим сигналом. Его выходные параметры являются предполагаемым сигналом и векторной нормой ошибки в предполагаемых коэффициентах.
Осциллограф отображает ошибку в предполагаемом сигнале и векторной норме ошибки в предполагаемых коэффициентах.
