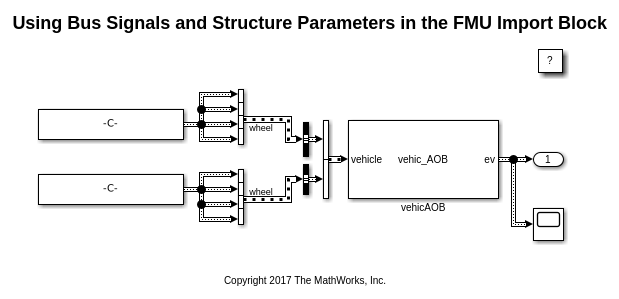

Эта модель показывает, как использовать сигналы шины и параметры структуры в блоке FMU Import. FMU поддерживает выполнение в режиме Model Exchange.
Этот файл FMU моделирует простую систему, которая вычисляет взвешенное среднее двух сигналов входной шины
, упакованных в массив шин. Каждый из сигналов входной шины содержит четыре элемента шины
. Каждый элемент шины содержит два скалярных сигнала,
и
. FMU принимает два параметра структуры,
и
, и использует их, чтобы вычислить взвешенное среднее
входных сигналов:
где
Файл FMU поддерживает режим FMI 1.0 Model Exchange.
Блок FMU Import поддерживает типы невиртуальной шины. Необходимо создать объект шины, структура которого совпадает со связанной структурой в файле FMU. При именовании структур объекта шины используйте имена переменных, заданные в modelDescription.xml файла FMU. Для получения дополнительной информации см. документацию FMU.
