В этом примере показано, как использовать Simulink® Design Optimization™, чтобы оптимизировать текущие параметры контроллера 3-фазового тиристорного конвертера. Модель использует блоки из Simscape™ и Simscape™ Electrical™.
3-фазовым тиристором управляет модулятор длительности импульса с переменным углом фазы, вычисленным ПИ-контроллером. PI Текущие усиления Регулятора настраивается, чтобы отследить ссылочные колебания постоянного тока и предела.

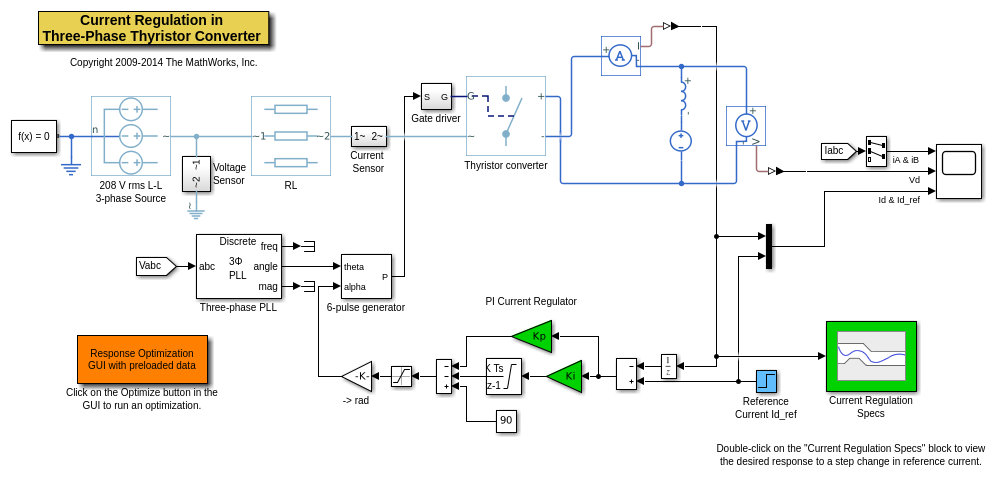

Откройте power_demo
модель с помощью команды ниже и запуска симуляция. Симуляция производит неоптимизированное текущее изменение двигателя постоянного тока и исходных данных для оптимизации.
open_system('power_demo')
Дважды кликните блок Scope, чтобы просмотреть неоптимизированный текущий ответ. Обратите внимание на то, что две фазы 3-фазового текущего источника и выходное напряжение двигателя постоянного тока также отображены в этом блоке.
Дважды кликните Current Regulation Specs
блокируйтесь, чтобы просмотреть ограничения на выход, текущий из двигателя постоянного тока.
Можно запустить Response Optimization Tool с помощью меню Analysis в Simulink или sdotool
команда в MATLAB. Можно запустить предварительно сконфигурированную задачу оптимизации в ответ Инструмент Оптимизации первым открытием модель и путем двойного клика на оранжевом блоке в нижней части модели. От Response Optimization Tool нажмите кнопку Plot Model Response, чтобы симулировать модель и показать, как хорошо первоначальный проект удовлетворяет конструктивным требованиям.

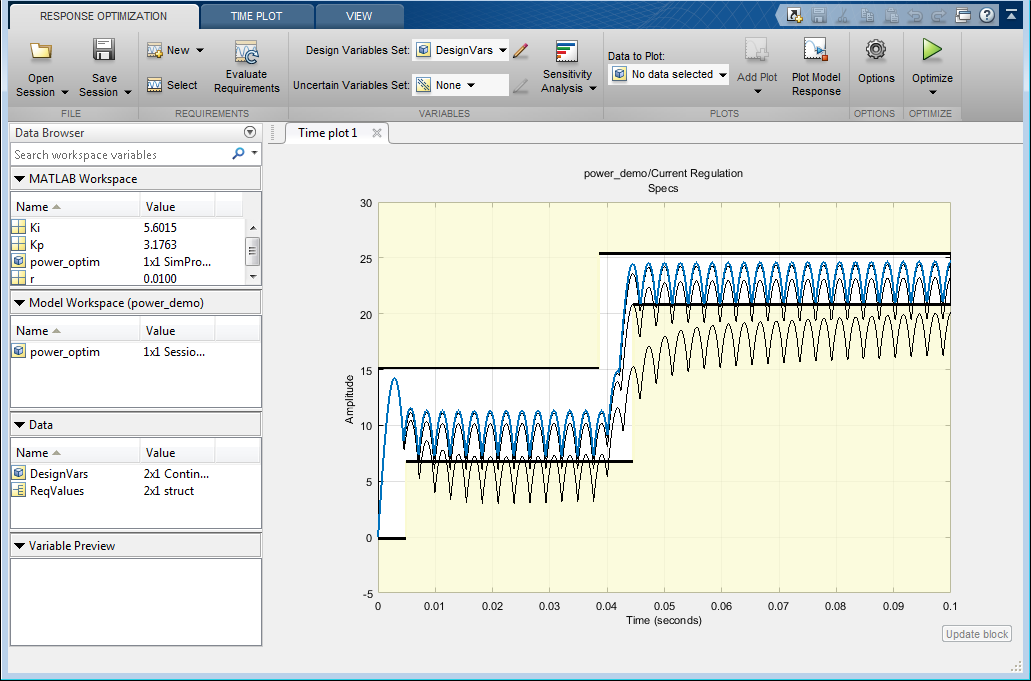

Мы запускаем оптимизацию путем нажатия кнопки Optimize от Response Optimization Tool. График обновляется, чтобы указать, что конструктивным требованиям теперь удовлетворяют.
График теперь показывает, что финал оптимизировал текущий ответ.
% Close the model bdclose('power_demo')
