Сгенерируйте код MATLAB для проблем оценки параметра (графический интерфейс пользователя)

В этом примере показано, как автоматически сгенерировать функцию MATLAB, чтобы решить задачу Оценки Параметра. Вы используете инструмент Parameter Estimation, чтобы описать задачу оценки для массового пружинного демпфера и сгенерировать код MATLAB, чтобы решить эту задачу оценки.

Проблема оценки массового демпфера Spring

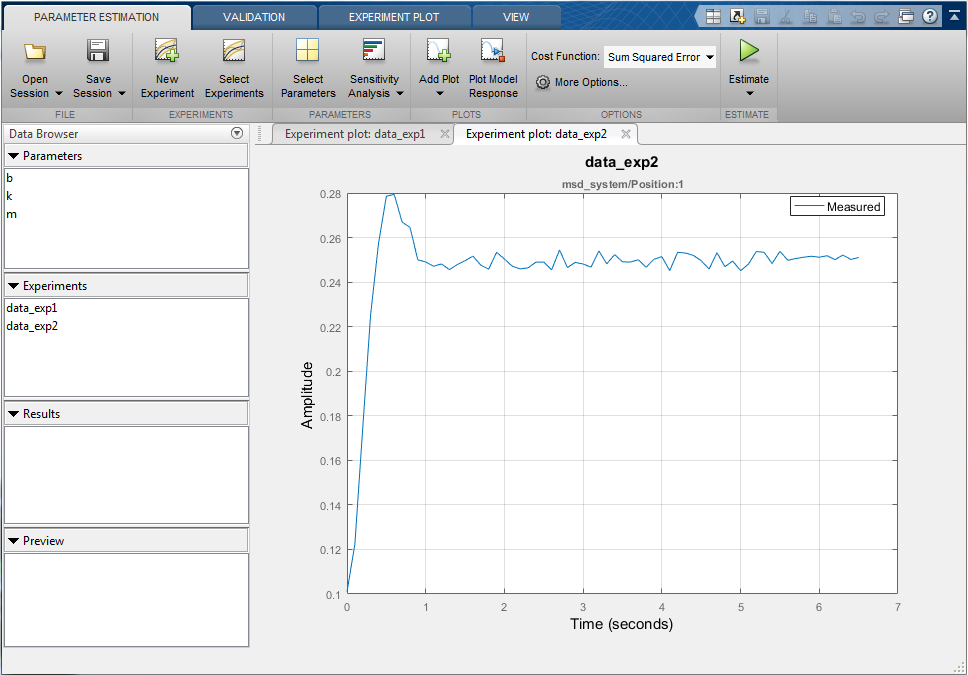

"Оценочные Параметры модели и начальные состояния" пример показывают, как использовать инструмент Parameter Estimation, чтобы оценить параметры модели массового пружинного демпфера. В этом примере мы загружаем предварительно сконфигурированный сеанс инструмента Parameter Estimation на основе того примера.

Используйте следующие команды, чтобы загрузить предварительно сконфигурированный сеанс оценки

load sdoMassSpringDamper_sdosession
spetool(SDOSessionData)

Сгенерируйте код MATLAB

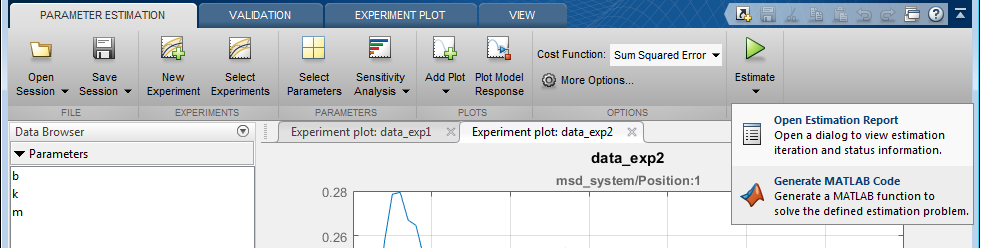

Из списка Оценок выберите Generate MATLAB Code.

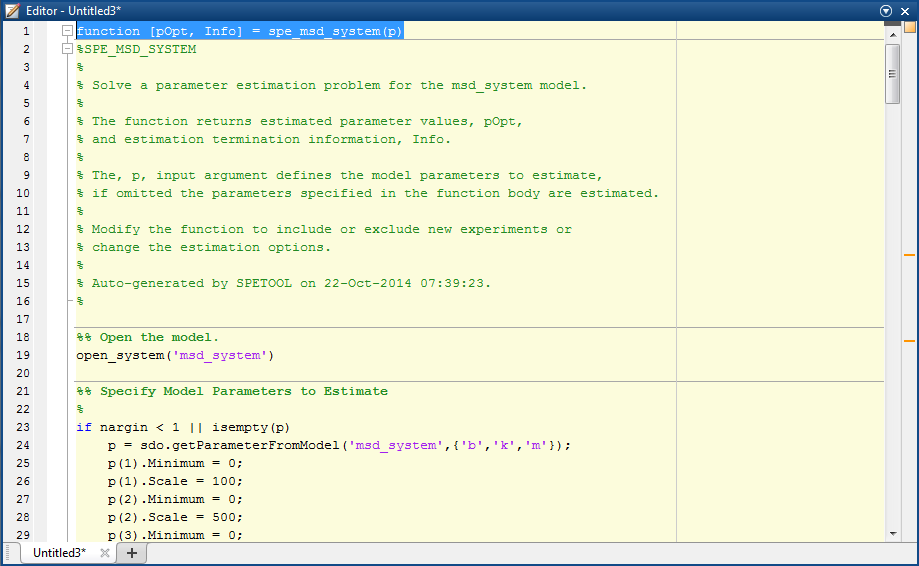

Сгенерированный код добавляется к редактору MATLAB как несохраненная функция MATLAB.

Исследуйте сгенерированный код. Значительные фрагменты кода:

  • Specify Model Parameters to Estimate - Определение параметров модели оценивается.

  • Define the Estimation Experiments - Определение измеренных и ожидаемых данных сигнала, чтобы использовать в оценке.

  • Create Estimation Objective Function - Создание анонимной функции, которая вызывает подфункциональный msd_system_optFcn, который оценивает модель с помощью каждого эксперимента и сравнивает симуляцию и измеренный эксперимент выходные параметры. Эта анонимная функция вызвана sdo.optimize в каждой итерации задачи оптимизации, чтобы решить задачу оценки.

  • Estimate the Parameters - Решите задачу оценки с помощью sdo.optimize команда.

Выберите Save из редактора MATLAB, чтобы сохранить сгенерированную функцию.

Запустите сгенерированный код

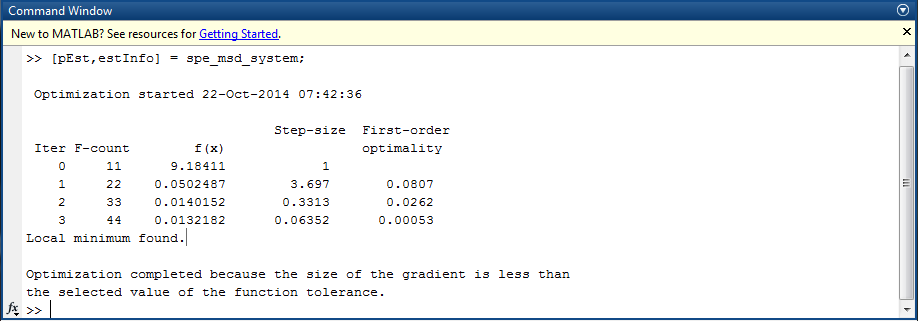

Запустите сгенерированную функцию.

Первый выходной аргумент, pOpt, содержит оптимизированные значения параметров и второй выходной аргумент, optInfo, содержит информацию об оптимизации.

Измените сгенерированный код

Вы можете:

  • Измените сгенерированный spe_msd_system функция, чтобы включать или исключить новые эксперименты или опции оценки изменения.

  • Вызовите сгенерированный spe_msd_system функция с различным набором параметров, чтобы оценить.

Для получения дополнительной информации о том, как записать, цель/ограничение функционирует, чтобы использовать с sdo.optimize команда, введите help sdoExampleCostFunction в командной строке MATLAB.

Закройте модель
