Обнаружьте целочисленное переполнение в модели с комплексными входными параметрами

В этом примере показано, как обнаружить ошибки целочисленного переполнения в модели, которая состоит из входных параметров составного типа.

Шаг 1: откройте модель

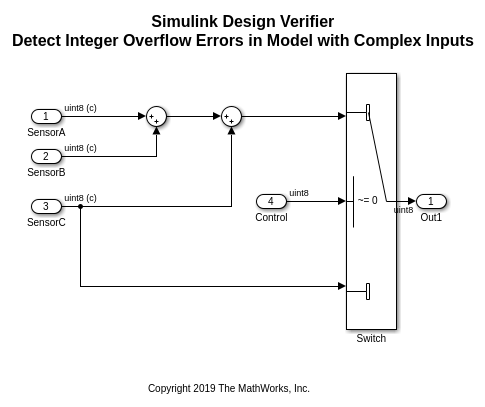

sldvexComplexInputs модель содержит SensorA, SensorB, и входные параметры комплекса SensorC и вход Control. SensorA и SensorB inports являются ограничением к Максимальному выходному значению, равному 100.

open_system('sldvexComplexInputs');

Шаг 2: выполните анализ поиска ошибок проектирования

На вкладке Apps, в верификации модели, Валидация и Тестовая группа, выбирают Design Verifier.

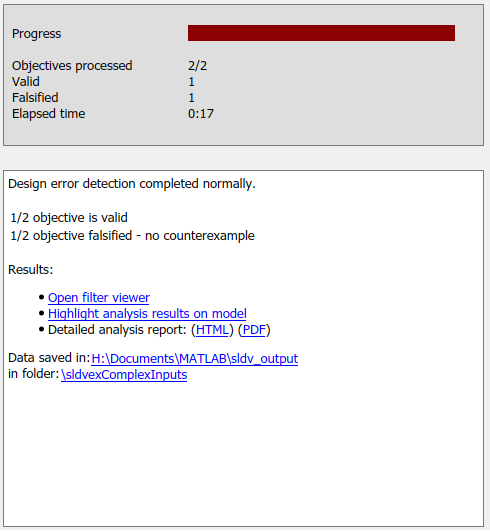

Чтобы обнаружить ошибки проектирования, нажмите Detect Design Errors. После того, как анализ завершается, отображения окна Results Summary, что одна цель допустима, и одна цель сфальсифицирована.

Шаг 3: рассмотрите результаты анализа

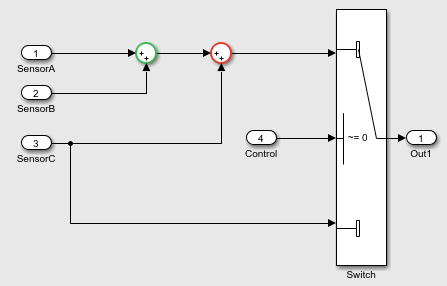

В окне Results Summary нажмите результаты анализа Highlight на модели. Блок Sum, выходные результаты которого по ошибке целочисленного переполнения подсвечены в красном.

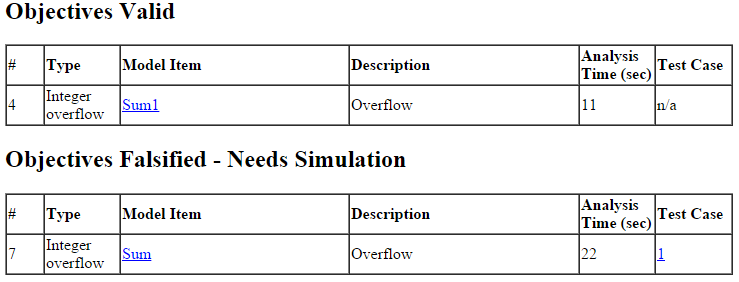

Чтобы просмотреть аналитический отчет, нажмите HTML или PDF в окне Results Summary. Глава Состояния Целей Поиска ошибок проектирования перечисляет описание допустимых и сфальсифицированных целей.

Глава Ошибок проектирования содержит входные параметры теста, который приводит к целочисленному переполнению.
