Функции генерации сигнала

В блоке Test Sequence можно сгенерировать сигналы для тестирования.

Задайте символ выходных данных в панели Data Symbols.
Используйте выходное имя с функцией генерации сигнала в тестовом ступенчатом действии.

Можно вызвать внешние функции от блока Test Sequence. Задайте функцию в скрипте на пути MATLAB^® и вызовите функцию в тестовой последовательности.

Функции синусоидального и случайного числа в тестовых последовательностях

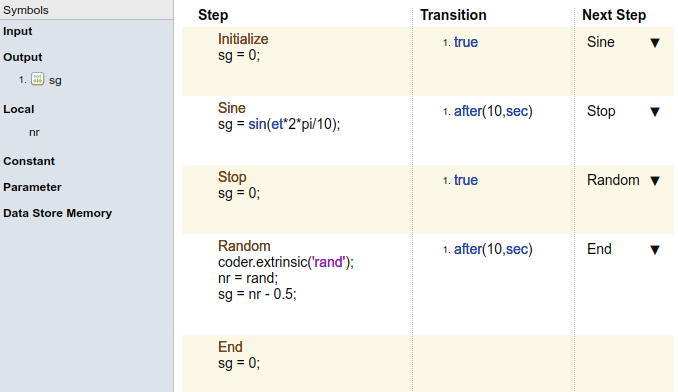

В этом примере показано, как произвести синус и тестовый сигнал случайных чисел в блоке Test Sequence.

Шаг Sine выводит синусоиду с периодом 10 секунд, заданных аргументом et*2*pi/10. Шаг Random выводит случайное число в интервале -0.5 to 0.5.

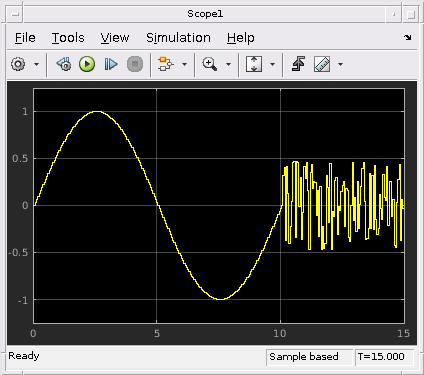

Тестовая последовательность производит sg сигнала.

Используя внешнюю функцию от тестового блока последовательности

В этом примере показано, как вызвать внешне заданную функцию от блока Test Sequence. Задайте функцию в скрипте на пути MATLAB® и вызовите функцию от тестовой последовательности.

В этом примере, шаг ReducedSine уменьшает sg сигнала использование функционального Attenuate.

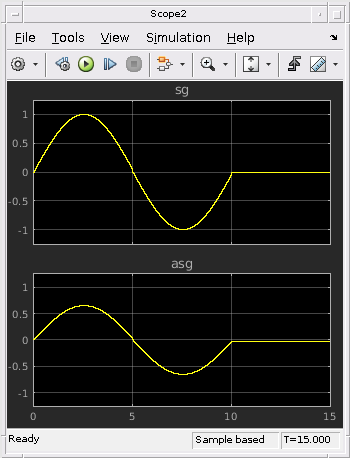

Тестовая последовательность производит sg сигнала и ослабленный asg сигнала.

Функции генерации сигнала

Некоторые функции генерации сигнала используют темпорального оператора et, который является прошедшим временем тестового шага в секундах. Масштабирование, округляясь, и другие приближения значений аргументов может влиять на функциональные выходные параметры. Общие функции генерации сигнала включают:

Функция	Синтаксис	Описание	Пример
`square`	`square(x)`	Представляет прямоугольную волну выход с периодом `1` и область значений `–1` к `1`. В интервале `0 <= x < 1`, `square(x)` возвращает значение `1` для `0 <= x < 0.5`и `–1` для `0.5 <= x < 1`.	Выведите прямоугольную волну с периодом `10` секунда: square(et/10)
`sawtooth`	`sawtooth(x)`	Представляет пилообразный выход волны с периодом `1` и область значений `–1` к `1`. В интервале `0 <= x < 1`, `sawtooth(x)` увеличения.	Выведите пилообразную волну с периодом `10` секунда: sawtooth(et/10)
`triangle`	`triangle(x)`	Представляет треугольный выход волны с периодом `1` и область значений `–1` к `1`. В интервале `0 <= x < 0.5`, `triangle(x)` увеличения.	Выведите треугольную волну с периодом `10` секунда: triangle(et/10)
`ramp`	`ramp(x)`	Представляет сигнал пандуса наклонного `1`, возвращение значения пандуса во время `x`. `ramp(et)` эффективно возвращает прошедшее время тестового шага.	Пандус один модуль в течение каждых 5 секунд теста продвигается прошедшее время: ramp(et/5)
`heaviside`	`heaviside(x)`	Представляет сигнал шага heaviside, возвращая `0` для `x < 0` и `1` для `x >= 0`.	Выведите сигнал heaviside после `5` секунды: heaviside(et-5)
`latch`	`latch(x)`	Сохраняет значение `x` в первый раз `latch(x)` оценивает на тестовом шаге, и впоследствии возвращает сохраненное значение `x`. Сбрасывает сохраненное значение `x` когда шаг выходит. Переоценивает `latch(x)` когда шаг затем активен.	Фиксируйте `b` к значению `torque`: b = latch(torque)
`sin`	`sin(x)`	Возвращает синус `x`, где `x` исчисляется в радианах.	Синусоида с периодом 10 секунд: sin(et2pi/10)
`cos`	`cos(x)`	Возвращает косинус `x`, где `x` исчисляется в радианах.	Волна косинуса с периодом 10 секунд: cos(et2pi/10)
`rand`	`rand`	Равномерно распределенные псевдослучайные значения	Сгенерируйте новые случайные значения для каждой симуляции путем объявления `rand` значение внешних параметров с `coder.extrinsic`. Присвойте случайное число локальной переменной. Например: coder.extrinsic('rand') nr = rand sg = a + (b-a)*nr
`randn`	`randn`	Нормально распределенные псевдослучайные значения	Сгенерируйте новые случайные значения для каждой симуляции путем объявления `randn` значение внешних параметров с `coder.extrinsic`. Присвойте случайное число локальной переменной. Например: coder.extrinsic('randn') nr = randn sg = nr*2
`exp`	`exp(x)`	Возвращает натуральную экспоненциальную функцию, $e^{x}$ .	Экспоненциальный сигнал, прогрессирующий в одной десятой теста, продвигается прошедшее время: exp(et/10)
