Принцип

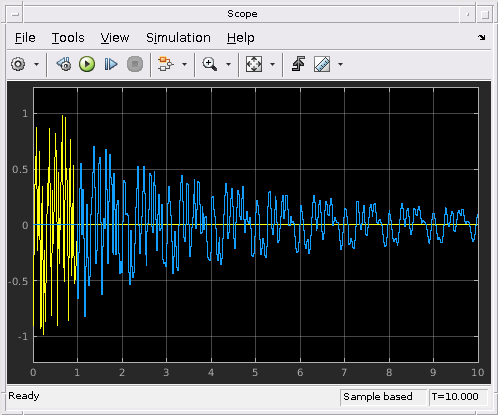

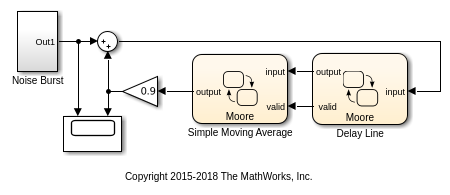

Начальный пакет белого шума производится блоком Uniform Random Number. Это возвращено в линию задержки той же длины. Скользящее среднее значение, сглаженное сигнал в каждом цикле, в то время как усиление меньше чем 1 обеспечивает устойчивость обратной связи. Они оба моделируют потери строки по каждому циклу.

Непрямое сквозное соединение

Этот пример иллюстрирует преимущества Графиков Мура в циклах. Семантика Мура гарантирует, что выходные параметры только не зависят от текущего состояния, но ни на входных параметрах, ни на следующем состоянии. Следовательно График Мура имеет непрямое сквозное соединение и может безопасно использоваться в обратной связи. Для получения дополнительной информации смотрите Алгебраические Концепции Цикла (Simulink).

Наоборот, Классические или Мучнистые Графики обеспечивают прямое сквозное соединение. Эти графики не предотвращают алгебраические циклы, если блок простоя по внешней причине не повреждает циклические зависимости. Симуляция выдала бы ошибку, если бы оба графика были Классическими или Мучнистыми графиками.
