Моделирование избыточной пары датчика Используя атомарные подграфики

Эта модель показывает, как смоделировать простую избыточную пару датчика использование Атомарных Подграфиков. Эта функция позволяет вам составлять большой график из других графиков, которые находятся в различном файле библиотеки.

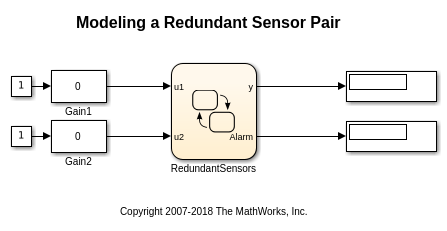

Основной график

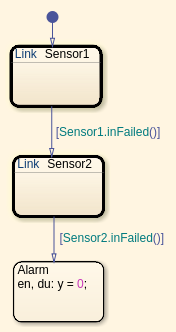

Основная диаграмма Stateflow RedundantSensors состоит из двух "соединенных атомарных подграфиков" под названием Sensor1 и Sensor2.

По умолчанию, Sensor1 активно. Это читает вход u1 и устанавливает выход y. Когда это перестало работать, мы переключаемся на Sensor2 который читает вход u2 и устанавливает выход y. Когда они оба перестали работать, мы попадаем в Alarm утвердите и произведите номинальный нулевой выход.

Sensor1 и Sensor2 "соединяются атомарные подграфики". Они смотрят и ведут себя точно так же, как нормальные состояния Stateflow за исключением того, что содержимое соединенного атомарного подграфика находится в графике в другой модели библиотеки. В этом случае оба из соединенных атомарных подграфиков соответствуют графику библиотеки sf_atomic_sensor_lib/SingleSensor.

График библиотеки

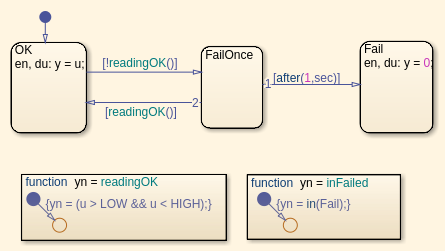

График SingleSensor моделирует один датчик, который принимает вход u датчика и предоставляет отфильтрованному датчику выход y. Это содержит логику, чтобы обнаружить ошибки из области значений. По умолчанию датчик принят, чтобы быть в OK состояния. Если чтение датчика выходит из области значений (который моделируется переходом от OK к FailOnce) и остается дефектным в течение 0,5 секунд, затем мы переходим к Fail. В этом случае датчик выводит постоянный 0. Это позволяет датчик отказам модели, но проигнорируйте очень переходные скачки в чтении датчика.

  • Переход от OK к FailOnce использует два параметра диаграммы Stateflow LOW и HIGH.

  • Существует функция верхнего уровня под названием inFailed это используется, чтобы передать контейнерному графику, является ли датчик в состоянии отказа.

Сопоставляя входные параметры, Выходные параметры и параметры

Основной график RedundantSensors имеет два входных параметров u1 и u2, в то время как график библиотеки, соответствующий соединенным атомарным подграфикам, имеет только один вход u. В этом случае мы хотим соединенный подграфик Sensor1 получить доступ к входу u1 графика и соединенный подграфик Sensor2 получить доступ к входу u2 графика. Для того, чтобы выполнить это, мы должны задать отображение для каждого экземпляра соединенного атомарного подграфика. Чтобы отредактировать отображения подграфика, щелкните правой кнопкой по атомарному подграфику и выберите Subchart Mappings из контекстного меню.

В этом диалоговом окне вы сопоставляете символы (входные параметры, выходные параметры и параметры) от основного графика до символов в графике библиотеки. Точно так же параметрам, заданным в графике библиотеки, можно дать различные значения среди различных экземпляров подграфика. Например, эта таблица приводит отображения для Sensor1 и Sensor2.

Поведение симуляции

Если вы симулируете модель, вы заметите следующее поведение:

  • Первоначально, оба входных параметров к основному графику являются нулем. Следовательно произведенный выход является нулем.

  • Когда вход u1 варьируется между-75 и 75, выход отследит u1.

  • Как только u1 вне этих границ, выход начинает отслеживать u2.

  • Когда u2 выходит за пределы области значений между-100 и 100, выход начинает производить номинальный нулевой выход.

Можно открыть эту модель и запустить симуляцию, чтобы видеть это поведение. Чтобы изменить входные параметры в график, дважды щелкают по блокам усиления и перетащить ползунки.
