Этот пример показывает простое использование данных фиксированной точки многословных в графиках Stateflow®. Можно задать данные фиксированной точки многословные на уровне графика с одним из следующих осциллографов:

Можно также передать эти данные как вводы и выводы к и от функций MATLAB®, таблиц истинности MATLAB и функций Simulink® в диаграммах Stateflow.

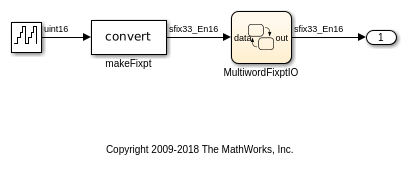

Стройте диаграмму MultiwordFixptIO берет во входе, data, это - фиксированная точка многословная и возвращает выходной параметр, out, это - также тип данных с фиксированной точкой многословный.

График задает функцию Simulink foo это объявляет, что оба его ввода и вывода фиксированной точки многословной. foo возвращает значение его входа, постепенно увеличенного постоянным значением фиксированной точки. На каждом временном шаге график MultiwordFixptIO передает свой вход foo, и присваивает выход от foo к out.
