В этом примере показано, как реализовать алгоритм обнаружения и отслеживания поверхности в Simulink® при помощи Функционального блока MATLAB®. Это сопровождает Обнаружение Поверхности и Отслеживающий Используя пример KLT Algorithm MATLAB®.
Обнаружение объектов и отслеживание важны во многих приложениях компьютерного зрения, включая распознавание активности, автомобильную безопасность и наблюдение. В этом примере вы проектируете систему в Simulink®, чтобы обнаружить поверхность в видеокадре, идентифицировать черты лица и отследить эти функции. Выходной видеокадр содержит обнаруженную поверхность и прослеженные функции. Если поверхность не отображается или идет не в фокусе, система пытается повторно получить поверхность и затем выполнить отслеживание. Этот пример спроектирован, чтобы обнаружить и отследить одну поверхность.
close

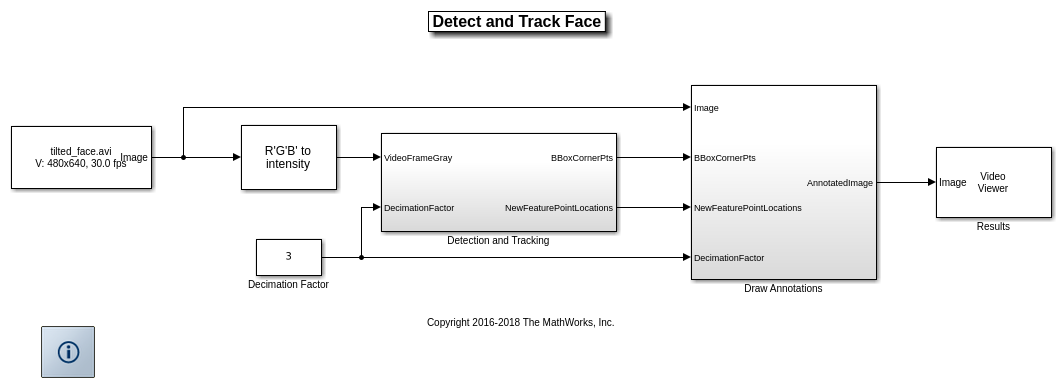

open_system('DetectAndTrackFace');
Этот пример использует блок From Multimedia File, чтобы считать видеокадры из видеофайла. Detection and Tracking
подсистема берет в видеокадре и обеспечивает ограничительную рамку для поверхности и характерных точек в ограничительной рамке как ее выход к Draw Annotations
подсистема. Эта подсистема вставляет в изображение прямоугольник для ограничительной рамки и маркеры для характерных точек.
В этом примере, видении. Система CascadeObjectDetector object™ обнаруживает местоположение поверхности в текущем видеокадре. Каскадный детектор объектов использует алгоритм обнаружения Виолы - Джонса и обученную модель классификации для обнаружения. После того, как поверхность обнаруживается, точки черты лица идентифицированы, использовав "Хорошие Функции, чтобы Отследить" метод, предложенный Ши и Томэзи.
Затем видение. Система PointTracker object™ отслеживает идентифицированные характерные точки при помощи алгоритма отслеживания функции Kanade-Lucas-Tomasi (KLT). Для каждой точки в предыдущей системе координат средство отслеживания точки пытается найти соответствующую точку в текущей системе координат. Затем функция estimateGeometricTransform оценивает перевод, вращение и шкалу между старыми точками и новыми точками. Это преобразование применяется к ограничительной рамке вокруг поверхности.
Несмотря на то, что возможно использовать каскадный детектор объектов на каждой системе координат, это в вычислительном отношении дорого. Этот метод также может не обнаружить поверхность, такой как тогда, когда предмет поворачивает или наклоняет его голову. Это ограничение прибывает из типа обученной модели классификации, используемой в обнаружении. В этом примере вы обнаруживаете поверхность однажды, и затем алгоритм KLT отслеживает поверхность через видеокадры. Обнаружение выполняется снова только, когда поверхность больше не отображается или когда средство отслеживания не может найти достаточно характерных точек.
Способность выполнить динамическое выделение памяти в блоках MATLAB function позволяет использование ранее упомянутых Системных объектов и методов в Функциональном блоке MATLAB®.

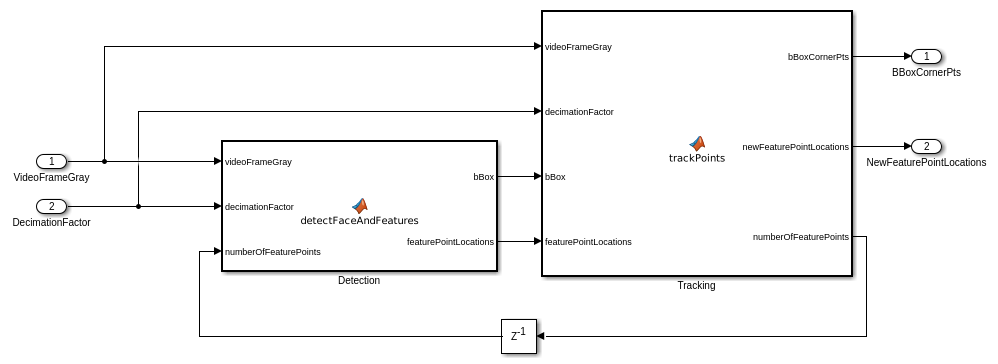

open_system('DetectAndTrackFace/Detection and Tracking')

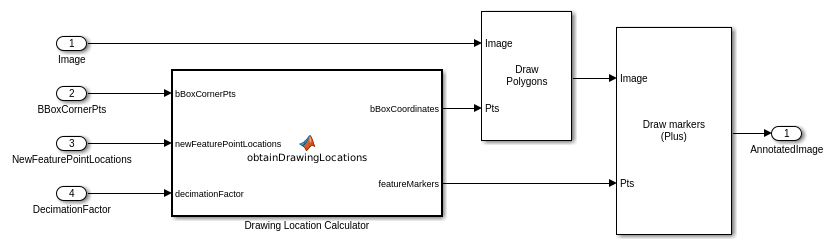

Угловые точки ограничительной рамки и местоположения характерной точки используются, чтобы привлечь выходной видеокадр. Блок Draw Shapes чертит ограничительную рамку. Характерные точки чертятся с помощью блока Draw Markers.
open_system('DetectAndTrackFace/Draw Annotations')

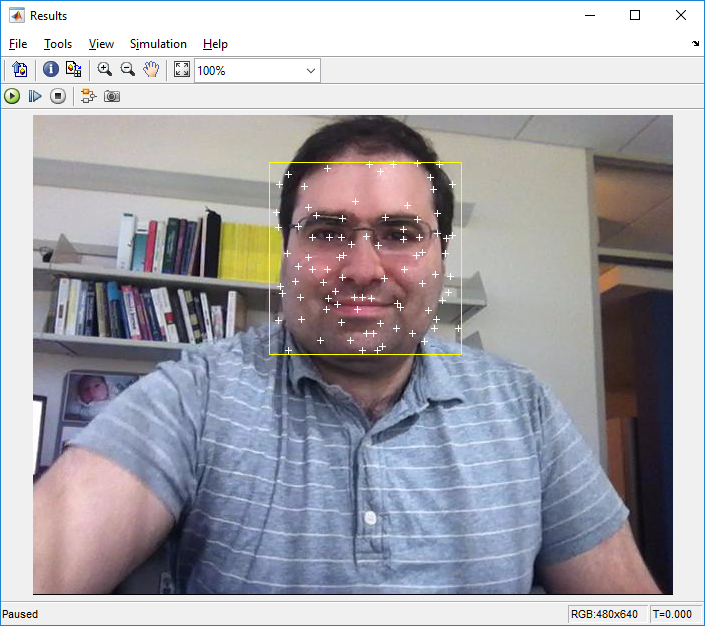

Следующее отображение показывает обнаруженную поверхность с характерными точками.

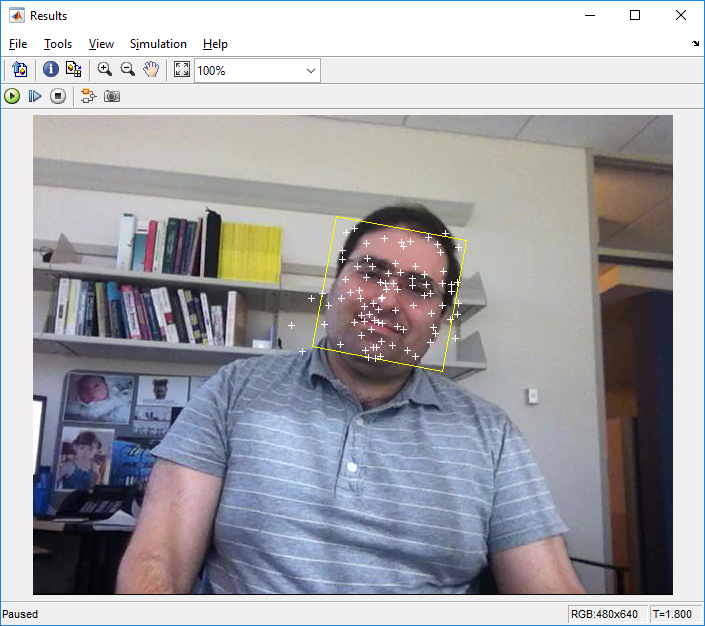

Следующее отображение показывает отслеженную поверхность и характерные точки.
Виола, Пол А. и Майкл Дж. Джонс. "Быстрое Обнаружение объектов с помощью Повышенного Каскада Простых Функций", IEEE CVPR, 2001.
Лукас, Брюс Д. и Тэкео Кэнэйд. "Итеративный регистрационный метод изображений с приложением к видению стерео". Международная объединенная конференция по искусственному интеллекту, 1981.
Лукас, Брюс Д. и Тэкео Кэнэйд. "Обнаружение и отслеживание функций точки". Технический отчет CMU CS-91 132 Университета Карнеги-Меллон, 1991.
Ши, Джиэнбо и Карло Томази. "Хорошие функции, чтобы отследить". Конференция по IEEE по компьютерному зрению и распознаванию образов, 1994.
ZKalal, Зденек, Krystian Mikolajczyk и Иржи Матас. "Прямая обратная ошибка: автоматическое обнаружение отслеживания отказов". Международная конференция по вопросам распознавания образов, 2010
