Обнаружение ребра Используя живое видео приобретение
В этом примере показано, как использовать блок From Video Device, обеспеченный Image Acquisition Toolbox™, чтобы передавать живые изображения от камеры Хамамацу C8484 в Simulink®. Метод Prewitt применяется, чтобы найти ребра объектов во входном видеопотоке.
Image Acquisition Toolbox обеспечивает функции для получения изображений и видео непосредственно в MATLAB® и Simulink от совместимого с PC оборудования обработки изображений. Можно обнаружить оборудование автоматически, сконфигурировать аппаратные свойства, предварительно просмотреть приобретение и получить изображения и видео.
Этот пример требует, чтобы Image Acquisition Toolbox и устройство получения изображений Хамамацу (C8484) запустили модель.
См. обнаружение ребра с помощью живого видео приобретения. (4 секунды)
Модель в качестве примера

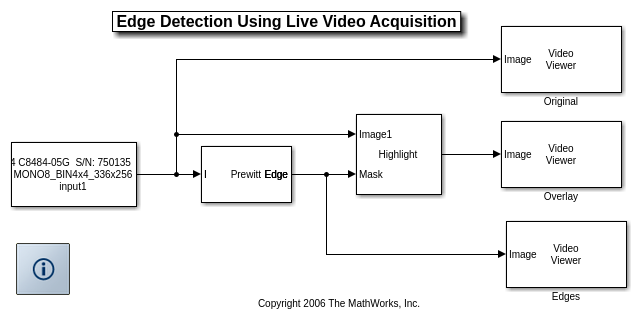

Следующий рисунок показывает модель в качестве примера использование блока From Video Device.

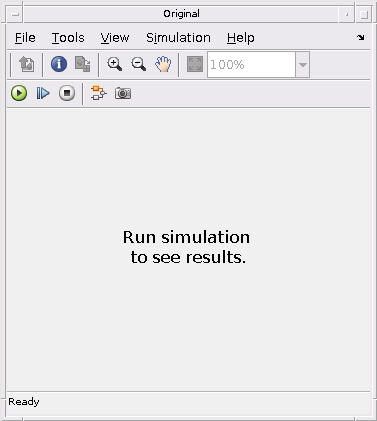

Живой ввод видео
Пример получает входное видео, живое от устройства получения изображений Хамамацу (C8484). В этом примере блок получает данные об интенсивности из камеры и выводит его в модель Simulink на каждом шаге времени симуляции.

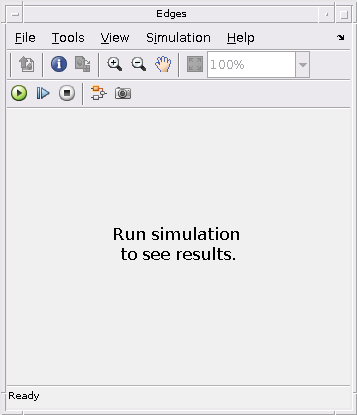

Анализ обнаружения ребра
Этот пример использует Computer Vision Toolbox™, чтобы найти ребра объектов во вводе видео. Когда вы запускаете модель, можно дважды кликнуть блок Edge Detection и настроить пороговый параметр, в то время как симуляция запускается. Чем выше вы делаете порог, тем меньшим сумма ребер пример находит в видеопотоке.
Даже при том, что камера Хамамацу использовалась в этом примере, можно обновить эту модель, чтобы использовать другие поддерживаемые устройства получения изображений. Это позволяет вам использовать ту же модель Simulink с различным оборудованием получения изображений.
