Обнаружение движения

В этом примере показано, как использовать сумму абсолютных разностей (SAD) метод для обнаружения движения в видео последовательности. Этот пример применяет SAD независимо к четырем квадрантам видео последовательности. Если движение обнаруживается в квадранте, пример подсвечивает квадрант красного цвета.

Модель в качестве примера

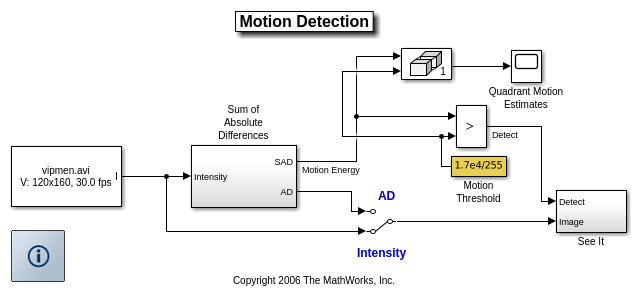

Следующий рисунок показывает модель Обнаружения Движения в качестве примера:

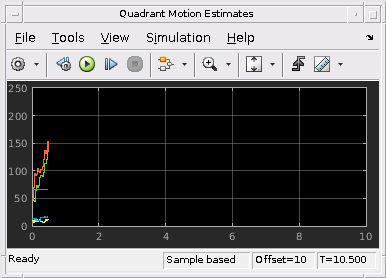

Результаты обнаружения движения

Если вы дважды кликаете блок switch так, чтобы сигнал был соединен со стороной SAD, блок Video Viewer отображает значения SAD, которые представляют абсолютное значение различия между текущим и предыдущим изображением. Когда эти значения SAD превышают пороговое значение, пример подсвечивает квадрант красного цвета.

Обратите внимание на то, что само изображение различия может быть просмотрено, вместо исходного изображения интенсивности, наряду с красным выделением движения, которое указывает, как метрика SAD работает.
