Сопоставление с образцом
В этом примере показано, как использовать 2D нормированную взаимную корреляцию в сопоставлении с образцом и целевое отслеживание.
Дважды кликните блок Edit Parameters, чтобы выбрать количество подобных целей, чтобы обнаружить. Можно также изменить располагающийся в виде пирамиды фактор. Путем увеличения его можно совпадать с целевым шаблоном к каждому видеокадру более быстро. Изменение располагающейся в виде пирамиды факторной силы требует, чтобы вы изменили Пороговое значение.
Кроме того, можно дважды кликнуть переключатель Correlation Method, чтобы задать область, в которой можно выполнить взаимную корреляцию. Относительный размер цели к входному видеокадру и располагающемуся в виде пирамиды фактору определяет, какой доменный расчет быстрее.
Модель в качестве примера

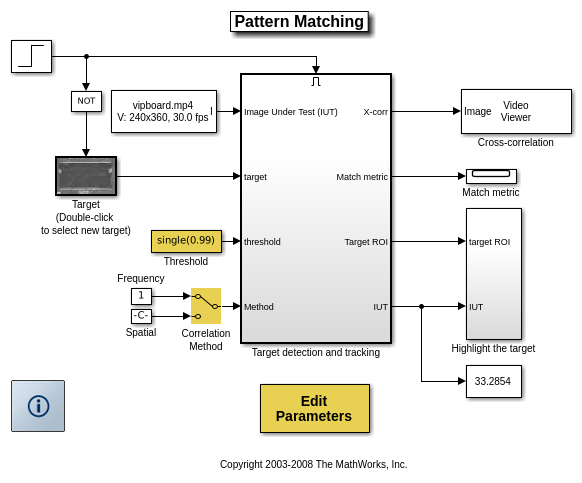

Следующий рисунок показывает модель Pattern Matching:
Результаты сопоставления с образцом

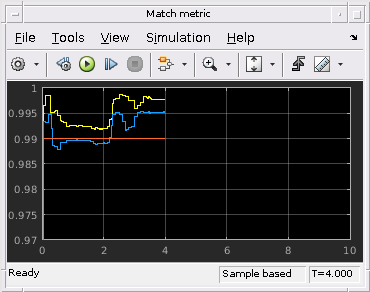

Метрическое окно Соответствия показывает изменение целевых метрик соответствия. Модель решает, что целевой шаблон присутствует в видеокадре, когда метрика соответствия превышает порог (голубая линия).

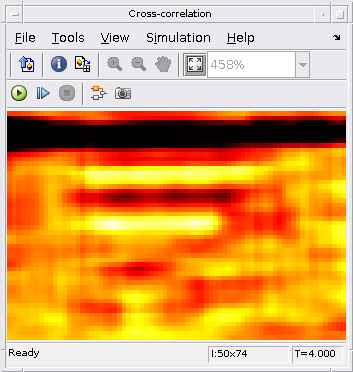

Окно Взаимной корреляции показывает результат перекрестной корреляции целевого шаблона с видеокадром. Большие значения в этом окне соответствуют местоположениям целей во входном изображении.
Окно Overlay показывает местоположения целей путем выделения их с прямоугольными видимыми областями (ROIs). Эти ROI присутствуют только, когда цели обнаруживаются в видеокадре.
