Используя данные ASAM CDFX с Simulink

Попробовать в MATLAB

В этом примере показано, как использовать калибровочные данные из CDF-файла как входные параметры к модели Simulink.

Importdata

Импортируйте калибровочные данные с помощью cdfx функция.

cdfxObj = cdfx("CDFXExampleFile.cdfx")
cdfxObj =
  CDFX with properties:

       Name: "CDFXExampleFile.cdfx"
       Path: "/tmp/BR2019bd_1276998_130124/mlx_to_docbook1/tp5b9f827c/vnt-ex88524458/CDFXExampleFile.cdfx"
    Version: "CDF20"

Инстанцируйте локальных переменных

Используйте getValue извлекать желаемые параметры в рабочее пространство MATLAB.

gainParam = getValue(cdfxObj, "ASAM.C.SCALAR.GAIN")
gainParam = 3

mapParam = getValue(cdfxObj, "ASAM.C.MAP")
mapParam = struct with fields:
    PhysicalValue: [5x5 double]
            Axis1: [1x1 struct]
            Axis2: [1x1 struct]

Модель усиления поиска

open_system("CDFXSimulinkModel.slx");
cdfxMdl = gcs
cdfxMdl =
'CDFXSimulinkModel'

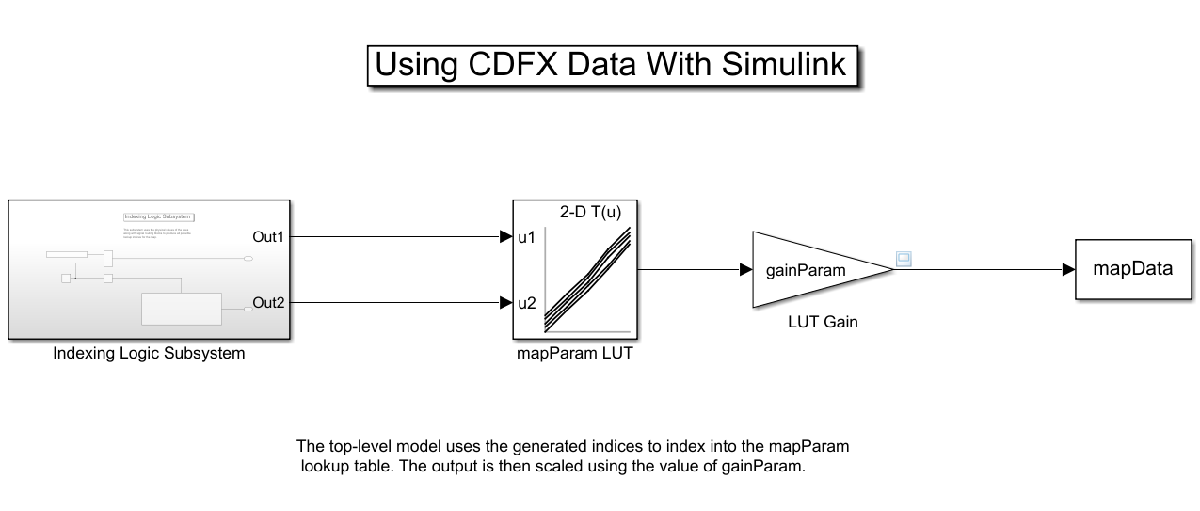

Эта модель содержит:

  • Блок двумерной интерполяционной таблицы, чтобы представлять ASAM.C.MAP параметр из файла CDFX. Поле "Table data" представляет физическое значение экземпляра, и поля "Breakpoint" представляют физические значения осей.

  • Получите блок, чтобы представлять ASAM.C.SCALAR.GAIN параметр из файла CDFX.

  • С блоком Workspace, чтобы регистрировать данные моделирования.

Индексация логической подсистемы

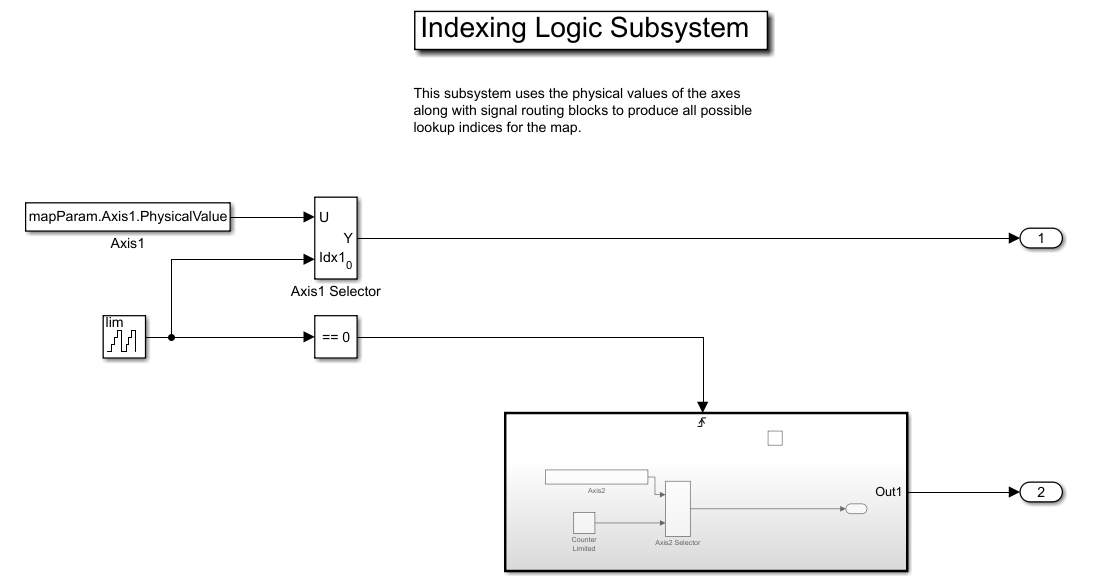

Индексирующая Логическая подсистема использует физические значения осей ASAM.C.MAP параметр, наряду с маршрутизацией сигнала блокируется и инициированная подсистема, чтобы произвести все допустимые комбинации индексов поиска. Эта настройка может быть полезной, если необходимо протестировать через полный спектр возможных входных значений калибровочного параметра.

Регистрируйте выходные данные в MATLAB

Выход симуляции отправляется MATLAB блоком To Workspace, где это хранится как объект timeseries, названный mapData. Эти данные могут теперь смотреться и визуализироваться в рабочем пространстве MATLAB.

sim(cdfxMdl);
plot(mapData)
title("Simulation Output for ASAM.C.MAP")
