Используя метки времени

Открыть скрипт

Этот пример показывает вам, как использовать Vehicle Network Toolbox™ со свойством канала CAN InitialTimestamp работать с относительными и абсолютными метками времени для сообщений CAN. Это также использует MathWorks Virtual CAN channels, соединенный в петлевой настройке.

Откройте файл базы данных

Откройте файл базы данных, чтобы получить доступ к определениям.

db = canDatabase('VehicleInfo.dbc')

db =

  Database with properties:

             Name: 'VehicleInfo'
             Path: '/tmp/BR2019bd_1170825_64229/publish_examples0/tp2f6db810/ex13648766/VehicleInfo.dbc'
            Nodes: {}
         NodeInfo: [0x0 struct]
         Messages: {'WheelSpeeds'}
      MessageInfo: [1x1 struct]
       Attributes: {'BusType'}
    AttributeInfo: [1x1 struct]
         UserData: []

Создайте каналы CAN

Создайте каналы CAN, на которых можно отправить и получить информацию.

txCh = canChannel('MathWorks','Virtual 1',1)
rxCh = canChannel('MathWorks','Virtual 1',2)
rxCh.Database = db;

txCh =

  Channel with properties:

   Device Information
            DeviceVendor: 'MathWorks'
                  Device: 'Virtual 1'
      DeviceChannelIndex: 1
      DeviceSerialNumber: 0
            ProtocolMode: 'CAN'

   Status Information
                 Running: 0
       MessagesAvailable: 0
        MessagesReceived: 0
     MessagesTransmitted: 0
    InitializationAccess: 1
        InitialTimestamp: [0x0 datetime]
           FilterHistory: 'Standard ID Filter: Allow All | Extended ID Filter: Allow All'

   Channel Information
               BusStatus: 'N/A'
              SilentMode: 0
         TransceiverName: 'N/A'
        TransceiverState: 'N/A'
       ReceiveErrorCount: 0
      TransmitErrorCount: 0
                BusSpeed: 500000
                     SJW: []
                   TSEG1: []
                   TSEG2: []
            NumOfSamples: []

   Other Information
                Database: []
                UserData: []


rxCh =

  Channel with properties:

   Device Information
            DeviceVendor: 'MathWorks'
                  Device: 'Virtual 1'
      DeviceChannelIndex: 2
      DeviceSerialNumber: 0
            ProtocolMode: 'CAN'

   Status Information
                 Running: 0
       MessagesAvailable: 0
        MessagesReceived: 0
     MessagesTransmitted: 0
    InitializationAccess: 1
        InitialTimestamp: [0x0 datetime]
           FilterHistory: 'Standard ID Filter: Allow All | Extended ID Filter: Allow All'

   Channel Information
               BusStatus: 'N/A'
              SilentMode: 0
         TransceiverName: 'N/A'
        TransceiverState: 'N/A'
       ReceiveErrorCount: 0
      TransmitErrorCount: 0
                BusSpeed: 500000
                     SJW: []
                   TSEG1: []
                   TSEG2: []
            NumOfSamples: []

   Other Information
                Database: []
                UserData: []

Создайте сообщение CAN

Можно создать сообщения CAN, чтобы отправить в сети.

msg = canMessage(db,'WheelSpeeds')

msg =

  Message with properties:

   Message Identification
    ProtocolMode: 'CAN'
              ID: 1200
        Extended: 0
            Name: 'WheelSpeeds'

   Data Details
       Timestamp: 0
            Data: [0 0 0 0 0 0 0 0]
         Signals: [1x1 struct]
          Length: 8

   Protocol Flags
           Error: 0
          Remote: 0

   Other Information
        Database: [1x1 can.Database]
        UserData: []

Запустите каналы CAN

Чтобы начать использовать каналы в передаче и получать операции, разместите их онлайн.

start(rxCh)
start(txCh)

Отправьте сообщения CAN

transmit функция отправляет сообщения на сеть. Используйте pause задержать передачи. Обновите данные сигнала каждая передача.

msg.Signals.LF_WSpeed = 10;
transmit(txCh,msg)
pause(1);
msg.Signals.LF_WSpeed = 20;
transmit(txCh,msg)
pause(2);
msg.Signals.LF_WSpeed = 30;
transmit(txCh,msg)
pause(3);
msg.Signals.LF_WSpeed = 40;
transmit(txCh,msg)
pause(1);
msg.Signals.LF_WSpeed = 50;
transmit(txCh,msg)

Получите сообщения CAN

receive функция получает информацию из представления канала, обменивающегося сообщениями, это произошло в сети.

stop(rxCh)
stop(txCh)
msgRx = receive(rxCh,Inf,'OutputFormat','timetable')

msgRx =

  5x8 timetable

        Time         ID     Extended         Name             Data        Length      Signals       Error    Remote
    ____________    ____    ________    _______________    ___________    ______    ____________    _____    ______

    0.016844 sec    1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    1.0278 sec      1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    3.0355 sec      1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    6.045 sec       1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    7.0466 sec      1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false

Смотрите данные сигнала

Посмотрите детали полученных сообщений, включая метки времени и значение сигналов. Обратите внимание на то, что установите метку времени, значения относительны со времени начала канала CAN.

signalTimetable = canSignalTimetable(msgRx)
plot(signalTimetable.Time,signalTimetable.LF_WSpeed,'x')

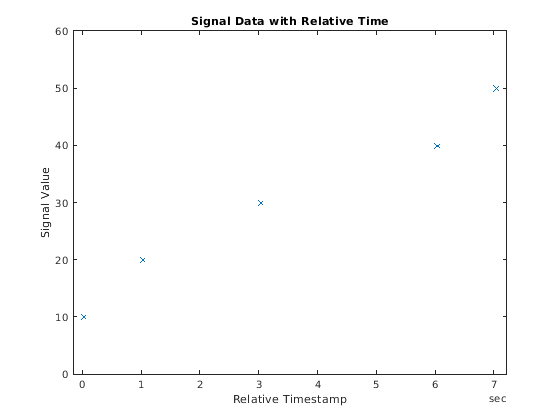

title('Signal Data with Relative Time','FontWeight','bold')
xlabel('Relative Timestamp')
ylabel('Signal Value')
ylim([0 60])

signalTimetable =

  5x4 timetable

        Time        LR_WSpeed    RR_WSpeed    RF_WSpeed    LF_WSpeed
    ____________    _________    _________    _________    _________

    0.016844 sec      -100         -100         -100          10
    1.0278 sec        -100         -100         -100          20
    3.0355 sec        -100         -100         -100          30
    6.045 sec         -100         -100         -100          40
    7.0466 sec        -100         -100         -100          50

Смотрите свойство InitialTimestamp

Просмотрите InitialTimestamp свойство канала CAN получения. Это - значение datetime, которое дает абсолютное время того, когда канал был запущен.

rxCh.InitialTimestamp

ans =

  datetime

   26-Jul-2019 14:49:50

Анализируйте данные с абсолютными метками времени

Относительные метки времени каждого сообщения и свойства InitialTimestamp объединяются, чтобы применить абсолютные временные стоимости к каждому сообщению или сигналу, содержавшему в.

msgRx.Time = msgRx.Time + rxCh.InitialTimestamp
signalTimetable = canSignalTimetable(msgRx)
figure
plot(signalTimetable.Time,signalTimetable.LF_WSpeed,'x')
title('Signal Data with Absolute Time','FontWeight','bold')
xlabel('Absolute Timestamp')
ylabel('Signal Value')
ylim([0 60])

msgRx =

  5x8 timetable

            Time             ID     Extended         Name             Data        Length      Signals       Error    Remote
    ____________________    ____    ________    _______________    ___________    ______    ____________    _____    ______

    26-Jul-2019 14:49:50    1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    26-Jul-2019 14:49:51    1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    26-Jul-2019 14:49:53    1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    26-Jul-2019 14:49:56    1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false
    26-Jul-2019 14:49:57    1200     false      {'WheelSpeeds'}    {1x8 uint8}      8       {1x1 struct}    false    false


signalTimetable =

  5x4 timetable

            Time            LR_WSpeed    RR_WSpeed    RF_WSpeed    LF_WSpeed
    ____________________    _________    _________    _________    _________

    26-Jul-2019 14:49:50      -100         -100         -100          10
    26-Jul-2019 14:49:51      -100         -100         -100          20
    26-Jul-2019 14:49:53      -100         -100         -100          30
    26-Jul-2019 14:49:56      -100         -100         -100          40
    26-Jul-2019 14:49:57      -100         -100         -100          50
