Тест и измерение

5G генерация сигналов NR, визуализация и анализ производительности передатчика

5G Toolbox™ предусматривает возможности генерации сигналов и анализа.

  • Сгенерируйте, повредите и визуализируйте восходящие и нисходящие формы волны, тестовые модели и FRCs программно или при помощи приложения 5G Waveform Generator.

  • Проанализируйте качество формы волны и получите метрики. Например, можно измерить величину вектора ошибок (EVM), смежное отношение утечки канала (ACLR), и получить метрики качества на основе сигналов ссылки информации о состоянии канала (CSI-RS).

  • Охарактеризуйте удар нарушений РФ в передатчиках NR и получателях.

Приложения

5G Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте 5G формы волны NR

Рекомендуемые примеры

5G NR Downlink Carrier Waveform Generation

5G генерация сигналов поставщика услуг нисходящего канала NR

Создайте форму волны DL, содержащую пакет SS, PDSCH и DM-RS/PT-RS, PDCCH и DM-RS, CSI-RS, со смешанным SCS и несколькими BWPs.

Открыть скрипт
5G NR Uplink Carrier Waveform Generation

5G генерация сигналов поставщика услуг восходящего канала NR

Создайте форму волны UL, содержащую PUSCH и DM-RS/PT-RS, PUCCH и DM-RS, SRS, со смешанным SCS и несколькими BWPs.

Открыть скрипт

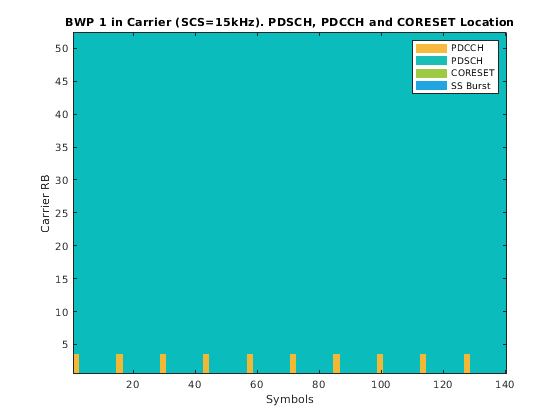

5G NR-TM and FRC Waveform Generation

5G NR-TM и генерация сигналов FRC

Используйте код MATLAB®, чтобы сгенерировать стандартно-совместимый 5G тестовые модели NR, передать в нисходящем направлении FRCs и восходящий FRCs для FR1 и FR2.

Скрипт Open Live Script
App-Based 5G NR-TM and FRC Waveform Generation

Основанный на приложении 5G NR-TM и генерация сигналов FRC

Используйте приложение 5G Waveform Generator, чтобы сгенерировать стандартно-совместимый 5G тестовые модели NR, передать в нисходящем направлении FRCs и восходящий FRCs для FR1 и FR2.

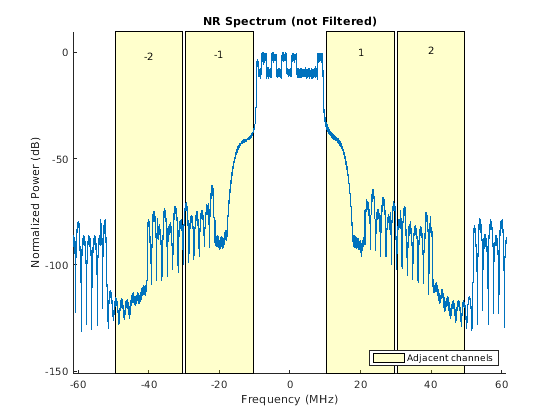

5G NR Downlink ACLR Measurement

5G нисходящий канал NR измерение ACLR

Измерьте ACLR для 5G тестовые модели NR в FR1 и FR2.

Скрипт Open Live Script

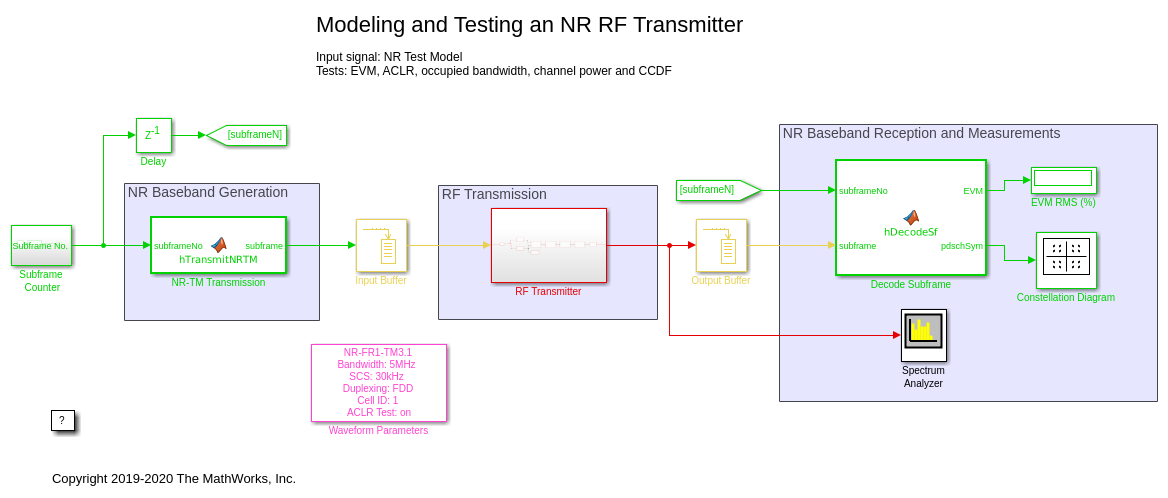

Modeling and Testing an NR RF Transmitter

Моделирование и тестирование NR передатчик РФ

Охарактеризуйте удар нарушений РФ, таких как неустойчивость IQ, шум фазы и нелинейность PA в NR передатчик РФ.

Открыть скрипт

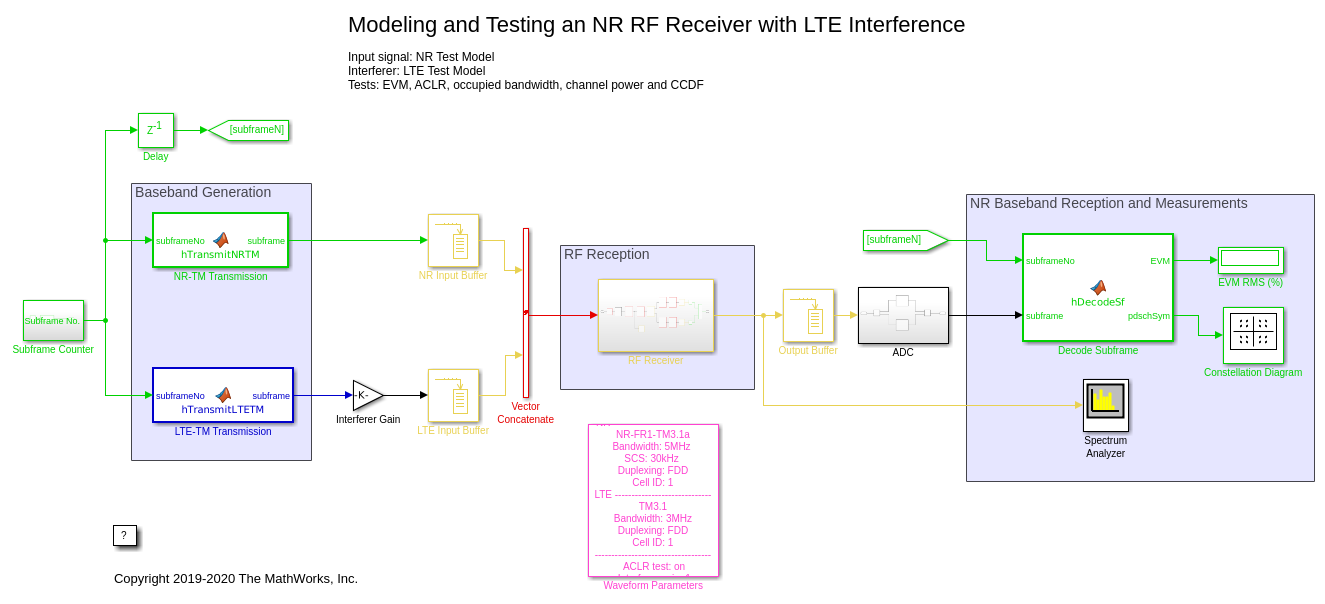

Modeling and Testing an NR RF Receiver with LTE Interference

Моделирование и тестирование NR получатель РФ с интерференцией LTE

Охарактеризуйте удар нарушений РФ форм волны NR-TM при сосуществовании с формами волны LTE.

Открытая модель

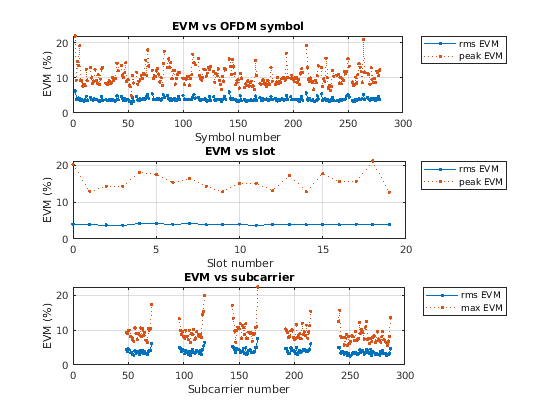

EVM Measurement of 5G NR-TM Waveforms

Измерение EVM 5G формы волны NR-TM

Измерьте величину вектора ошибок (EVM) тестовых моделей NR с фазой шумовые и нарушения нелинейности без памяти.

Открыть скрипт

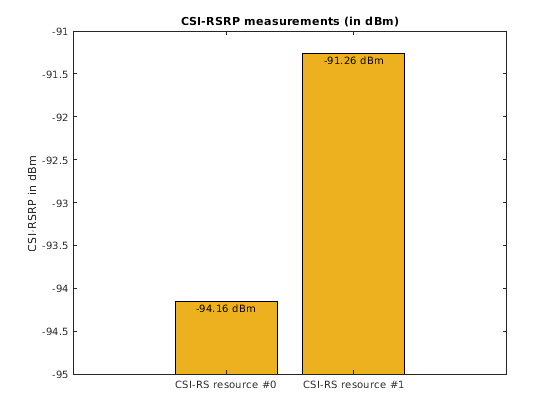

5G NR CSI-RS Measurements

5G измерения NR CSI-RS

Узнать, как измерять CSI-RSRP, CSI-RSSI и CSI-RSRQ с помощью CSI-RS.

Скрипт Open Live Script
