COESA Atmosphere Model

Реализуйте 1976 COESA более низкая атмосфера

Библиотека:
Aerospace Blockset / Среда / Атмосфера

Описание

Блок COESA Atmosphere Model реализует математическое представление 1 976 Комитетов по Расширению Стандартной Атмосферы (COESA) стандарт, Соединенных Штатов понижает атмосферные значения для абсолютной температуры, давления, плотности и скорости звука для входной высоты геопотенциала.

COESA Atmosphere Model, Non-Standard Day 210C и блоки Non-Standard Day 310 являются идентичными блоками. Когда сконфигурировано для COESA Atmosphere Model, блок реализует математическое представление COESA. Когда сконфигурировано для Non-Standard Day 210C, блок реализует климатические данные MIL-STD-210C. Когда сконфигурировано для Non-Standard Day 310, блок реализует MIL-HDBK-310 климатические данные.

Ниже 32 000 метров (приблизительно 104 987 футов) американская Стандартная Атмосфера идентична со Стандартной Атмосферой Международной организации гражданской авиации (ICAO).

Метки порта блока COESA Atmosphere Model изменяются на основе модулей ввода и вывода, выбранных из списка Units.

Ограничения

Ниже геопотенциальной высоты 0 м (0 футов) и выше геопотенциальной высоты 84 852 м (приблизительно 278 386 футов), температурные значения экстраполируются линейно, и значения давления экстраполируются логарифмически. Плотность и скорость звука вычисляются с помощью совершенного газового отношения.

Порты

Входной параметр

развернуть все

`Port_1` — Геопотенциальная высота
скаляр | массив

Геопотенциальная высота в виде скаляра или массива, в заданных модулях.

Типы данных: double

Вывод

развернуть все

`Port_1` — Температура
скаляр | массив

Температура в виде скаляра или массива, в заданных модулях.

Типы данных: double

`Port_2` — Скорость звука
скаляр | массив

Скорость звука в виде скаляра или массива, в заданных модулях.

Типы данных: double

`Port_3` — Давление воздуха
скаляр | массив

Давление воздуха в виде скаляра или массива, в заданных модулях.

Типы данных: double

`Port_4` — Воздушная плотность
скаляр | массив

Воздушная плотность в виде скаляра или массива, в заданных модулях.

Типы данных: double

Параметры

развернуть все

`Units` — Модули ввода и вывода
`Metric (MKS)` (значение по умолчанию) | `English (Velocity in ft/s)` | `English (Velocity in kts)`

Модули ввода и вывода в виде:

Модули	Высота	Температура	Скорость звука	Давление воздуха	Воздушная плотность
`Metric (MKS)`	Метры	Кельвин	Метры в секунду	Паскаль	Килограммы на кубический метр
`English (Velocity in ft/s)`	Футы	Степени Rankine	Ноги в секунду	Сила фунта на квадратный дюйм	Отложите на кубический фут
`English (Velocity in kts)`	Футы	Степени Rankine	Узлы	Сила фунта на квадратный дюйм	Отложите на кубический фут

Программируемое использование

Параметры блоков: units

Ввод: символьный вектор

Значения: 'Metric (MKS)' | 'English (Velocity in ft/s)' | 'English (Velocity in kts)'

Значение по умолчанию: 'Metric (MKS)'

`Specification` — Тип модели атмосферы
`1976 COESA-extended U.S. Standard Atmosphere` (значение по умолчанию) | `MIL-HDBK-310` | `MIL-STD-210C`

Тип модели атмосферы в виде 1976 COESA-extended U.S. Standard Atmosphere, MIL-HDBK-310, или MIL-STD-210C. Для MIL-HDBK-310 и MIL-STD-210C опции:

`MIL-HDBK-310`	Этот выбор соединяется с блоком Non-Standard Day 310. Смотрите ссылку блока для получения дополнительной информации. Выбор `MIL-HDBK-310` включает параметрам Atmospheric model type, Extreme parameter, Frequency of occurrence и Altitude of extreme value.
`MIL-STD-210C`	Этот выбор соединяется с блоком Non-Standard Day 210C. Смотрите ссылку блока для получения дополнительной информации. Выбор `MIL-HDBK-310` включает параметрам Atmospheric model type, Extreme parameter, Frequency of occurrence и Altitude of extreme value.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C включает эти параметры:

Atmospheric model type
Extreme parameter
Frequency of occurrence
Altitude of extreme value

Программируемое использование

Параметры блоков: spec

Ввод: символьный вектор

Значения: '1976 COESA-extended U.S. Standard Atmosphere' | 'MIL-HDBK-310' | 'MIL-STD-210C'

Значение по умолчанию: '1976 COESA-extended U.S. Standard Atmosphere'

`Atmospheric model type` — Тип модели
`Profile` (значение по умолчанию) | `Envelope`

Представление атмосферного типа модели в виде:

Profile Реалистические атмосферные профили сопоставлены с экстремальными значениями на заданных высотах. Рекомендуемый для симуляции транспортных средств, вертикально пересекающих атмосферу или когда общее влияние атмосферы необходимо.

Envelope Экстремальное значение использования атмосферные значения на каждой высоте. Рекомендуемый для транспортных средств только горизонтально пересечение атмосферы без большого изменения в высоте.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C для Specification параметр включает этот параметр.
Выбор Profile включает параметр Attitude of extreme value.

Программируемое использование

Параметры блоков: model

Ввод: символьный вектор

Значения: 'Profile' | 'Envelope'

Значение по умолчанию: 'Profile'

`Extreme parameter` — Тип модели
`High temperature` (значение по умолчанию) | `Low temperature` | `High density` | `Low density` | `High pressure` | `Low pressure`

Атмосферный параметр, который является экстремумом.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C для Specification параметр включает этот параметр.
High pressure и Low pressure опции появляются только, когда Atmospheric model type установлен в Envelope.

Программируемое использование

Параметры блоков: profile_var

Ввод: символьный вектор

Значение по умолчанию: 'High temperature'

`Frequency of occurrence` — Тип модели
1% (значение по умолчанию) | `Extreme values`| 5% | 10% | 20%

Процент времени значения произошел бы.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C для Specification параметр включает этот параметр.
Extreme values, 5%, и 20% доступны только когда Envelope выбран для Атмосферного типа модели.
1% и 10% всегда доступны.

Программируемое использование

Параметры блоков: profile_percent

Ввод: символьный вектор

Значения: 'Extreme values'| '1%' | '5%' | '10%' | '20%'

Значение по умолчанию: '1%'

`Altitude of extreme value` — Геометрическая высота
`5 km (16404 ft)` (значение по умолчанию) | `10 km (32808 ft)` | `20 km (65617 ft)` | `30 km (98425 ft)` | `40 km (131234 ft)`

Геометрическая высота, на которой экстремумы происходят в виде 5 km (16404 ft), 10 km (32808 ft), 20 km (65617 ft), 30 km (98425 ft), или 40 km (131234 ft).

Зависимости

Этот параметр появляется, если Atmospheric model type установлен в Profile.

Программируемое использование

Параметры блоков: profile_alt

Ввод: символьный вектор

Значения: 5 km (16404 ft) | 10 km (32808 ft) | 20 km (65617 ft) | 30 km (98425 ft) | 40 km (131234 ft)

Значение по умолчанию: 40 km (131234 ft)

`Action for out-of-range input` — Из области значений блокируйте поведение
`Warning` (значение по умолчанию) | `None` | `Error`

Из области значений блокируйтесь, поведение в виде следует.

Действие	Описание
`None`	Никакое действие.
`Warning`	Предупреждая в Командном окне MATLAB^®, симуляция модели продолжается.
`Error` (значение по умолчанию)	MATLAB возвращает исключение, остановки симуляции модели.

Программируемое использование

Параметры блоков: action

Ввод: символьный вектор

Значения: 'None' | 'Warning' | 'Error'

Значение по умолчанию: 'Warning'

Примеры модели

True Airspeed from Indicated Airspeed Calculation

Истинная скорость полета от обозначенного вычисления скорости полета

Как вычислить истинную скорость полета из обозначенной скорости полета с помощью блока Ideal Airspeed Correction. Блоки Aerospace Blockset™ обозначаются в красном.

Открытая модель

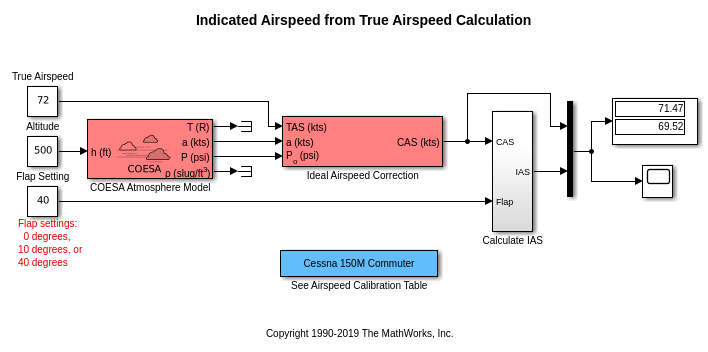

Indicated Airspeed from True Airspeed Calculation

Обозначенная скорость полета от истинного вычисления скорости полета

Как вычислить обозначенную скорость полета из истинной скорости полета с помощью блока Ideal Airspeed Correction. Блоки Aerospace Blockset™ обозначаются в красном.

Открытая модель

Ссылки

[1] Американская стандартная атмосфера., Вашингтон, округ Колумбия: американская государственная типография, 1976.
