Этот пример показывает вам, как использовать Simulink® и Communications Toolbox™, чтобы считать служебные метры путем обработки сигналов Стандартного сообщения потребления (SCM) или Сообщения интервальных данных (IDM), испускаемых метрами. Можно использовать или зарегистрированные данные из файла или получить беспроводные сигналы в режиме реального времени с помощью Радио RTL-SDR или Радио ADALM-PLUTO.
Чтобы запустить этот пример с помощью зарегистрированных данных из файла, вам нужно следующее программное обеспечение:
Чтобы получить сигналы в режиме реального времени, вам также нужно одно из следующих устройств SDR и соответствующего Дополнения пакета поддержки:
Радио RTL-SDR и соответствующее программное обеспечение Communications Toolbox Support Package для Радио RTL-SDR
Радио ADALM-PLUTO и соответствующее программное обеспечение Communications Toolbox Support Package для Радио ADALM-PLUTO
Для полного списка Communications Toolbox поддерживаемые платформы SDR обратитесь к разделу Supported Hardware страницы открытия Программно определяемого радио (SDR).
Для введения в SCM/IDM сигнальная схема и технология AMR для метров утилиты чтения, обратитесь к Автоматическому Чтению Метра Используя пример MATLAB.

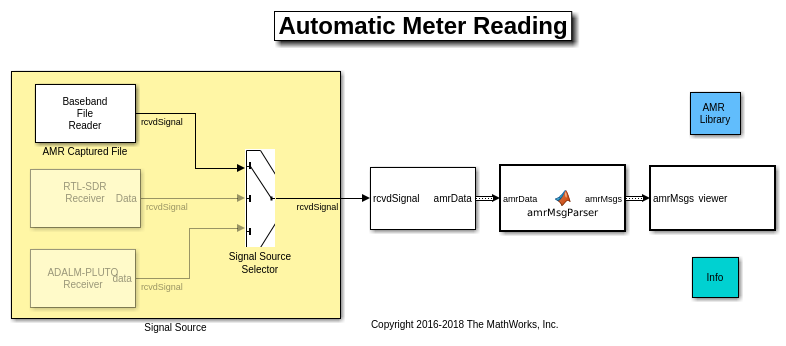

Следующая блок-схема обобщает структуру получателя. Обработка имеет четыре основных части: Источник Сигнала, Физический уровень, передает Синтаксический анализатор и Средство просмотра Данных.
Источник сигнала
Этот пример может использовать три источника сигнала:
''Файл'': Беспроводные сигналы, записанные в файл и, читают использование блока Baseband File Reader в 1.0 членах Шотландского парламента
''Радио RTL-SDR'': радио RTL-SDR на уровне частоты дискретизации 1.0 членов Шотландского парламента
''Радио ADALM-PLUTO'': радио ADALM-PLUTO на уровне частоты дискретизации 1.0 членов Шотландского парламента
Если вы присваиваете ''RTL-SDR'' или ''ADALM-PLUTO'' как источник сигнала, пример ищет ваш компьютер радио, вы задали, или радио RTL-SDR в радиообращении '0' или радио ADALM-PLUTO в радиообращении 'usb:0' и используете его в качестве источника сигнала.
Физический уровень

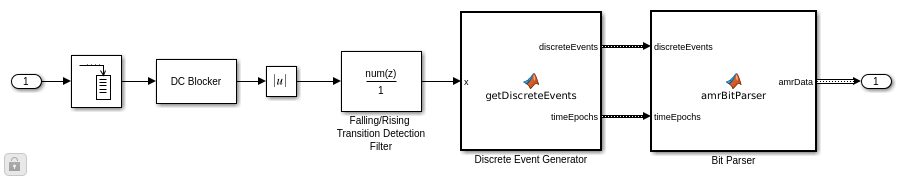

Основополосные выборки, полученные от источника сигнала, обрабатываются физическим уровнем (PHY), чтобы произвести пакеты, которые содержат SCM или информацию IDM. Эта схема показывает, что физический уровень получает обработку.
Передайте синтаксический анализатор
Для допустимого сообщения биты затем анализируются в определенные поля или IDM или формата SCM. Этот пример может проанализировать и формат SCM и формат IDM.
Средство просмотра данных
Средство просмотра данных показывает декодируемый SCM или сообщения IDM на графическом интерфейсе пользователя (GUI). Поскольку каждый успешно декодировал SCM/IDM, товарный тип, ID метра, информацию о потреблении и время получения показывают. Когда данные собираются и декодируются, списки приложений информация, декодируемая из этих сообщений в табличной форме. Таблица приводит только уникальные идентификаторы метра с их последней информацией о потреблении.
Можно также изменить ID метра и запустить логгирование текстового файла с помощью графический интерфейса пользователя.
ID метра - Изменение ID метра от 0, который является значением по умолчанию и резервируется для отображения всех обнаруженных метров к определенному ID метра, который требуется быть отображенными.
Данные логов к файлу - Сохраняют декодируемые сообщения в файле TXT. Можно использовать сохраненные данные в обработке сообщения.

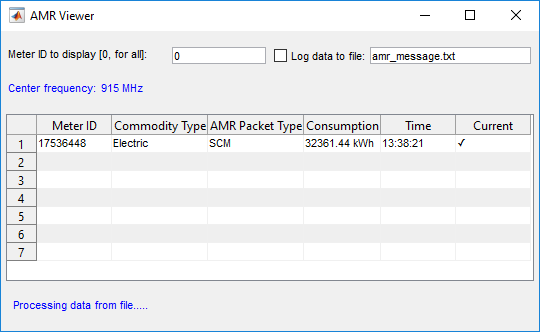

Следующие фигуры иллюстрируют, как графический интерфейс пользователя отображает показания метра.
Файл данных, сопровождающий пример, имеет чтение только одного метра и был получен на центральной частоте 915 МГц. Используя радио RTL-SDR, пример отобразит показания от нескольких метров, когда это будет запущено в течение более длинного периода в жилом окружении.

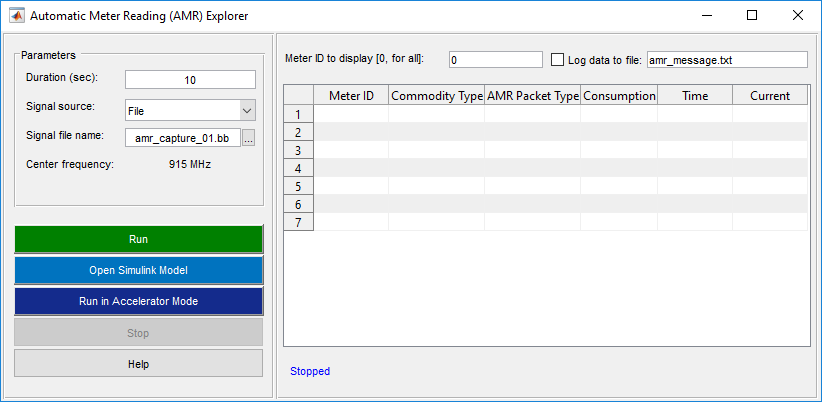

Можно далее исследовать сигналы AMR с помощью пользовательского интерфейса AMRSimulinkExampleApp. Это приложение позволяет вам выбирать источник сигнала и изменять центральную частоту радио RTL-SDR. Чтобы запустить приложение, введите AMRSimulinkExampleApp в Окне Команды MATLAB или щелкните по ссылке. Этот пользовательский интерфейс показывают в следующем рисунке.
Автоматическое чтение метра, http://en.wikipedia.org/wiki/Encoder_receiver_transmitter, 2016.
Метры Электричества Itron, http://www.itron.com/na/industries/electricity, 2017.
