Постройте сигнальные созвездия

Создайте схему созвездия с 16 PSK

В этом примере показано, как построить созвездие PSK, имеющее 16 точек.

Установите параметры для модуляции с 16 PSK без смещения фазы и бинарного отображения символа.

M = 16;             % Modulation alphabet size
phOffset = 0;       % Phase offset
symMap = 'binary';  % Symbol mapping (either 'binary' or 'gray')

Создайте объект модулятора.

pskModulator = comm.PSKModulator(M,phOffset,'SymbolMapping',symMap);

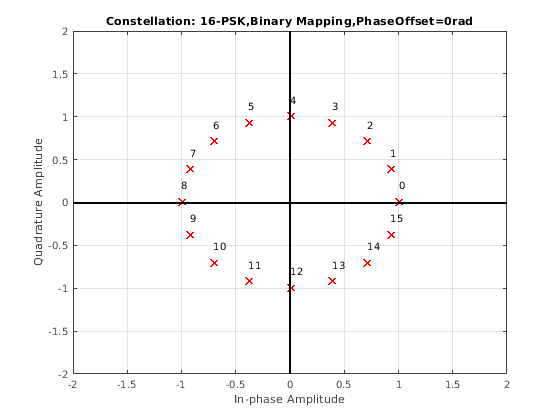

Постройте созвездие.

constellation(pskModulator)

Создайте 32-QAM схему созвездия

В этом примере показано, как построить созвездие QAM, имеющее 32 точки.

Используйте qammod функция, чтобы сгенерировать 32-QAM символы с бинарным упорядоченным расположением символа.

M = 32;
data = 0:M-1;
sym = qammod(data,M,'bin');

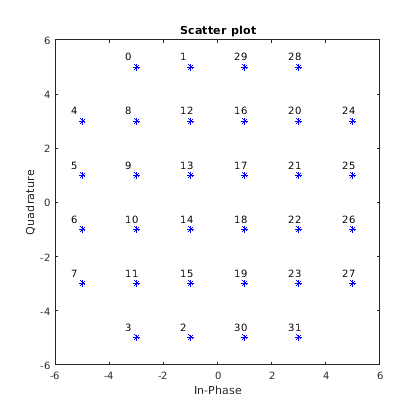

Постройте созвездие. Пометьте порядок символов созвездия.

scatterplot(sym,1,0,'b*');
for k = 1:M
    text(real(sym(k))-0.4,imag(sym(k))+0.4,num2str(data(k)));
end
axis([-6 6 -6 6])

Создайте 8-QAM серая закодированная схема созвездия

Используйте функцию qammod, чтобы сгенерировать символы 8-QAM с упорядоченным расположением символа Грэя. Обратите внимание на то, что Грэй, кодирующий, является отображением символа по умолчанию для qammod функция.

M = 8;
data = 0:M-1;
sym = qammod(data,M);

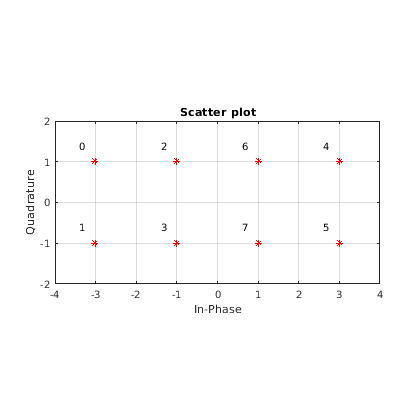

Постройте созвездие. Пометьте порядок символов созвездия.

scatterplot(sym,1,0,'r*');
grid on
for k = 1:M
    text(real(sym(k))-0.4,imag(sym(k))+0.4,num2str(data(k)));
end
axis([-4 4 -2 2])

Постройте треугольное созвездие для QAM

В этом примере показано, как построить индивидуально настраиваемое ссылочное созвездие QAM.

Опишите созвездие.

inphase = [1/2 -1/2 1 0 3/2 -3/2 1 -1];
quadr = [1 1 0 2 1 1 2 2];
inphase = [inphase; -inphase];
inphase = inphase(:);
quadr = [quadr; -quadr];
quadr = quadr(:);
refConst = inphase + 1i*quadr;

Создайте Системный объект схемы созвездия с помощью пар "имя-значение", чтобы задать заголовок, пределы осей, ссылочный тип маркера и ссылочный цвет маркера.

constDiagram = comm.ConstellationDiagram('Title','Customized Constellation for QAM', ...
    'XLimits',[-3 3],'YLimits',[-3 3], ...
    'ReferenceConstellation',refConst, ...
    'ReferenceMarker','*','ReferenceColor',[0 1 0]);

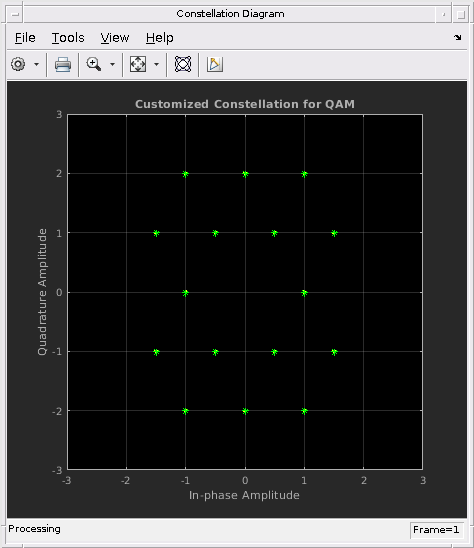

Постройте индивидуально настраиваемое созвездие.

constDiagram(refConst)
