Используйте блок Constellation Diagram, чтобы визуализировать созвездие модулируемого сигнала.

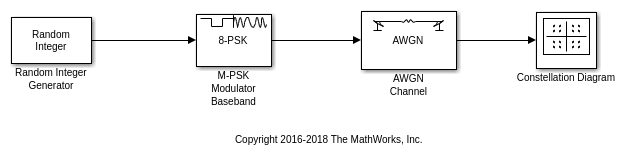

Случайным сигналом является модулируемый M-PSK, проник в канал AWGN и передал в Схему Созвездия, которая будет построена.
Запустите модель и наблюдайте созвездие 8-PSK. Полученные точки данных отображают желтым, в то время как красный ‘+’ символы представляет идеальные местоположения созвездия.
После выполнения симуляции схема созвездия показывает шумные точки созвездия.
Можно выбрать Show Signal Trajectory
кнопка, чтобы отобразить траекторию сигнала модулируемого сигнала.
Чтобы запустить модель самостоятельно, откройте пример с помощью обеспеченной кнопки или путем ввода open slex_constellation_diagram
в командной строке MATLAB®. Полагайте, что изменение модели изменяет порядок модуляции PSK.
