chgFreqUnit
Измените единицы частоты модели данных частотной характеристики
Синтаксис
sys_new =
chgFreqUnit(sys,newfrequnits)
Описание
sys_new =
chgFreqUnit(sys,newfrequnits)sys к newfrequnits. Оба Frequency и FrequencyUnit свойства sys настройте так, чтобы частотные характеристики sys и sys_new соответствие.
Входные параметры
|
Данные частотной характеристики ( |
|
Новые единицы частоты указывают в виде одного из следующих значений:
Значение по умолчанию: |
Выходные аргументы
|
Модель данных частотной характеристики того же типа как |
Примеры
Измените единицы частоты модели данных частотной характеристики
Создайте модель данных частотной характеристики.
load('AnalyzerData');
sys = frd(resp,freq);Файл данных AnalyzerData имеет вектор-столбцы freq и resp. Эти векторы содержат 256 тестовых частот и соответствующие точки частотной характеристики с комплексным знаком, соответственно. Единицы частоты по умолчанию sys rad/TimeUnit, где TimeUnit модули системного времени.
Измените единицы частоты.
sys1 = chgFreqUnit(sys,'rpm');FrequencyUnit свойство sys1 rpm.
Сравните Предвещать ответы sys и sys1.
bodeplot(sys,'r',sys1,'y--'); legend('sys','sys1')

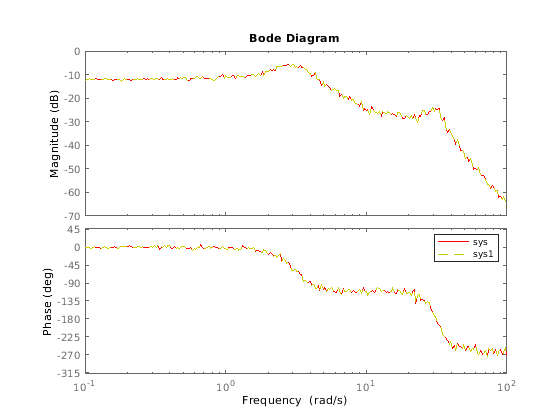

Величина и фаза sys и sys1 соответствуйте потому что chgFreqUnit команда изменяет точки единиц частоты в sys не изменяя поведение системы.
Измените FrequencyUnit свойство sys сравнить Предвещать ответ с исходной системой.
sys2 = sys; sys2.FrequencyUnit = 'rpm'; bodeplot(sys,'r',sys2,'gx'); legend('sys','sys2');

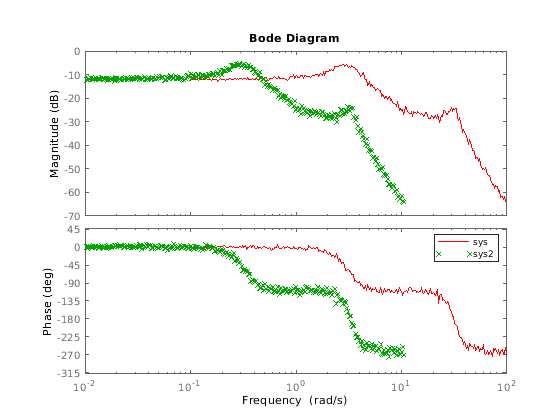

Изменение FrequencyUnit свойство изменяет поведение системы. Поэтому Предвещать ответы sys и sys2 не соответствовать. Например, исходная угловая частота в изменениях на приблизительно 2 рад/с приблизительно в 2 об/мин (или 0,2 рад/с).
Советы
Используйте
chgFreqUnitизменить точки единиц частоты, не изменяя поведение системы.
