Если еще

В этом примере показано, как реализовать если еще построение при помощи блоков Simulink, диаграмм Stateflow и блока MATLAB function.

C построение

if (u1 > u2)
{
  y1 = u1;
}
else
{
  y1 = u2;
}

Моделирование Шаблона, для Если еще: блок switch

Один метод, чтобы создать if-else оператор должен использовать блок switch от библиотеки Simulink> Signal Routing.

1. Открытая модель ex_if_else_SL в качестве примера.

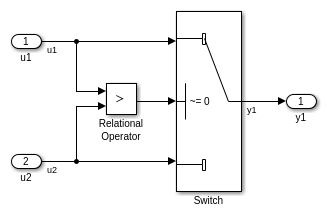

Модель содержит блок switch с Критериями параметров блоков передачи первого входа u2~=0. Программное обеспечение выбирает u1 если u2 TRUE, в противном случае u2 передачи.

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.

Код, реализующий if-else построение находится в ex_if_else_SL_step функция в ex_if_else_SL.c:

/* External inputs (root inport signals with default storage) */
ExternalInputs U;

/* External outputs (root outports fed by signals with default storage) */
ExternalOutputs Y;

/* Model step function */
void ex_if_else_SL_step(void)
{
  /* Switch: '<Root>/Switch' incorporates:
   *  Inport: '<Root>/u1'
   *  Inport: '<Root>/u2'
   *  RelationalOperator: '<Root>/Relational Operator'
   */
  if (U.u1 > U.u2) {
    /* Outport: '<Root>/y1' */
    Y.y1 = U.u1;
  } else {
    /* Outport: '<Root>/y1' */
    Y.y1 = U.u2;
  }

  /* End of Switch: '<Root>/Switch' */
}

Моделирование шаблона, для если еще: диаграмма Stateflow

1. Открытая модель ex_if_else_SF в качестве примера.

Модель содержит If-Else шаблон решения, который вы добавляете путем щелчка правой кнопкой в графике>, Добавляет Шаблон в Графике> Решение> Если еще.

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.

Код, реализующий if-else построение находится в ex_if_else_SF_step функция в ex_if_else_SF.c:

/* External inputs (root inport signals with default storage) */
ExternalInputs U;

/* External outputs (root outports fed by signals with default storage) */
ExternalOutputs Y;

/* Model step function */
void ex_if_else_SF_step(void)
{
  /* Chart: '<Root>/Chart' incorporates:
   *  Inport: '<Root>/u1'
   *  Inport: '<Root>/u2'
   */
  /*  If-Else  */
  if (U.u1 > U.u2) {
    /* Outport: '<Root>/y1' */
    Y.y1 = U.u1;
  } else {
    /* Outport: '<Root>/y1' */
    Y.y1 = U.u2;
  }

  /* End of Chart: '<Root>/Chart' */
}

Моделирование шаблона, для если еще: блок MATLAB function

1. Открытая модель ex_if_else_ML в качестве примера.

2. Блок MATLAB function содержит эту функцию:

function y1 = fcn(u1, u2)
if u1 > u2;
    y1 = u1;
else y1 = u2;
end

2. Чтобы создать модель и сгенерировать код, нажмите Ctrl+B.

Код, реализующий if-else построение находится в ex_if_else_ML_step функция в ex_if_else_ML.c:

/* External inputs (root inport signals with default storage) */
ExternalInputs U;

/* External outputs (root outports fed by signals with default storage) */
ExternalOutputs Y;

/* Model step function */
void ex_if_else_ML_step(void)
{
  /* MATLAB Function: '<Root>/MATLAB Function' incorporates:
   *  Inport: '<Root>/u1'
   *  Inport: '<Root>/u2'
   */
  if (U.u1 > U.u2) {
    /* Outport: '<Root>/y1' */
    Y.y1 = U.u1;
  } else {
    /* Outport: '<Root>/y1' */
    Y.y1 = U.u2;
  }

  /* End of MATLAB Function: '<Root>/MATLAB Function' */
}
