Эквализация гистограммы
Процесс настраивающих значений интенсивности может быть сделан автоматически с помощью эквализации гистограммы. Эквализация гистограммы включает преобразование значений интенсивности так, чтобы гистограмма выходного изображения приблизительно совпадала с заданной гистограммой. По умолчанию, функция эквализации гистограммы, histeq, попытки совпадать с плоской гистограммой 64 интервалам, но можно задать различную гистограмму вместо этого.
Заметьте, как эта кривая отражает гистограммы в предыдущей фигуре с входными значениями в основном между 0,3 и 0.6, в то время как выходные значения распределяются равномерно между 0 и 1.
Настройте значения интенсивности Используя эквализацию гистограммы
В этом примере показано, как использовать эквализацию гистограммы, чтобы настроить контраст полутонового изображения. Оригинальное изображение имеет низкий контраст с большинством пиксельных значений посреди области значений интенсивности. histeq производит выходное изображение с пиксельными значениями, равномерно распределенными в области значений.
Считайте изображение в рабочую область.

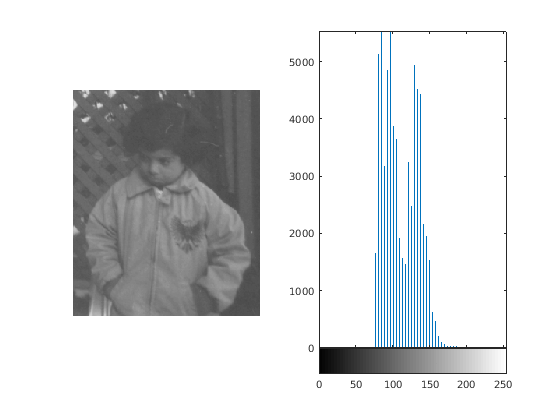

I = imread('pout.tif');Отобразите изображение и его гистограмму.
figure subplot(1,2,1) imshow(I) subplot(1,2,2) imhist(I,64)
Настройте контраст с помощью эквализации гистограммы. В этом примере, функции эквализации гистограммы, histeq, попытки совпадать с плоской гистограммой 64 интервалам, которая является поведением по умолчанию. Можно задать различную гистограмму вместо этого.
J = histeq(I);

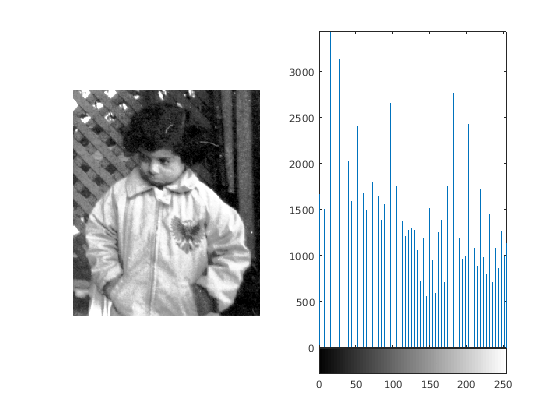

Отобразите контрастное откорректированное изображение и его новую гистограмму.
figure subplot(1,2,1) imshow(J) subplot(1,2,2) imhist(J,64)
Постройте кривую преобразования для эквализации гистограммы
В этом примере показано, как построить кривую преобразования для эквализации гистограммы. histeq может возвратиться 1 256 вектор, который показывает, для каждого возможного входного значения, получившегося выходного значения. (Значения в этом векторе находятся в области значений [0,1], независимо от класса входного изображения.) Можно отобразить эти данные на графике, чтобы получить кривую преобразования.
Считайте изображение в рабочую область.
I = imread('pout.tif');Настройте контраст с помощью эквализации гистограммы, с помощью histeq функция. Задайте полутоновое возвращаемое значение преобразования, T, который является вектором, который сопоставляет graylevels в изображении интенсивности I к уровням серого в J.
[J,T] = histeq(I);

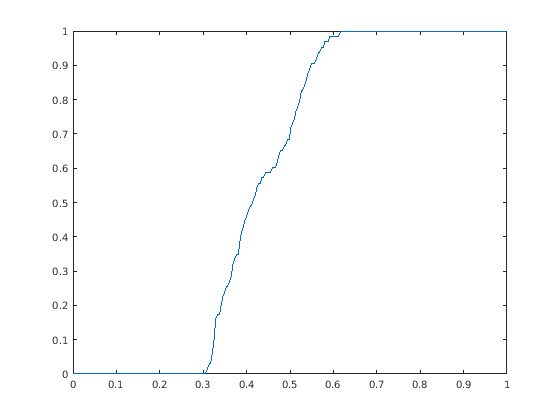

Постройте кривую преобразования. Заметьте, как эта кривая отражает гистограммы в предыдущей фигуре с входными значениями в основном между 0,3 и 0.6, в то время как выходные значения распределяются равномерно между 0 и 1.
figure plot((0:255)/255,T);
