График в географических координатах

Если у вас есть данные, которые сопоставлены с определенными географическими точками, используйте географические оси или график, чтобы визуализировать ваши данные по карте и обеспечить визуальный контекст. Например, если у вас есть данные, которые описывают случаи цунами во всем мире, отобразите данные на графике в географические оси, где маркер указывает на местоположение каждого вхождения на карте. Эти примеры показывают, как построить графики, графики рассеивания, пузырьковые диаграммы и графики плотности в географических координатах.

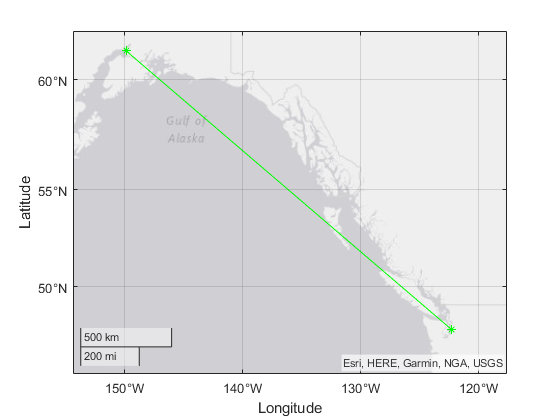

Постройте географический график

Чертите линию на карте между Сиэтлом и Анкориджом. Задайте широту и долготу для каждого города, затем отобразите данные на графике с помощью geoplot функция. Настройте внешний вид линии с помощью спецификации линии 'g-*'. Настройте пределы широты и долготы карты с помощью geolimits.

latSeattle = 47.62;
lonSeattle = -122.33;
latAnchorage = 61.20;
lonAnchorage = -149.9;

geoplot([latSeattle latAnchorage],[lonSeattle lonAnchorage],'g-*')
geolimits([45 62],[-149 -123])

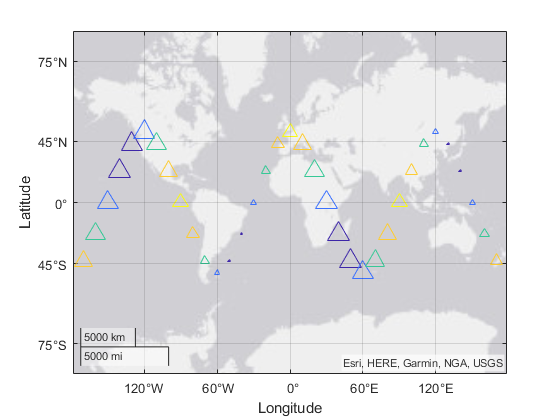

Создайте географический график поля точек

Создайте положения широты и долготы и задайте значения в каждой точке. Постройте значения на карте с помощью geoscatter функция. Пример задает треугольник как маркер с изменениями представления размера и цвета значений.

lon = (-170:10:170);
lat = 50 * cosd(3*lon);
A = 101 + 100*(sind(2*lon));
C = cosd(4*lon);

geoscatter(lat,lon,A,C,'^')

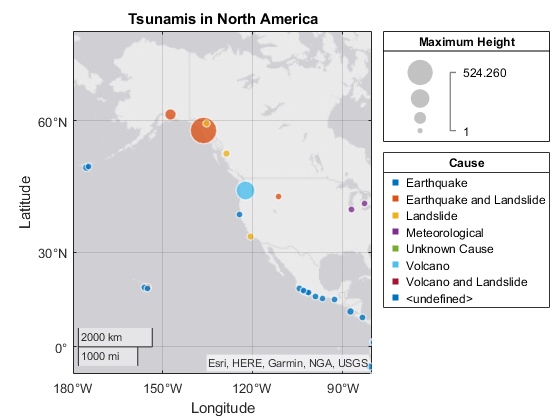

Создайте географическую пузырьковую диаграмму

Составьте таблицу из данных о цунами. Задайте одно значение как категориальное значение. Отобразите данные на графике по карте с помощью geobubble функция. Пример использует размер пузыря, чтобы указать на высоту волны цунами и цвета, чтобы указать на причину цунами.

tsunamis = readtable('tsunamis.xlsx');
tsunamis.Cause = categorical(tsunamis.Cause);
figure


gb = geobubble(tsunamis,'Latitude','Longitude', ...
        'SizeVariable','MaxHeight','ColorVariable','Cause');
geolimits([10 65],[-180 -80])
title 'Tsunamis in North America';
gb.SizeLegendTitle = 'Maximum Height';

Создайте географический график плотности

Составьте таблицу из данных о цунами. Отобразите данные на графике с помощью geodensityplot функция.

tsunamis = readtable('tsunamis.xlsx');
lat = tsunamis.Latitude;
lon = tsunamis.Longitude;
weights = tsunamis.MaxHeight;

geodensityplot(lat,lon,weights)
geolimits([10 65],[-180 -80])
