Загрузка целочисленных данных сигнала

Загрузите наборы данных измерения, включающие сигналы от четырех инструментов с помощью 8 и 16-битный А-ту-Д, получившийся в данных, сохраненных как int8int16 и uint16. Время хранится как uint16.

load integersignal

% Look at variables
whos Signal1 Signal2 Signal3 Signal4 Time1

  Name            Size            Bytes  Class     Attributes

  Signal1      7550x1              7550  int8
  Signal2      7550x1              7550  int8
  Signal3      7550x1             15100  int16
  Signal4      7550x1             15100  uint16
  Time1        7550x1             15100  uint16

Отображение данных на графике

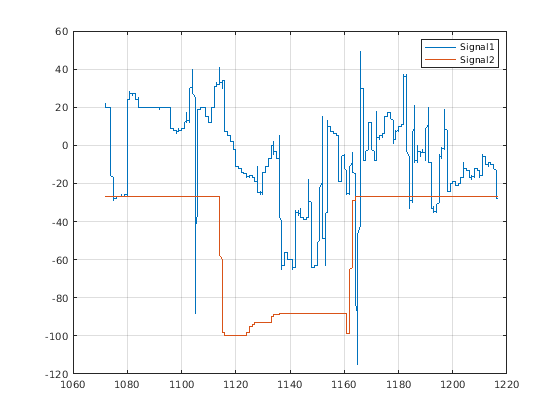

Сначала мы построим два из сигналов видеть диапазоны сигнала.

plot(Time1, Signal1, Time1, Signal2);
grid;
legend('Signal1','Signal2');

Здесь мы видим значения для int8. Вероятно, что эти значения должны были бы масштабироваться, чтобы вычислить фактическое физическое значение, которое сигнал представляет, например, Вольты.

Обработка данных

Мы можем выполнить стандартную арифметику на целых числах, таких как +, -, *, и /. Скажем, мы хотели найти сумму Signal1 и Signal2.

SumSig = Signal1 + Signal2; % Here we sum the integer signals.

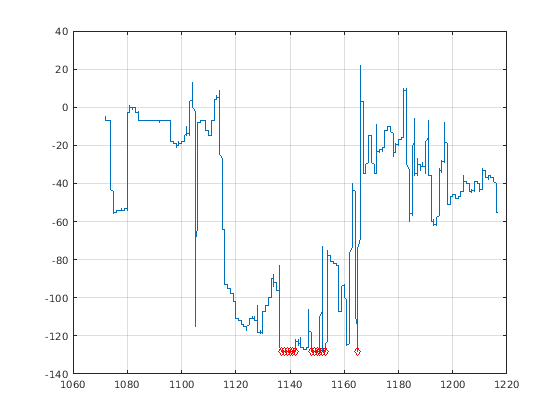

Теперь давайте построим сигнал суммы и смотреть, где он насыщает.

cla;
plot(Time1, SumSig);
hold on
Saturated = (SumSig == intmin('int8')) | (SumSig == intmax('int8')); % Find where it has saturated
plot(Time1(Saturated),SumSig(Saturated),'rd')
grid
hold off

Маркеры показывают, где сигнал насыщал.

Загрузка целочисленных данных изображения

Затем мы посмотрим на арифметику на некоторых данных изображения.

street1 = imread('street1.jpg'); % Load image data
street2 = imread('street2.jpg');
whos street1 street2

  Name           Size                Bytes  Class    Attributes

  street1      480x640x3            921600  uint8
  street2      480x640x3            921600  uint8

Здесь мы видим, что изображения являются 24-битным цветом, сохраненным как три плоскости uint8 данные.

Изображения на дисплее

Отображение сначала отображает.

cla;
image(street1); % Display image
axis equal
axis off

Отобразите второе изображение

image(street2); % Display image
axis equal
axis off

Масштабирование изображения

Мы можем масштабировать изображение постоянной двойной точностью, но сохранить изображение сохраненным как целые числа. Например,

duller = 0.5 * street2; % Scale image with a double constant but create an integer
whos duller

  Name          Size                Bytes  Class    Attributes

  duller      480x640x3            921600  uint8

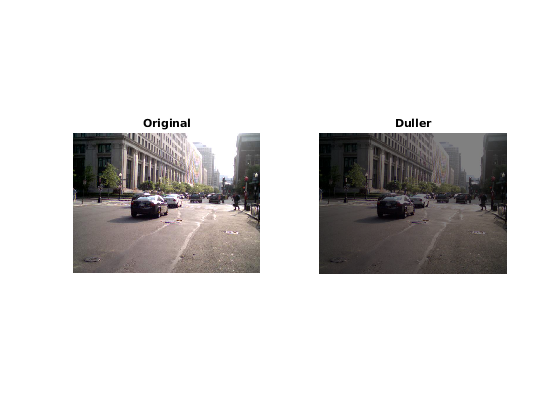

subplot(1,2,1);
image(street2);
axis off equal tight
title('Original');  % Display image

subplot(1,2,2);
image(duller);
axis off equal tight
title('Duller');    % Display image

Добавление изображений

Мы можем добавить два уличных изображения вместе и построить призрачный результат.

combined = street1 + duller; % Add |uint8| images
subplot(1,1,1)
cla;
image(combined); % Display image
title('Combined');
axis equal
axis off
