Линейный график с датами

Постройте график со значениями datetime на оси X. Затем измените формат меток в виде галочки и пределов оси X.

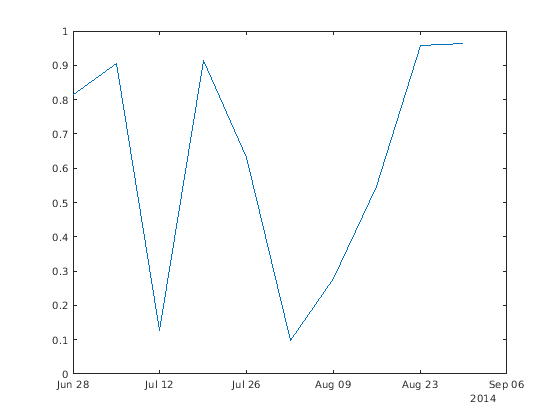

Создайте t как последовательность дат и создают y как случайные данные. Постройте векторы с помощью plot функция.

t = datetime(2014,6,28) + calweeks(0:9);
y = rand(1,10);
plot(t,y);

По умолчанию, plot выбирает местоположения отметки деления на основе области значений данных. Когда вы увеличиваете масштаб и из графика, метки в виде галочки автоматически настраивают до новых пределов по осям.

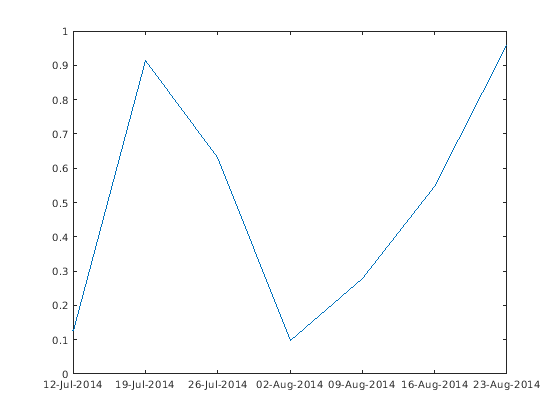

Измените пределы оси X. Кроме того, измените формат для меток в виде галочки вдоль оси X. Для списка параметров форматирования смотрите xtickformat функция.

xlim(datetime(2014,[7 8],[12 23]))
xtickformat('dd-MMM-yyyy')

Линейный график с длительностью

Постройте график со значениями длительности на оси X. Затем измените формат меток в виде галочки и пределов оси X.

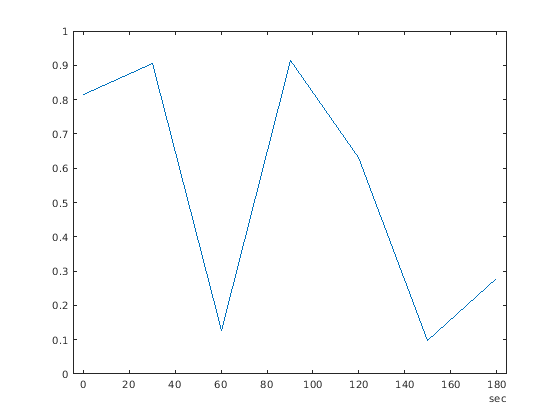

Создайте t как семь линейно расположенных с интервалами значений длительности между 0 и 3 минутами. Создайте y как вектор случайных данных. Отобразите данные на графике.

t = 0:seconds(30):minutes(3);
y = rand(1,7);
plot(t,y);

Просмотрите пределы оси X. Поскольку метки в виде галочки длительности в терминах единого блока (минуты), пределы хранятся в терминах того модуля.

xl = xlim

xl = 1x2 duration
    -4.5 sec   184.5 sec

Измените формат для меток в виде галочки длительности, чтобы отобразиться в форме цифрового таймера, который включает больше чем один модуль. Для списка параметров форматирования смотрите xtickformat функция.

xtickformat('mm:ss')

Просмотрите пределы оси X снова. Поскольку метки в виде галочки длительности теперь в терминах нескольких модулей, пределы хранятся в модулях 24-часовых дней.

xl = xlim

xl = 1x2 duration
   -00:04    03:04

График поля точек с датами и длительностью

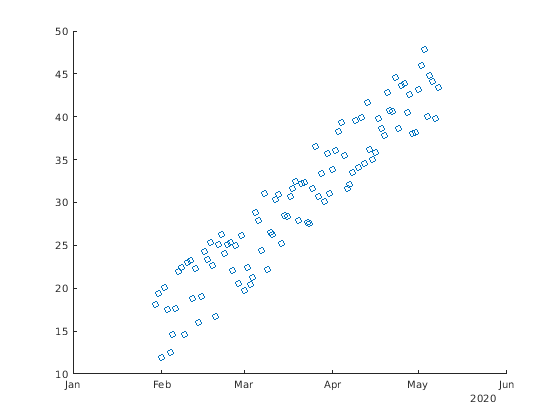

Создайте график рассеивания с datetime или входными параметрами длительности с помощью scatter или scatter3 функции. Например, создайте график рассеивания с датами вдоль оси X.

t = datetime('today') + caldays(1:100);
y = linspace(10,40,100) + 10*rand(1,100);
scatter(t,y)

Графики, что Даты Поддержки и Длительность

Можно создать другие типы графиков со значениями длительности или datetime. Эта графика функционирует datetime поддержки и значения длительности.
