Создание 3-D графиков

В этом примере показано, как создать множество 3-D графиков в MATLAB®.

Сетчатый график

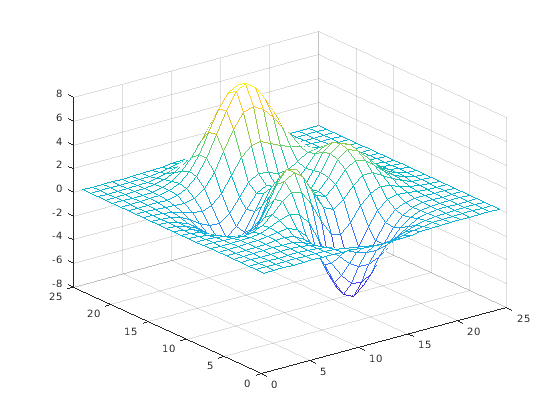

mesh функция создает каркасную mesh. По умолчанию цвет mesh пропорционален поверхностной высоте.

z = peaks(25);

figure
mesh(z)

Объемная поверхностная диаграмма

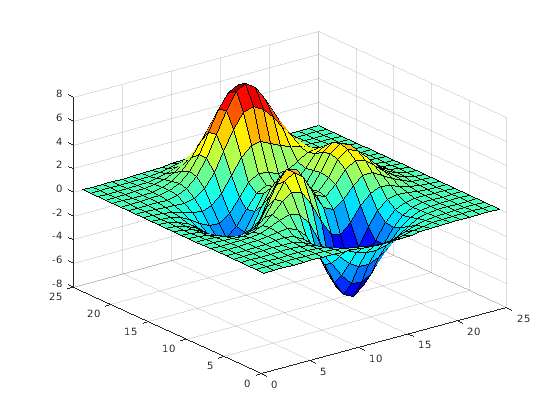

surf функция используется, чтобы создать 3-D объемную поверхностную диаграмму.

surf(z)
colormap(jet)    % change color map

Объемная поверхностная диаграмма (со штриховкой)

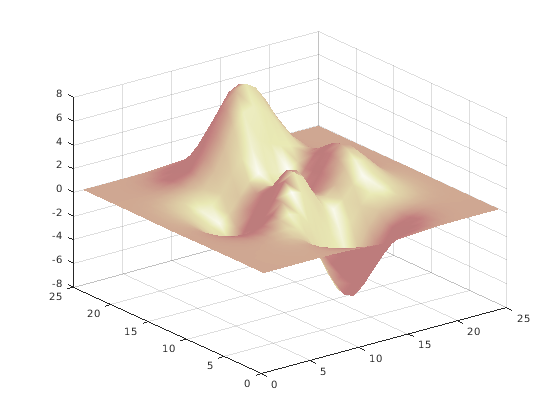

surfl функция создает объемную поверхностную диаграмму с основанной на палитре подсветкой. Для более сглаженных цветовых переходов используйте палитру с линейным изменением интенсивности, таким как pink.

surfl(z)
colormap(pink)    % change color map
shading interp    % interpolate colors across lines and faces

Контурный график

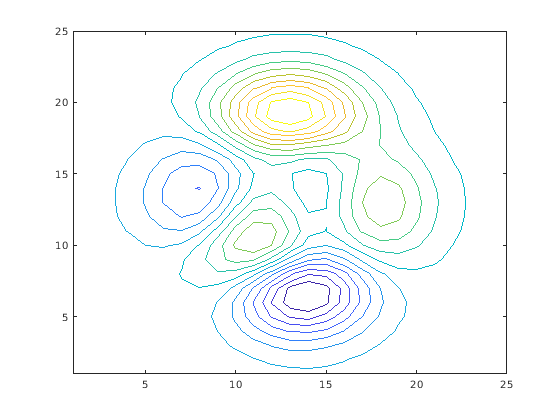

contour функция используется, чтобы создать график с линиями контура постоянного значения.

contour(z,16)
colormap default    % change color map

График полей градиента

quiver графики функций 2D векторы как стрелы.

x = -2:.2:2;
y = -1:.2:1;

[xx,yy] = meshgrid(x,y);
zz = xx.*exp(-xx.^2-yy.^2);
[px,py] = gradient(zz,.2,.2);

quiver(x,y,px,py)
xlim([-2.5 2.5])    % set limits of x axis

Срезы через 3-D объемы

slice функционируйте данные об отображениях в плоскостях что срез через объемные данные.

x = -2:.2:2;
y = -2:.25:2;
z = -2:.16:2;

[x,y,z] = meshgrid(x,y,z);
v = x.*exp(-x.^2-y.^2-z.^2);

xslice = [-1.2,.8,2];    % location of y-z planes
yslice = 2;              % location of x-z plane
zslice = [-2,0];         % location of x-y planes

slice(x,y,z,v,xslice,yslice,zslice)
xlabel('x')
ylabel('y')
zlabel('z')
