pdecont

Краткая команда для контурного графика

Эта страница описывает устаревший рабочий процесс. Новые возможности не могут быть совместимы с устаревшим рабочим процессом.

Синтаксис

pdecont(p,t,u)
pdecont(p,t,u,n)
pdecont(p,t,u,v)
h = pdecont(p,t,u)
h = pdecont(p,t,u,n)
h = pdecont(p,t,u,v)

Описание

pdecont(p,t,u) чертит 10 кривых уровня узла УЧП или треугольных данных u. h = pdecont(p,t,u) дополнительно возвращает указатели на чертившие объекты осей.

Если u вектор-столбец, данные об узле приняты. Если u вектор-строка, треугольные данные приняты.

Геометрия проблемы УЧП дана данными о mesh p и t. Для получения дополнительной информации на представлении данных mesh, смотрите Данные о Mesh.

pdecont(p,t,u,n) графики с помощью n уровни.

pdecont(p,t,u,v) графики с помощью уровней заданы v.

Эта команда является только сокращением для вызова

pdeplot(p,[],t,'XYData',u,'XYStyle','off','Contour',...
'on','Levels',n,'ColorBar','off');

Если вы хотите иметь больше контроля над своим контурным графиком, используйте pdeplot вместо pdecont.

Примеры

свернуть все

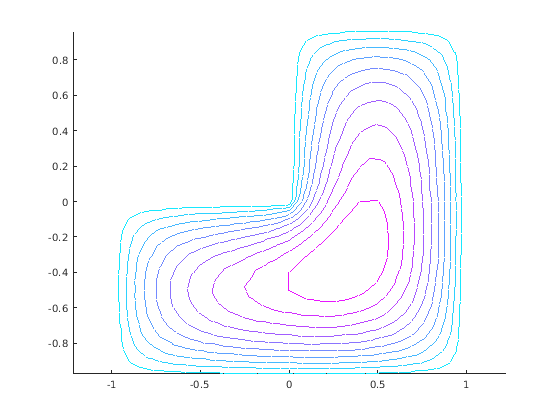

Постройте контуры решения уравнения -Δu=1 по геометрии, заданной L-образной мембраной. Используйте граничные условия Дирихле u=0 на Ω.

[p,e,t] = initmesh('lshapeg');
[p,e,t] = refinemesh('lshapeg',p,e,t);
u = assempde('lshapeb',p,e,t,1,0,1);
pdecont(p,t,u)

Смотрите также

| |

Представлено до R2006a
