В этом примере показано, как смоделировать сквозной моностатический радар с помощью Simulink®. Моностатический радар состоит из передатчика, соразмещенного с получателем. Передатчик генерирует импульс, который достигает намеченной цели и производит эхо, полученное получателем. Путем измерения местоположения времени эха можно оценить область значений цели. Первая часть этого примера демонстрирует, как обнаружить область значений единой цели с помощью эквивалента одной антенны элемента. Вторая часть примера покажет, как создать моностатический радар с универсальной линейной матрицей (ULA) с 4 элементами, которая обнаруживает область значений 4 целей.
Этот пример включает две модели Simulink®:
Моностатический Радар с Одной Целью: slexMonostaticRadarExample.slx
Моностатический Радар ULA с Четырьмя Целями: slexMonostaticRadarMultipleTargetsExample.slx
Эта модель симулирует простой сквозной моностатический радар. Используя блок передатчика без узкополосного массива передачи блок эквивалентен моделированию одного изотропного элемента антенны. Меандры усилены блоком передатчика, затем распространенным к и от цели в свободном пространстве. Шум и усиление затем применяются в блоке предусилителя получателя к сигналу возврата, сопровождаемому согласованным фильтром. Потери области значений компенсируются, и импульсы некогерентно интегрированы. Большинство технических требований проекта выведено из Разработки Основного Моностатического Импульсного Радарного примера, предусмотрел Системные объекты.
Модель состоит из приемопередатчика, канала и цели. Блоки, который соответствует каждому разделу модели:
Приемопередатчик
Rectangular
- Создает меандры.
Transmitter
- Усиливает импульсы и отправляет состояние Transmit/Receive в Receiver Preamp
блокируйтесь, чтобы указать, передает ли это.
Receiver Preamp
- Получает импульсы от свободного пространства, когда передатчик выключен. Этот блок также добавляет шум в сигнал.
Constant
- Используемый, чтобы установить положение и скорость радара. Их значения получены Freespace
блоки с помощью Goto
и From
.
Signal Processing
- Подсистема выполняет фильтрацию соответствия и импульсное интегрирование.
Target Range Scope
- Отображает интегрированный импульс как функцию области значений.
Подсистема обработки сигналов
Matched Filter
- Выполняет фильтрацию соответствия, чтобы улучшить ОСШ.
TVG
- Усиление изменяющего времени, чтобы компенсировать потерю области значений.
Pulse Integrator
- Интегрирует несколько импульсов некогерентно.
Канал
Freespace
- Применяет задержки распространения, потери и эффекты Доплера к импульсам. Один блок используется в переданных импульсах и другом для отраженных импульсов. Freespace
блоки требуют положений и скоростей радара и цели. Те предоставляются с помощью Goto
и From
блоки.
Цель
Target
- Подсистема отражает импульсы согласно заданному RCS. Эта подсистема включает Platform
блокируйтесь это моделирует скорость и положение цели, которые предоставляются Freespace
блоки с помощью Goto
и From
блоки. В этом примере цель является стационарной и расположена в 1 998 метрах от радара.
Несколько диалоговых параметров модели вычисляются функцией помощника helperslexMonostaticRadarParam. Чтобы открыть функцию из модели, нажмите на Modify Simulation Parameters
блок. Эта функция выполняется однажды, когда модель загружается. Это экспортирует в рабочую область структуру, на поля которой ссылаются диалоговые окна. Чтобы изменить любые параметры, или измените значения в структуре в командной строке или отредактируйте функцию помощника и повторно выполните его, чтобы обновить структуру параметра.

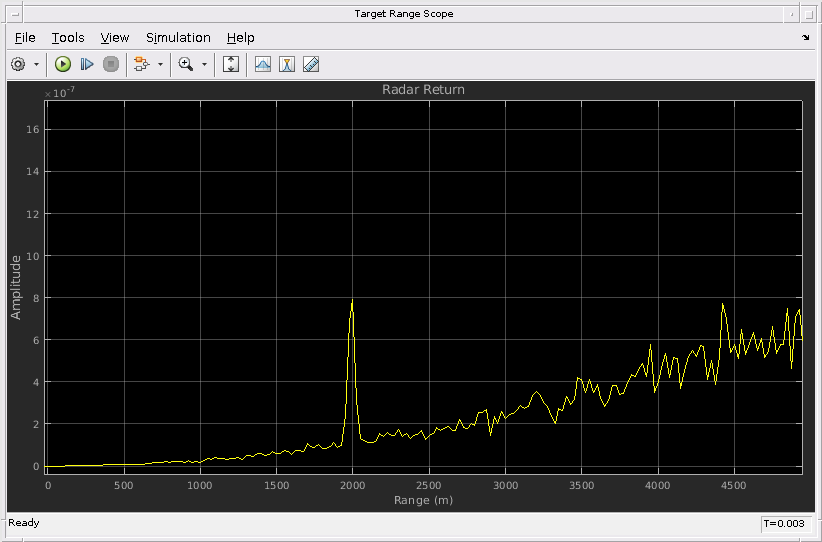

Фигура ниже показов область значений цели. Целевой диапазон вычисляется из задержки туда и обратно отраженного импульса. Задержка измеряется от пика согласованного фильтра выход. Мы видим, что цель приблизительно в 2 000 метров от радара. Эта область значений в 50-метровом разрешении диапазона радара из фактической области значений.

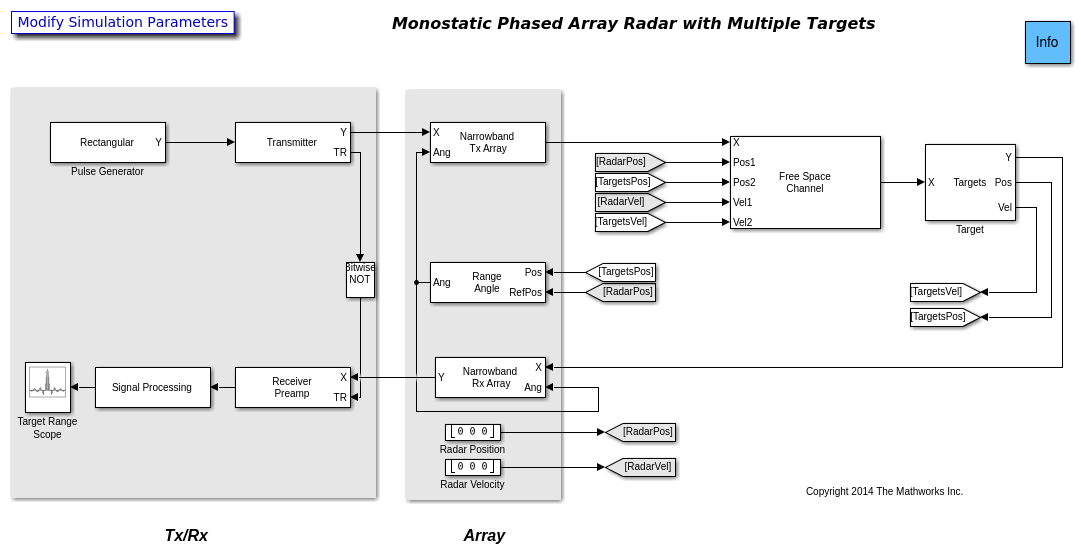

Эта модель оценивает область значений четырех стационарных целей с помощью моностатического радара. Радарный приемопередатчик использует универсальную линейную антенную решетку с 4 элементами (ULA) в улучшенной направленности и усилении. Формирователь луча также включен в получатель. Цели расположены в 1 988, 3532, в 3845 и 1 045 метрах от радара.
Блоки, добавленные к предыдущему примеру:
Narrowband Tx Array

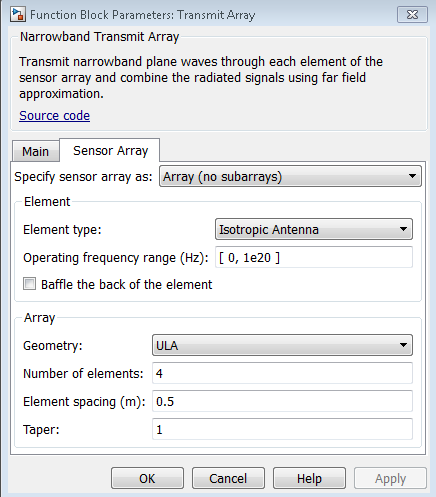

- Моделирует антенную решетку для передачи узкополосных сигналов. Антенная решетка сконфигурирована с помощью вкладки "Sensor Array" диалоговой панели блока. Narrowband Tx Array
блок моделирует передачу импульсов через антенную решетку в этих четырех направлениях, заданных с помощью Ang
порт. Выход этого блока является матрицей четырех столбцов. Каждый столбец соответствует импульсам, распространенным к направлениям четырех целей.
Narrowband Rx Array
- Моделирует антенную решетку для получения узкополосных сигналов. Массив сконфигурирован с помощью вкладки "Sensor Array" диалоговой панели блока. Блок получает импульсы от этих четырех направлений, заданных с помощью Ang
порт. Вход этого блока является матрицей четырех столбцов. Каждый столбец соответствует импульсам, распространенным от направления каждой цели. Выход блока является матрицей 4 столбцов. Каждый столбец соответствует сигналу, полученному в каждом элементе антенны.
Range Angle
- Вычисляет углы между радаром и целями. Углы используются Narrowband Tx Array
и Narrowband Rx Array
блоки, чтобы определить, в который направления смоделировать передачу или прием импульсов.
Phase Shift Beamformer
- Beamforms выход Receiver Preamp
. Вход к формирователю луча является матрицей 4 столбцов, одного столбца для сигнала, полученного в каждом элементе антенны. Выход является beamformed вектором полученного сигнала.
Этот пример иллюстрирует, как использовать один Platform
, Freespace
и Target
блоки, чтобы смоделировать все четыре пути к распространению туда и обратно. В Platform
блокируйтесь, исходные положения и скоростные параметры заданы как три четырьмя матрицы. Каждый столбец матрицы соответствует различной цели. Положение и скорость вводят к Freespace
блок прибывает из выходных параметров Platform
блокируйтесь как три четырьмя матрицы. Снова, каждый столбец матрицы соответствует различной цели. Вводы и выводы сигнала Freespace
блок имеет четыре столбца, один столбец для пути к распространению к каждой цели. Freespace
блок имеет двухстороннюю включенную установку распространения. "Среднее радарное сечение" (RCS) параметр Target
блок задан как вектор четырех элементов, представляющих RCS каждой цели.
Несколько диалоговых параметров модели вычисляются функцией помощника helperslexMonostaticRadarMultipleTargetsParam. Чтобы открыть функцию из модели, нажмите на Modify Simulation Parameters
блок. Эта функция выполняется однажды, когда модель загружается. Это экспортирует в рабочую область структуру, на поля которой ссылаются диалоговые окна. Чтобы изменить любые параметры, или измените значения в структуре в командной строке или отредактируйте функцию помощника и повторно выполните его, чтобы обновить структуру параметра.

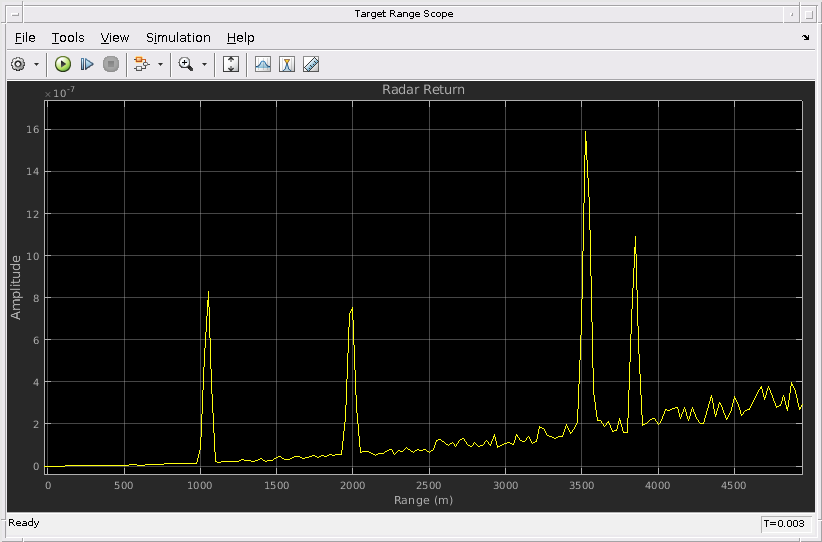

Фигура ниже показов обнаруженные области значений целей. Целевые диапазоны вычисляются из задержки туда и обратно отраженных сигналов от целей. Мы видим, что цели - приблизительно 2 000, 3550, и в 3 850 метрах от радара. Эти результаты в 50-метровом разрешении диапазона радара из фактической области значений.
