Используя рациональный объект соответствовать S-параметрам

Скрипт Open Live Script

В этом примере показано, как использовать рациональный объект создать рациональную подгонку к данным S-параметра, и различные свойства и методы, которые включали в рациональный объект.

Разделите 1, Создают рациональный объект

Читайте в sparameters и создайте рациональный объект от них. Рациональная функция автоматически соответствует всем записям матриц S-параметра.

S = sparameters('sawfilter.s2p')
S =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [334x1 double]
     Parameters: [2x2x334 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij


r = rational(S)
r =
  rational with properties:

      NumPorts: 2
      NumPoles: 30
         Poles: [30x1 double]
      Residues: [2x2x30 double]
    DirectTerm: [2x2 double]
         ErrDB: -25.7720

С настройками по умолчанию на этом примере рациональная функция достигает точности приблизительно-26 дБ, с помощью 30 полюсов. Конструкцией рациональный объект является причинным с ненулевым прямым термином.

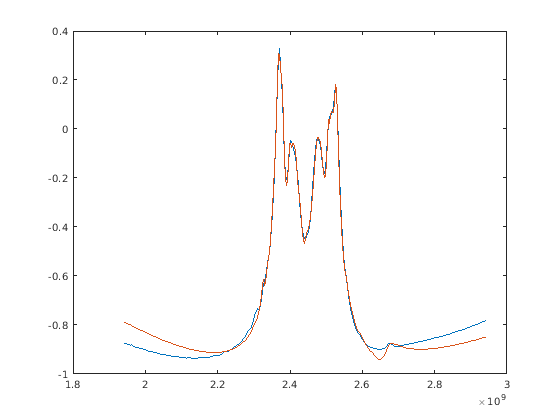

Разделите 2, Сравнивают подгонку с исходными данными

Сгенерируйте частоту reponse от рационального объекта и сравните одну из записей с исходными данными.

resp = freqresp(r, S.Frequencies);
plot(S.Frequencies, real(rfparam(S, 1, 1)), ...
    S.Frequencies, real(squeeze(resp(1,1,:))))

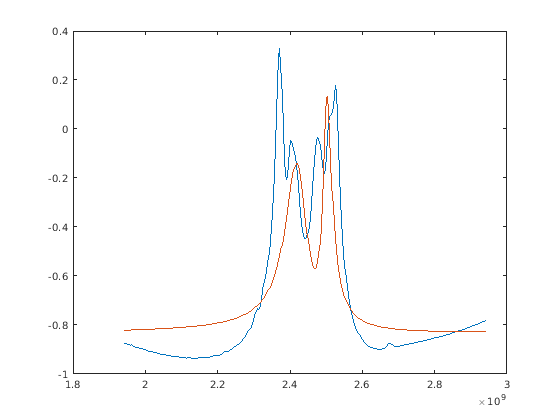

Разделите 3 Предела количество полюсов

Восстановите подгонку, ограничив количество полюсов максимум к 5. Рациональный объект может использовать меньше полюсов, чем заданный. Заметьте, что качество подгонки ухудшается в противоположность исходной 30-полюсной подгонке.

r5 = rational(S, 'MaxPoles', 5)
r5 =
  rational with properties:

      NumPorts: 2
      NumPoles: 5
         Poles: [5x1 double]
      Residues: [2x2x5 double]
    DirectTerm: [2x2 double]
         ErrDB: -4.0095


resp5 = freqresp(r5, S.Frequencies);
plot(S.Frequencies, real(rfparam(S, 1, 1)), ...
    S.Frequencies, real(squeeze(resp5(1,1,:))))

Разделите 4, Сжимают целевую точность

Восстановите подгонку, прося более трудный допуск (-60dB), Уведомление, что подгонка значительно улучшена, особенно в полосах задерживания sawfilter.

rgood = rational(S, -60)
rgood =
  rational with properties:

      NumPorts: 2
      NumPoles: 151
         Poles: [151x1 double]
      Residues: [2x2x151 double]
    DirectTerm: [2x2 double]
         ErrDB: -53.5987


respgood = freqresp(rgood, S.Frequencies);
plot(S.Frequencies, real(rfparam(S, 1, 1)), ...
    S.Frequencies, real(squeeze(respgood(1,1,:))))
