barthannwin

Модифицированное окно Бартлетта-Хэнна

Синтаксис

w = barthannwin(L)

Описание

w = barthannwin(L) возвращает L- укажите изменил окно Бартлетта-Хэнна в вектор-столбце w. Как Бартлетт, Хэнн, и Окна Хэмминга, это окно имеет mainlobe в начале координат и асимптотически затухающих боковых лепестках с обеих сторон. Это - линейная комбинация взвешенных окон Бартлетта и Хэнна с близкими боковыми лепестками ниже и, чем Бартлетт и, чем Хэнн и с далекими боковыми лепестками ниже и, чем Бартлетт и Окна Хэмминга. mainlobe ширина модифицированного окна Бартлетта-Хэнна не увеличена или относительно окна Бартлетта или относительно Хэнна mainlobes.

Примечание

Окно Hann также называется окном Хеннинга.

Примеры

свернуть все

Окно Бартлетта-Хэнна

Скрипт Open Live Script

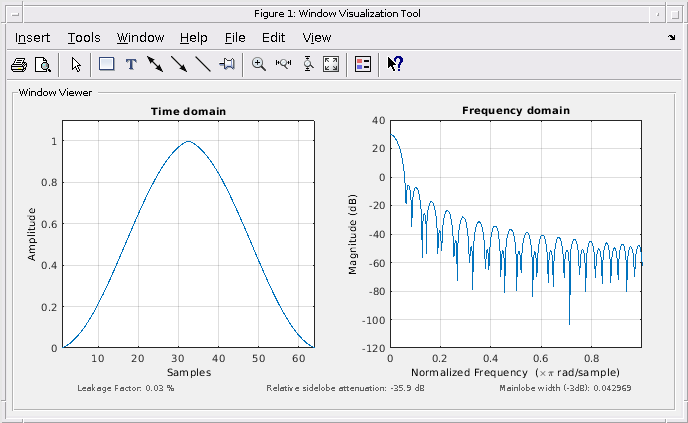

Создайте окно Бартлетта-Хэнна с 64 точками. Отобразите результат с помощью wvtool.

L = 64;
wvtool(barthannwin(L))

Алгоритмы

Уравнение для вычисления коэффициентов Модифицированного окна Бартлетта-Хеннинга

$w (n) = 0.62 - 0.48 | (\frac{n}{N} - 0.5) | + 0.38 \cos (2 π (\frac{n}{N} - 0.5))$

где $0 \leq n \leq N$ и длина окна $L = N + 1$ .

Ссылки

[1] Ха, Y. H. и Дж. А. Пирс. “Новое Окно и Сравнение со Стандартным Windows”. IEEE^® Transactions на Акустике, Речи и Обработке сигналов. Издание 37, Номер 2, 1999, стр 298–301.

[2] Оппенхейм, Алан V, Рональд В. Шафер и Джон Р. Бак. Обработка сигналов дискретного времени. Верхний Сэддл-Ривер, NJ: Prentice Hall, 1999, p. 468.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Приложения

Window Designer

Функции

WVTool | bartlett | blackmanharris | bohmanwin | nuttallwin | parzenwin | rectwin | triang

Представлено до R2006a
