Entity Replicator

Реплицируйте сущности

Библиотека:
SimEvents

Описание

Блок Entity Replicator копирует сущности. Это выводит сущности копии и может также вывести исходную сущность. Блок предоставляет выходной порт исходной сущности.

Если исходная сущность отбывает из блока перед копиями, то его копии уничтожаются. Установка флажка Hold original entity until all replicas depart гарантирует, что копии отбывают из блока перед исходной сущностью.

Исходная сущность может быть извлечена из этого блоком блоком Entity Find. Если исходная сущность, ожидающая в блоке Entity Replicator, извлечена, все копии уничтожаются. Только исходные сущности могут быть извлечены, потому что копии не могут получить ресурсы в этом блоке. Для получения дополнительной информации о нахождении и извлечении сущностей, смотрите, Находят и Сущности Извлечения в Моделях SimEvents.

Порты

Входной параметр

развернуть все

`Port_1` — Введите сущность
скаляр | вектор | матрица

Введите порт сущности для сущностей, вводящих блок.

Вывод

развернуть все

`Port_1` — Выведите сущность копии
скаляр | вектор | матрица

Выведите порт сущности для сущностей копии, выходящих из блока.

`Port_2` — Выведите сущность, которая реплицирована
скаляр | вектор | матрица

Выведите порт сущности для исходных сущностей, выходящих из блока.

Параметры

развернуть все

`Replicas depart from` — Выберите, как копии отбывают
`Separate output ports` (значение по умолчанию) | `Single output port`

Выберите, если копии вылетают от отдельных выходных портов или одного выходного порта.

Separate output ports — Выводит одну сущность копии от каждого выходного порта
Single output port — Выходные параметры все копии от одного выходного порта

Программируемое использование

Параметры блоков: ReplicasDepartFrom

Ввод: символьный вектор

Значения: 'Separate output ports' | 'Single output port'

Значение по умолчанию: 'Separate output ports'

`Replication amount source` — Задайте источник номера копии
`Dialog` (значение по умолчанию) | `Attribute`

Задайте источник номера копии.

Выберите Dialog задавать количество копий в диалоговом окне.
Выберите Attribute выбрать атрибут, который задает количество копий.

Зависимости

Этот параметр отображается, когда вы устанавливаете Replicas depart from на Single output port.

Программируемое использование

Параметры блоков: ReplicationAmountSource

Ввод: символьный вектор

Значения: 'Dialog' | 'Attribute'

Значение по умолчанию: 'Dialog'

`Number of replicas` — Задайте количество копий
1 (значение по умолчанию) | скаляр

Задайте количество копий. Если вы выбираете Single output port, все копии вылетают от этого выходного порта. Если вы выбираете Separate output ports, каждая копия имеет свой собственный порт.

Зависимости

Этот параметр отображается, когда вы устанавливаете Replicas depart from на Separate output ports или Single output port и Replication amount source к Dialog.

Программируемое использование

Параметры блоков: NumberReplicas

Ввод: символьный вектор

Значения: '1' | скаляр

Значение по умолчанию: '1'

`Replicate attribute name` — Задайте атрибут, который определяет количество копий
`ReplicateAttribute` (значение по умолчанию) | вектор символов

Зависимости

Задайте атрибут, который определяет количество копий. Этот параметр отображается, когда вы устанавливаете Replicas depart from на Single output port и Replication amount source к Attribute.

Программируемое использование

Параметры блоков: ReplicateAttributeName

Ввод: символьный вектор

Значения: 'ReplicateAttribute' | вектор символов

Значение по умолчанию: 'ReplicateAttribute'

`Hold original entity until all replicas depart` — Выберите, как копии отбывают
`off` (значение по умолчанию) | `on`

Установите этот флажок, чтобы содержать исходную сущность, пока все копии не отбыли. Блок сначала пытается отправить все копии, прежде чем он отошлет исходную сущность. Установка этого флажка предотвращает разрушение сущностей копии, когда они не отбывают из блока перед исходной сущностью.

Программируемое использование

Параметры блоков: HoldOriginalEntityUntilAllReplicasDepart

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'off'

Примеры модели

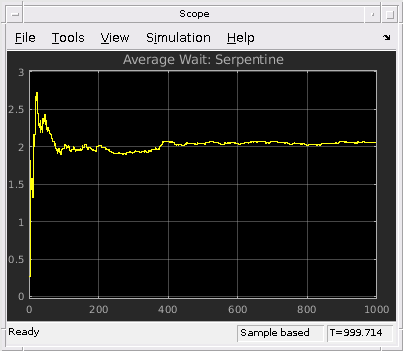

Сравнение стратегий постановки в очередь

Вы когда-либо были в кассе супермаркета и задавались вопросом, почему вы находитесь в самой медленной линии? В этом примере показано, как системы массового обслуживания могут быть смоделированы в SimEvents для этого типа приложения. Две параллельных версии простой модели четырех счетчиков супермаркета регистра представлены - тот, который использует четыре, разделяют очереди и один с одной "змеевидной" очередью, которая питает все регистры.

Открытая модель

Using Entity Priority to Sequence Departures

Используя приоритет сущности упорядочить отъезды

Используйте приоритет сущности упорядочить отъезды сущности, когда несколько сущностей будут доступны, чтобы отбыть. Пример моделирует счетчик регистрации в аэропорту, куда пассажиры прибывают, чтобы быть зарегистрированными. Пассажиры могут иметь или В первом классе, Бизнес-класс или резервирование Экономического класса, смоделированные приоритетные значения сущности использования 1, 2 и 3 соответственно.

Открытая модель

Управление запасами

Создайте простую систему управления запасами для розничного магазина. Этот пример включает:
