Каскадные системы РФ
Эта модель показывает, как использовать блоки из библиотеки RF Blockset™ Equivalent Baseband, чтобы создать расположенные каскадом системы РФ.
Модель в качестве примера
Рис. 1 Модель Example каскадных систем РФ:
Результаты симуляции
В первых трех системах усилитель S-параметрами, взятыми из файла данных по умолчанию s2p, располагается каскадом с различными типами линий электропередачи. Четвертая система представляет сам усилитель.

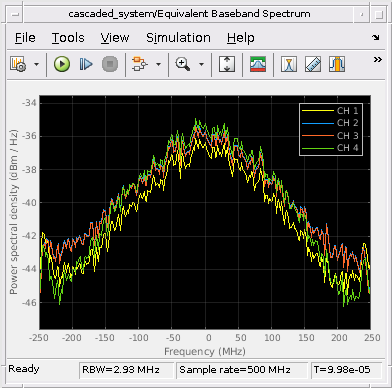

Следующий рисунок показывает эквивалентную основополосную частотную характеристику четырех систем РФ в пределах от 1,85 ГГц (от-250 МГц) до 2,35 ГГц (250 МГц).
Рис. 2 Частотная характеристика:
Чтобы видеть частотную характеристику, сосредоточенную на другой частоте РФ, измените Центральный параметр частоты в блоке Input Port.
