Начало работы с моделированием РФ
Узнать, как, чтобы использовать приложение RF Budget Analyzer, чтобы создать простой получатель РФ и видеть, как настроить Моделирование огибающей схемы мультипоставщика услуг.
Создайте Каскад (вектор-строка) из Элементов РФ.
Можно создать и анализировать каскад РФ путем добавления элементов, охарактеризованных их техническими требованиями таблицы данных.
Можно использовать Бюджетное приложение Анализатора РФ и перетащить мышью новые элементы, или можно написать сценарий цепочечных элементов с помощью команд MATLAB. Если вы не знакомы с синтаксисом, можно начать с приложения и сгенерировать скрипт MATLAB.
Добавьте элементы в свою цепь в следующем порядке:
Фильтр задан файлом Пробного камня S-параметров
Низкий шумовой усилитель (LNA)
Прямой демодулятор преобразования
Основополосный усилитель
elements(1) = nport('sawfilterpassive.s2p'); elements(2) = amplifier( ... 'Name','LNA', ... 'Gain',18, ... 'NF',3, ... 'OIP3',10); elements(3) = modulator( ... 'Name','Demod', ... 'Gain',10, ... 'NF',6.4, ... 'OIP3',36, ... 'LO',2.45e9, ... 'ConverterType','Down'); elements(4) = amplifier( ... 'Gain',20, ... 'NF',11.3, ... 'OIP3',42);
Смотрите бюджет РФ Используя приложение RF Budget Analyzer
Создайте объект rfbudget. Окно команды MATLAB динамически отображает бюджетные результаты анализа.
b = rfbudget( ... 'Elements',elements, ... 'InputFrequency',2.45e9, ... 'AvailableInputPower',-70, ... 'SignalBandwidth',8e6)
b =
rfbudget with properties:
Elements: [1x4 rf.internal.rfbudget.Element]
InputFrequency: 2.45 GHz
AvailableInputPower: -70 dBm
SignalBandwidth: 8 MHz
Solver: Friis
AutoUpdate: true
Analysis Results
OutputFrequency: (GHz) [ 2.45 2.45 0 0]
OutputPower: (dBm) [-73.04 -55.04 -45.04 -25.04]
TransducerGain: (dB) [-3.044 14.96 24.96 44.96]
NF: (dB) [ 2.326 5.699 5.823 5.868]
IIP2: (dBm) []
OIP2: (dBm) []
IIP3: (dBm) [ Inf -5.674 -5.782 -7.865]
OIP3: (dBm) [ Inf 10 19.89 37.81]
SNR: (dB) [ 32.62 29.25 29.12 29.08]

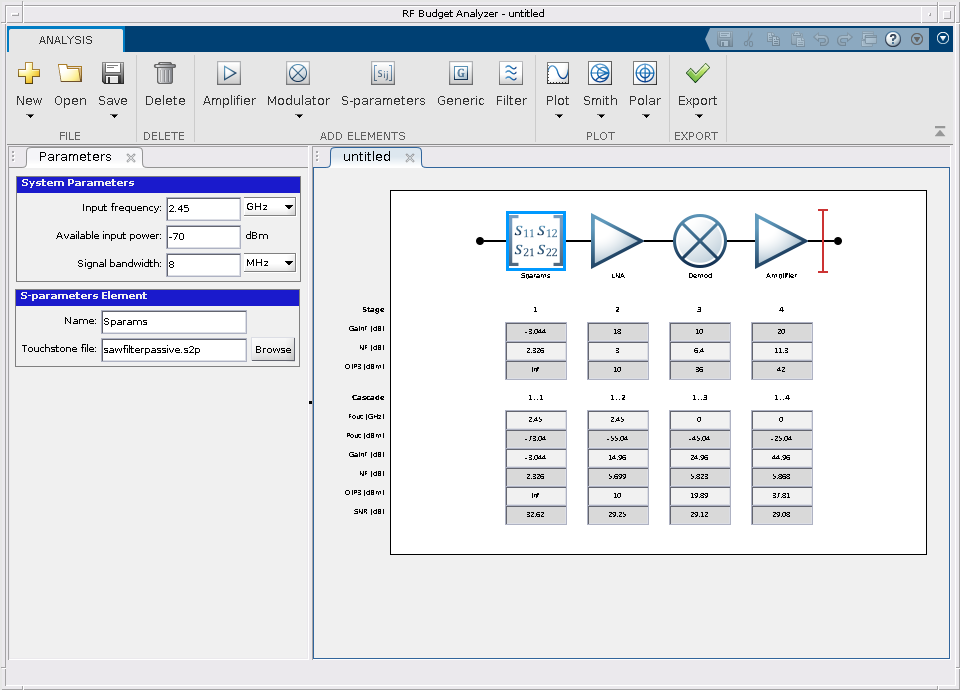

Или можно визуализировать rf бюджетный объект в приложении.
show(b)

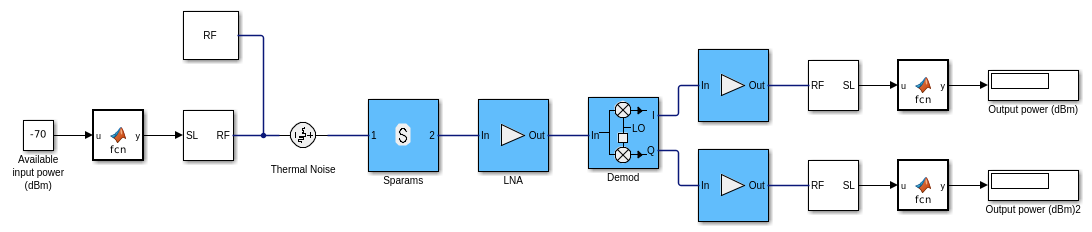

Сгенерируйте модель RF Blockset
Используйте кнопку Export в приложении RF Budget Analyzer, чтобы создать модель RF Blockset или:
exportRFBlockset(b)
save_system(gcs,'model_1')
Можно использовать эту модель в моделировании огибающей схемы мультипоставщика услуг. Вход / выходные порты и блок Configuration настраиваются правильно, и можно скопировать модель для использования в любом другом испытательном стенде Simulink.
Входной порт задает комплекс powerwave сигнал, сосредоточенный на уровне 2.45 ГГц.
Выходные порты отключают каскад и извлекают конверт, сосредоточенный в DC (0Hz). Я и сигналы Q являются действительными сгенерированными модулированными сигналами.
Блок Configuration запускает симуляцию для в общей сложности 8 частот симуляции для того, чтобы получить не линейность, введенную демодулятором и усилителями.
Время остановки симуляции в этом случае установлено равное 0. Это означает, что симуляция делает только статический анализ модели (гармонический баланс).
Наблюдайте и изучите блоки модели:
Блок S-параметра, описывающий фильтр, использует рациональный подбор кривой для того, чтобы симулировать данные о частоте во временном интервале. Заметьте на уровне 2.45 ГГц, это вводит вращение фазы приблизительно-58 градусов.
Оба усилителя задают IP3, но можно также задать IP2.
Демодулятор включает идеальные фильтры выбора канала. Дополнительные нарушения могут быть добавлены, такие как утечка LO и разбаланс I/Q.
Симулируйте модель, чтобы сравнить значения выходной мощности с бюджетом РФ значения приложения анализатора. Заметьте, что из-за вращения фазы, введенного блоком S-параметра, комплексный входной сигнал частично downconverted на мне и на ветви Q, и таким образом выходная мощность на двух ветвях отличается. Поэтому усиление и другие спецификации прямых получателей преобразования, измеряются в произвольной низкой частоте.
Сгенерируйте испытательный стенд измерения
Используйте кнопку Export в бюджете РФ приложение анализатора, чтобы создать испытательный стенд измерения или:
exportTestbench(b)
save_system(gcs,'model_2')
Чтобы измерить усиление, шумовая фигура и OIP3 используют диалоговое окно Measurement Unit РФ, чтобы выбрать значение, которое вы хотите проверить.
Наблюдайте и изучите блок испытательного стенда:
Можно измерить выход на ветви Q или мне.
Измерения сделаны в произвольной низкой частоте
Измерения сделаны во временном интервале по произвольной пропускной способности сигнала
Запустите следующую симуляцию:
Измерьтесь усиление (отключите шум для точных измерений).
Измерьте NF. Уменьшайте основополосную пропускную способность до 8e3 для узкополосных измерений. Таким образом шумовое измерение фигуры не затронуто селективностью фильтра.
Измерьте OIP3. Сохраните меньшую основополосную пропускную способность и отключите шум для точных измерений.
На сравнении вы будете видеть, что значения усиления, шумовой фигуры и IP3 совпадают со значениями в приложении RF Budget Analyzer, о котором сообщают в испытательном стенде.
