Inport
Преобразуйте входной сигнал Simulink в сигнал RF Blockset
- Библиотека:
RF Blockset / Конверт Схемы / Утилиты
Описание
Блок Inport импортирует сигналы Simulink® в среду моделирования огибающей схемы RF Blockset™. Для введения в симуляцию РФ смотрите пример, Симулируйте Высокочастотные Компоненты.
Входные сигналы с комплексным знаком Ik (t) + j · Qk (t) является модуляциями на частотах {fk}, заданный в параметре Carrier frequencies блока.
Входной порт преобразует комплекс simulink входные сигналы в сигнал Rf, подходящий для симуляции мультипоставщика услуг:
Параметр Source type задает Сигнал Simulink или как текущий, или как напряжение или источник питания.
Параметры
Source type — Интерпретация блока Inport Сигнала Simulink
Ideal voltage (значение по умолчанию) | Ideal current | Power
Интерпретация блока Inport Сигнала Simulink в виде:
Ideal voltage— Блок выходные Сигналы Simulink как напряжение сигнализирует о v (t) в среде RF Blockset. Когда вы выбираете идеальный входной порт напряжения, необходимо вручную добавить серию исходного импеданса, чтобы совпадать с блоками, соединенными с входным портом. Следующая фигура иллюстрирует внутреннюю настройку блока.
Ideal current— Блок выходные Сигналы Simulink как текущие сигналы i (t) в среде RF Blockset. Когда вы используете идеальный текущий входной порт, вы вручную добавляете параллельный исходный импеданс, чтобы совпадать с блоками, соединенными с входным портом. Следующая фигура иллюстрирует внутреннюю настройку блока.
Power— Блок интерпретирует Сигналы Simulink, Pv (t), как доступная степень и внутренне использует источник напряжения и серийный импеданс. Вы используете эту опцию, чтобы импортировать среду на 50 Ом или различные ссылочные сигналы импеданса, созданные с помощью Communications Toolbox™. Когда вы выбираете эту опцию, входной порт автоматически вставляет исходный импеданс в вашу схему как показано в следующем рисунке.
Напряжение v (t) является масштабированием Сигнала Simulink vSL (t):
В предыдущем уравнении Zs является значением параметра Source impedance (ohms).
Генератор обеспечивает действительную мощность загрузке Zl:
Когда Zl = Zs*, этот генератор поставляет доступную степень |vSL (t) |2.
Source impedance (Ohm) — Исходный импеданс для доступного соответствия степени
50
Зависимости
Чтобы включить этот параметр, выберите Power в Source type.
Carrier frequencies — Несущие частоты
0 Hz (значение по умолчанию) | вектор положительных целых чисел в Гц
Несущие частоты в виде вектора положительных целых чисел в Гц. В несущих частотах элементами является комбинация основных тонов и соответствующих гармоник в блоке Configuration.
Ground and hide negative terminals — Заземлите терминалы схемы РФ
on (значение по умолчанию) | off
Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Очистите параметр, чтобы отсоединить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
По умолчанию эта опция выбрана.

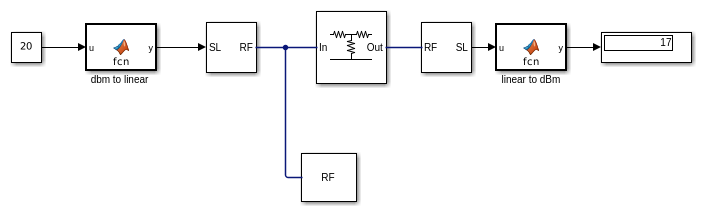

Примеры модели
Больше о
Симуляция конверта мультипоставщика услуг
Используя блок Inport можно задать комплексные конверты входных сигналов и импортировать их, когда РФ предупреждает для симуляции мультипоставщика услуг.
Блок Configuration автоматически определяет основные тоны, заданные во входных портах, и предлагает подходящий гармонический порядок получить нелинейность системы. Можно также вручную задать гармонический порядок для каждого основного тона в симуляции.
Во входном порту можно задать столько несущих частот, сколько вы хотите. Рекомендуется, чтобы вы обменяли пропускную способность симуляции (обратно пропорциональный шагу времени симуляции) и общее количество частот симуляции.
Алгоритмы
Как использовать блок Inport
Физическая интерпретация сигналов Simulink
Блок Inport позволяет вам задавать комплексные конверты своих входных сигналов и импортировать их, когда РФ предупреждает для симуляции мультипоставщика услуг.
Электропитание автоматически вставляет источник или загружает импеданс в вашей сети, и нормирует степень сигнала относительно заданного импеданса. Вы не должны вручную вставлять источник и завершения загрузки, и ваши сигналы автоматически масштабируются между RF Blockset и окружением Simulink, которое принимает неявный ссылочный импеданс на 1 Ом.
При использовании источников напряжения и датчиков, вручную добавьте источник и загрузите завершения, в противном случае в вашей сети может быть нежелательное несоответствие импеданса. Когда вы измеряете степень сигнала напряжения, убедитесь, что вы используете ссылочный импеданс на 50 Ом.
Если вы используете идеальный источник напряжения и добавляете исходный импеданс в совершенно совпадающих условиях, фактическое напряжение применилось к первому блоку цепи РФ, половина значения входного Сигнала Simulink. Исходный импеданс и входной импеданс первого блока цепи РФ формируют сеть делителя напряжения.
Неявный поставщик услуг для комплексного эквивалентного сгенерированного модулированного сигнала
Входной сигнал является комплексом цифровой связи эквивалентный сгенерированный модулированный сигнал (я, Q). Вы принимаете неявного поставщика услуг для системы, которая равна несущей частоте, Fc. Вы хотите смоделировать эффекты РФ, такие как нелинейность усилителя и фильтры S-параметра с помощью RF Blockset:
Введите
Fcв параметре Carrier Frequencies.Размер шага симуляции в блоке Configuration совпадает с шагом расчета входного сигнала Simulink, и это не связано с несущей частотой.
Если цепь РФ не включает модулятора или демодулятора, используйте блок Outport в конце цепи. Можно использовать
Outportблокируйтесь, чтобы зондировать комплексный эквивалентный сигнал, сосредоточенный наFc.
Никакой поставщик услуг для сгенерированного модулированного сигнала
Входной сигнал является входным сгенерированным модулированным сигналом комплекса цифровой связи (я, Q). Вы принимаете, что никакой поставщик услуг не сопоставлен с входным сигналом. Вы хотите к upconvert сигнал к Fc и эффекты РФ модели, такие как нелинейность усилителя и фильтры S-параметра:
Используйте для двух блоков Inport для меня и компонентов Q входного сигнала. Установите параметр Carrier Frequencies каждого блока Inport к
0К upconvert сигнал используйте блок IQ Modulator. Установите Local oscillator frequency на
Fc.Размер шага симуляции в блоке Configuration совпадает с шагом расчета входного сигнала Simulink, и это не связано с Локальной частотой Генератора.
Используйте блок Outport в конце цепи. и зондируйте сигнал в
Fc.
Сигнал Upconvert к IF и затем РФ
Входной сигнал является комплексом цифровой связи эквивалентный сгенерированный модулированный сигнал (я, Q). Вы хотите к первому upconvert сигнал к промежуточной частоте (IF), затем в РФ, и недостаткам РФ модели:
Действительный сигнал полосы пропускания
Входной сигнал является цифровым или аналоговым действительным сигналом полосы пропускания, который явным образом модулируется к высокой частоте в области Simulink:
Установите параметр Carrier Frequencies каждого блока Inport к
0и симулируйте эффекты РФ.Размер шага симуляции в блоке Configuration совпадает с шагом расчета входного сигнала Simulink, и это пропорционально частоте РФ.
Однако нет никакого преимущества скорости в использовании RF Blockset для симуляции действительной полосы пропускания. Эта опция не рекомендуется
