Sinusoid

Смещение DC модели и синусоидальная модуляция

расширьте все на странице
  • Библиотека:

  • RF Blockset / Конверт Схемы / Источники

Описание

Блок Sinusoid реализует напряжение или текущий источник, который обеспечивает смещение DC и модуляцию синусоиды. Этот блок может использоваться с каждым перечисленным поставщиком услуг блока в среде конверта схемы.

Блок реализует следующее напряжение (или текущий) отношения для синфазного (ui) и квадратура (uq), компоненты k th перечисленный поставщик услуг блока:

uk,i(t)=Di+Aisin(wk(t−τ))uk,q(t)=Dq+Aqsin(wk(t−τ))

где:

  • Di и Dq являются смещениями DC.

  • Ai и Aq являются синфазными и квадратурные амплитуды.

  • τ является задержкой.

  • ωk является заданной частотой модуляции в данной несущей частоте fk.

  • t является временем.

Примечание

Блок Sinusoid не делает основанной на опорной раме обработки (поддерживаемый блоками Configuration), когда это использует SL блок Sine wave. Это блочные ошибки, если Samples per frame - больше чем 1 в блоке Configuration.

Параметры

развернуть все

Тип волны в виде:

  • Ideal Voltage — Блок симулирует конверт напряжения v (t) в заданном Carrier frequencies.

  • Ideal Current — Блок симулирует текущий конверт i (t) в заданном Carrier frequencies.

Синфазное смещение для каждой из несущих частот схемы РФ в виде вектора вещественных или комплексных чисел. Задайте модули из соответствующего выпадающего списка. Модули находятся в вольтах для Ideal Voltage и амперы для Ideal Current.

Квадратура возмещена для каждой из несущих частот схемы РФ в виде вектора вещественных или комплексных чисел. Задайте модули из соответствующего выпадающего списка. Модули находятся в вольтах для Ideal Voltage и амперы для Ideal Current.

Синфазная амплитуда в виде вектора вещественного числа или комплексного числа. Задайте модули из соответствующего выпадающего списка. Модули находятся в вольтах для Ideal Voltage и амперы для Ideal Current.

Квадратурная амплитуда в виде вектора вещественного числа или комплексного числа. Задайте модули из соответствующего выпадающего списка. Модули находятся в вольтах для Ideal Voltage и амперы для Ideal Current.

Частота модуляции в каждой из несущих частот схемы РФ в виде вектора вещественного числа или комплексного числа. Задайте модули из соответствующего выпадающего списка. Th

Задержка модуляции в виде вектора положительных чисел. Задайте модули из соответствующего выпадающего списка.

Несущие частоты в виде вектора действительных положительных чисел. Элементами в несущих частотах являются комбинации основных тонов и соответствующих гармоник в блоке Configuration. Значение по умолчанию 0 Hz.

Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Чтобы отсоединить отрицательные терминалы, очистите параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

По умолчанию эта опция выбрана.

Примеры модели

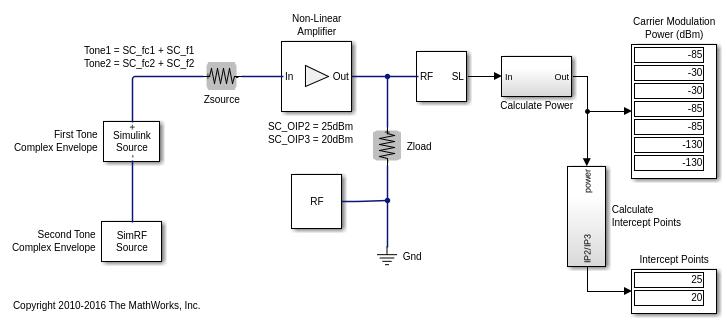

Validating IP2/IP3 Using Complex Signals

Проверка IP2/IP3 Используя Комплексные Сигналы

Пользуйтесь библиотекой RF Blockset™ Circuit Envelope, чтобы запустить двухцветный эксперимент, который измеряет второе - и точки пересечения третьего порядка усилителя. Модель вычисляет точки пересечения усилителя от модулируемой степени сигнала, измеренной на каждом поставщике услуг, проверяя поведение системы RF Blockset. Эти значения подтверждены с помощью приложения RF Budget Analyzer и испытательного стенда измерения.

Открыть скрипт

Смотрите также

|

Представленный в R2010b
