Variable Attenuator

Переменный аттенюатор модели

Библиотека:
RF Blockset / Конверт Схемы / Элементы

Описание

Блок Variable Attenuator ослабляет степень сигнала данным фактором известный as Insertion Loss in дБ. Используя блок Variable Attenuator, можно варьироваться затухание входа сигнал Simulink^® в процессе моделирования. Обычно блок совпадает с импедансом схемы РФ в портах ввода и вывода. Можно использовать аттенюаторы, чтобы ослабить степень входящего сигнала защитить схемы РФ.

Параметры

развернуть все

`Minimum attenuation (dB)` — Самое низкое значение за потерю вставки или затухание
0.001 (значение по умолчанию) | скаляр

Самое низкое значение потери вставки или затухания, чтобы примениться к сигналу в виде скаляра в дБ.

`Maximum attenuation (dB)` — Самое высокое значение потери вставки или затухания
1000 (значение по умолчанию) | скаляр

Самое высокое значение потери вставки или затухания, чтобы примениться к сигналу в виде скаляра в дБ.

`Input impedance (Ohm)` — Входной импеданс
50 (значение по умолчанию) | скаляр

Входной импеданс аттенюатора в виде скаляра в Омах.

`Output impedance (Ohm)` — Выходной импеданс
50 (значение по умолчанию) | скаляр

Выходной импеданс аттенюатора в виде скаляра в Омах.

`Simulate noise` — Симулируйте тепловой шум
на (значении по умолчанию) | прочь

Выберите этот параметр, чтобы симулировать тепловой шум в аттенюаторе. Необходимо выбрать Simulate noise в блоке Configuration.

Этот параметр вставляет источник токового шума с односторонней плотностью энергии 4 k T/R A2/Hz, где:

T является значением параметра Temperature в блоке Configuration. Модулями является в градусах Келвин.
k является Постоянная Больцмана.

`Ground and hide negative terminals` — Заземлите терминалы схемы РФ
на (значении по умолчанию) | прочь

Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Чтобы отсоединить отрицательные терминалы, очистите этот параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

Примеры модели

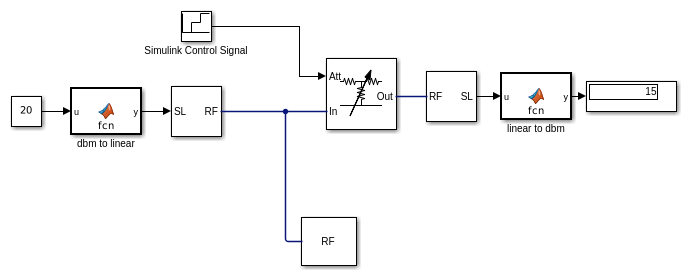

Vary Attenuation of Signal During Simulation

Варьируйтесь затухание сигнала в процессе моделирования

Используйте блок Variable Attenuator, чтобы ослабить постоянный сигнал на 20 дБ. Используйте блок Repeating Sequence Stair в качестве управляющего сигнала Simulink варьироваться затухание сигнала. В этой модели затухание сигнала варьируется между 5 и 10 дБ в процессе моделирования. Чтобы видеть изменение затухания, откройтесь и запустить модель.

Открытая модель

Введенный в R2017b
