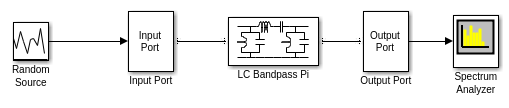

Этот пример обеспечивает комплексный случайный шум в Гауссовой форме, как введено с блоком LC Bandpass Pi. Нейтрализация DSP System Toolbox для блока Spectrum Scope строит отфильтрованный выход.

Нейтрализация DSP System Toolbox для Случайного Исходного блока производит основанный на системе координат выход на 512 выборках на систему координат. Его параметр Шага расчета устанавливается на 1.0e-9. Этот шаг расчета должен совпадать с шагом расчета для физической части модели, которую вы предоставляете в блок-схеме Input port.

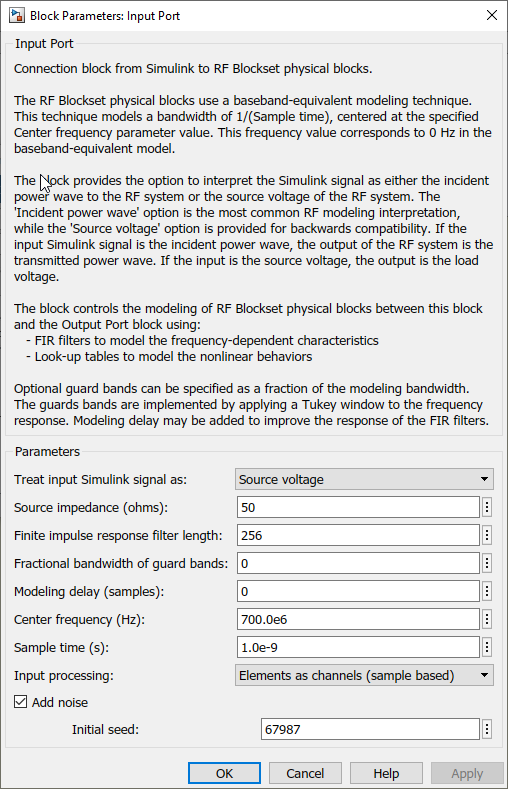

Блок Input Port задает Конечную длину фильтра импульсной характеристики как 256, Центральная частота как 700.0e6 Гц, Шаг расчета как 1.0e-9, и Исходный импеданс как 50 Ом.

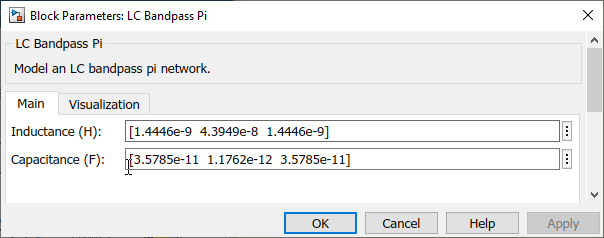

Блок LC Bandpass Pi обеспечивает индуктивность для трех индукторов, в порядке от источника, чтобы загрузить, [1.4446e-9, 4.3949e-8, 1.4446e-9]. Точно так же это обеспечивает емкости для трех конденсаторов [3.5785e-11, 1.1762e-12, 3.5785e-11].

Следующий график показывает выборку основополосно-эквивалентного сигнала РФ, сгенерированного этим блоком LC Bandpass Pi. Нуль (0) на оси частоты соответствует центральной частоте, заданной в блоке Input Port. Пропускная способность спектра частоты 1/шаг расчета. Вы задаете параметр Шага расчета в блоке Input Port.

Axis Properties блока Spectrum Scope была настроена, чтобы показать частоты выше и ниже поставщика услуг. Минимальный Y-предельный параметр-90, и Максимальный Y-предел 0.
